百度M-100无线音乐盒拆解图赏

时间:2014-03-08 20:51 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hifi,hifi耳机,hifi音响,hifiDIY,hifi器材,耳机推荐,音箱推荐,Hi-Fi粉丝团,hififn

百度无线音乐盒是一个支持802.11n多通道无线技术的路由器产品,还可通过无线局域网将电脑、手机、平板电脑上的音乐通过AirPlay、QPlay、DLNA等无线传输协议转化为模拟信号远程输出,可使普通的音响和耳机产品支持无线音频,依靠最大300Mbps传输速率支持24bit48kHz的无损音频传输.路由器功能支持PPPoE、WAN、AP等网络连接方,内部采用一颗欧胜WM8960音频CODEC负责模拟解码和输出.

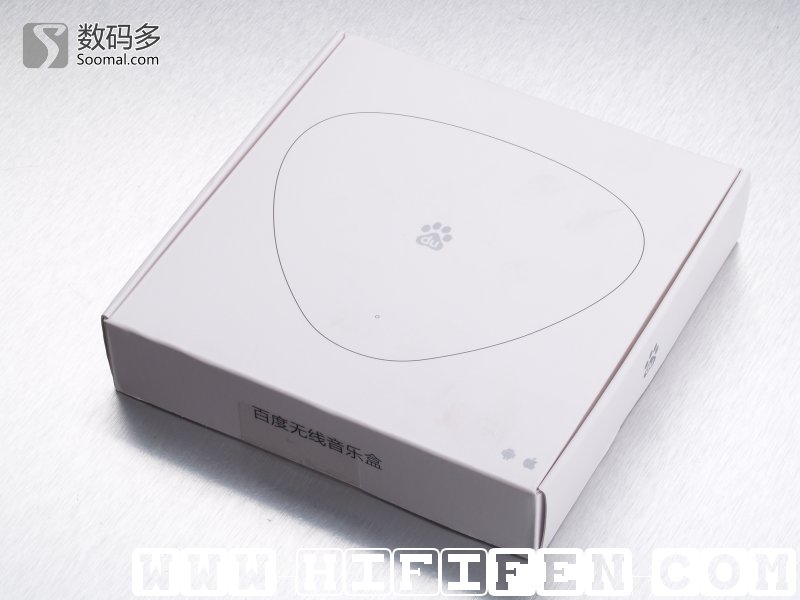

Baidu 百度 M-100无线音乐盒 - 包装

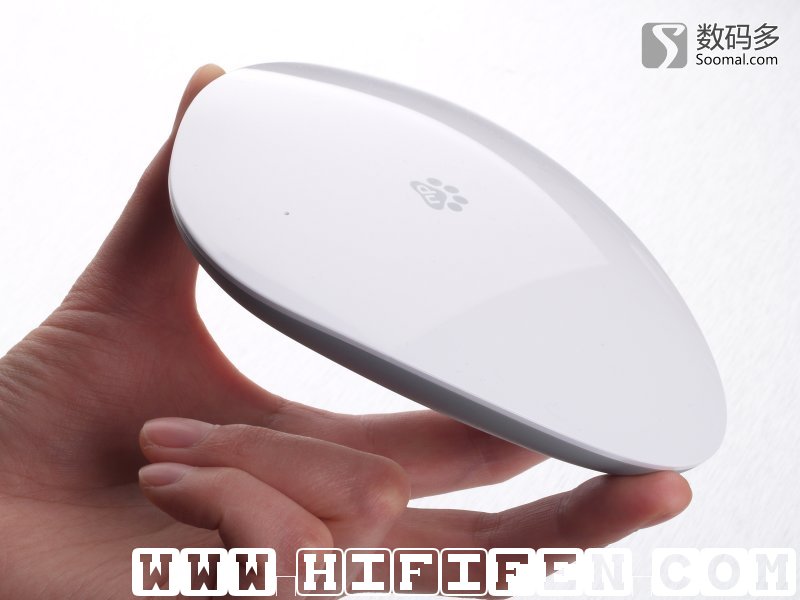

Baidu 百度 M-100无线音乐盒

Baidu 百度 M-100无线音乐盒

Baidu 百度 M-100无线音乐盒

Baidu 百度 M-100无线音乐盒

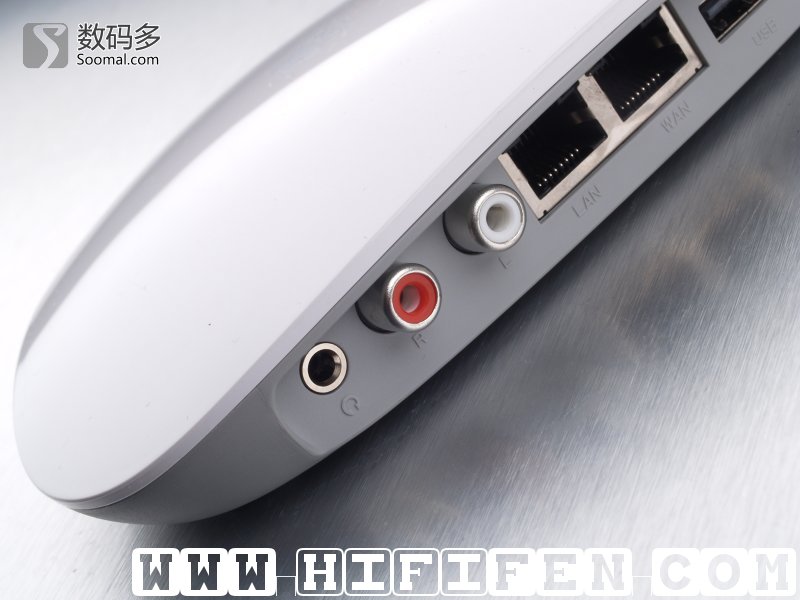

Baidu 百度 M-100无线音乐盒 - 模拟输出接口

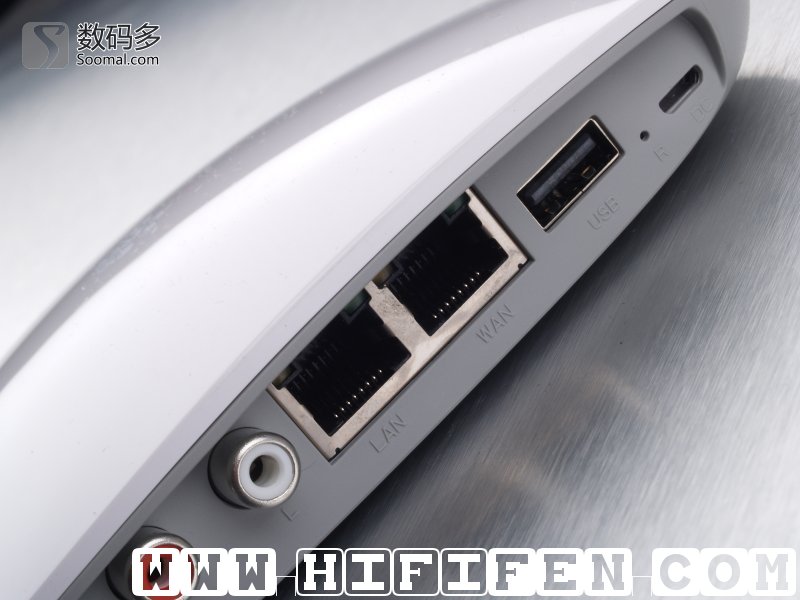

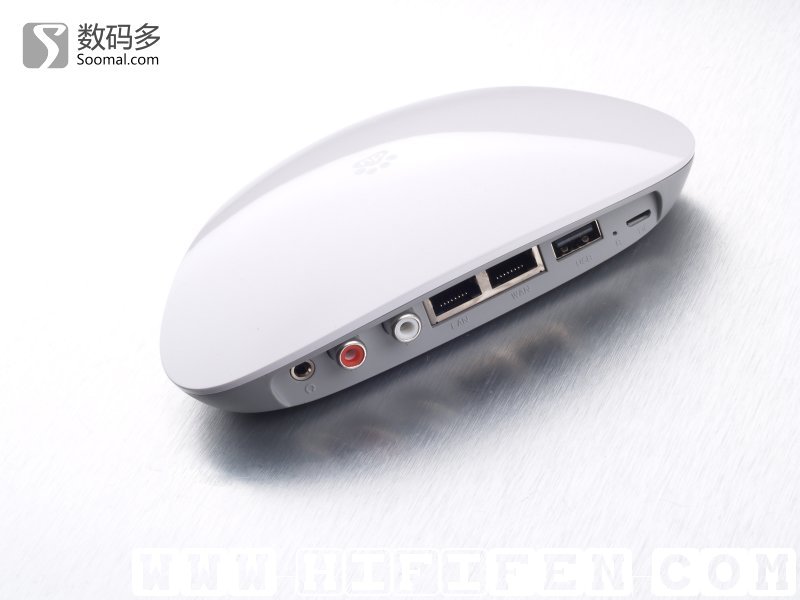

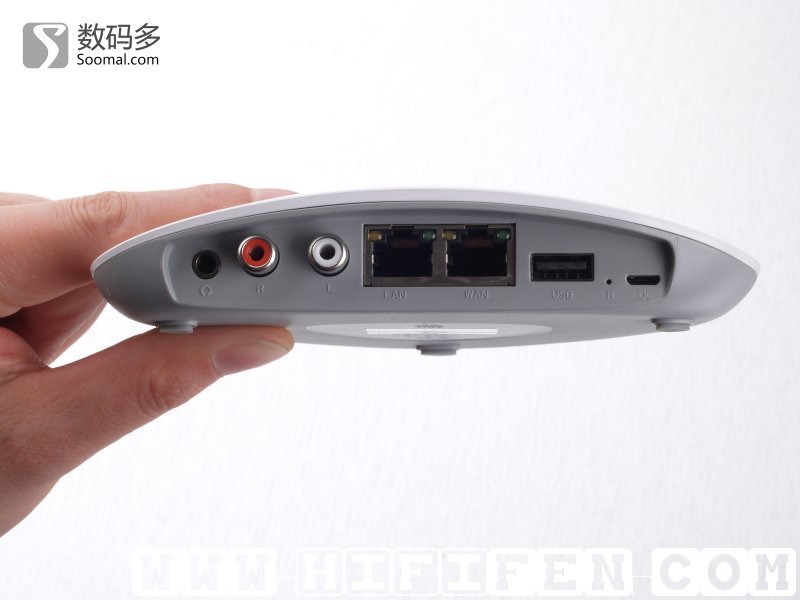

Baidu 百度 M-100无线音乐盒 - RJ45有线网络、USB2.0、电源接口

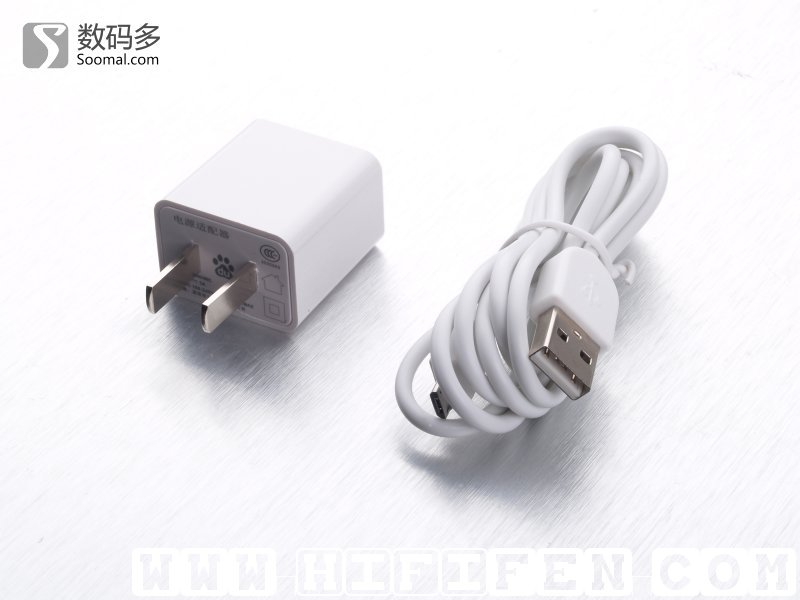

Baidu 百度 M-100无线音乐盒 - 电源

Baidu 百度 M-100无线音乐盒

Baidu 百度 M-100无线音乐盒

Baidu 百度 M-100无线音乐盒

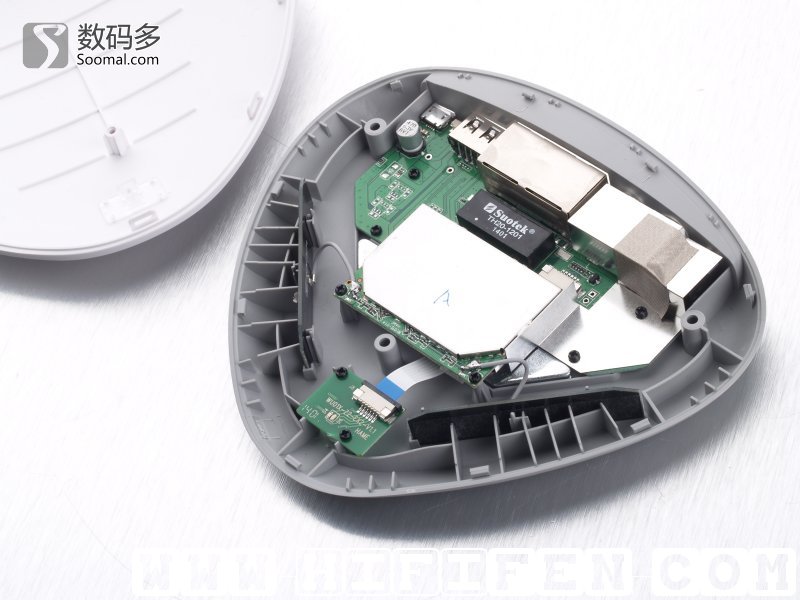

Baidu 百度 M-100无线音乐盒 - 拆开上盖

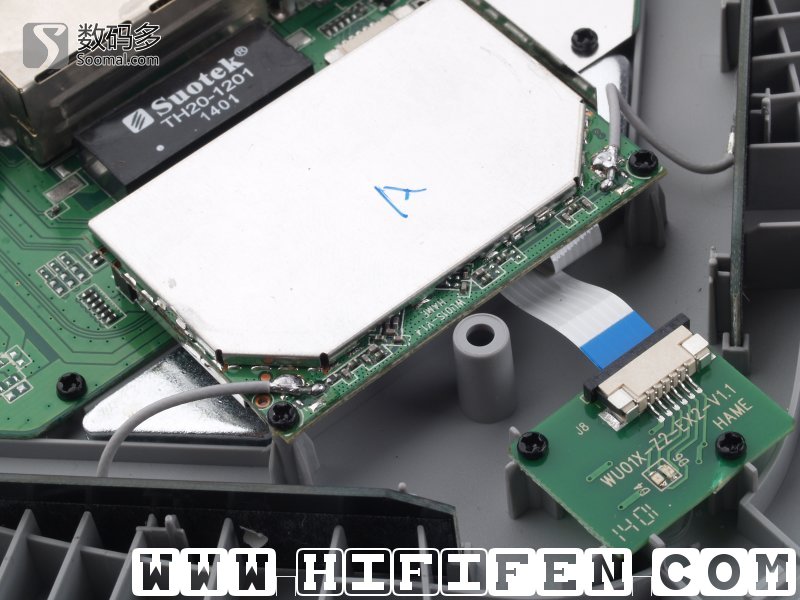

Baidu 百度 M-100无线音乐盒 - 屏蔽罩

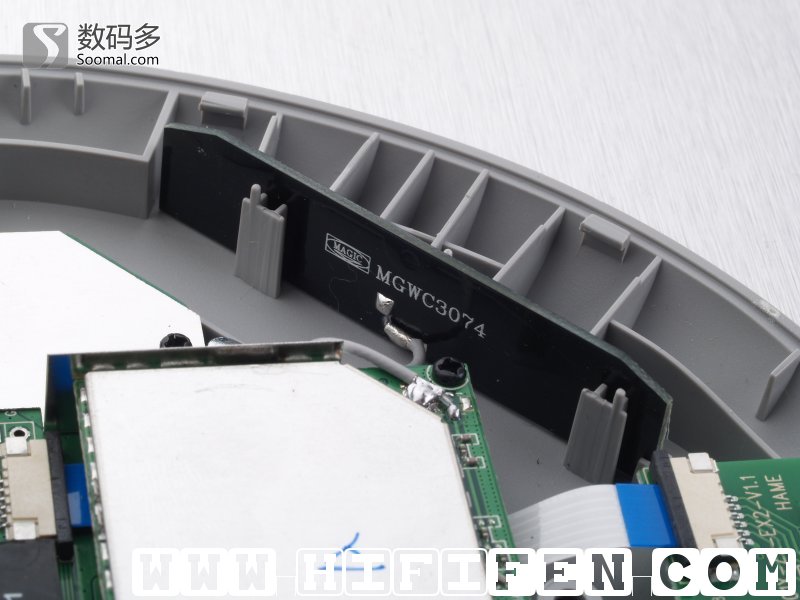

Baidu 百度 M-100无线音乐盒 - 内置天线

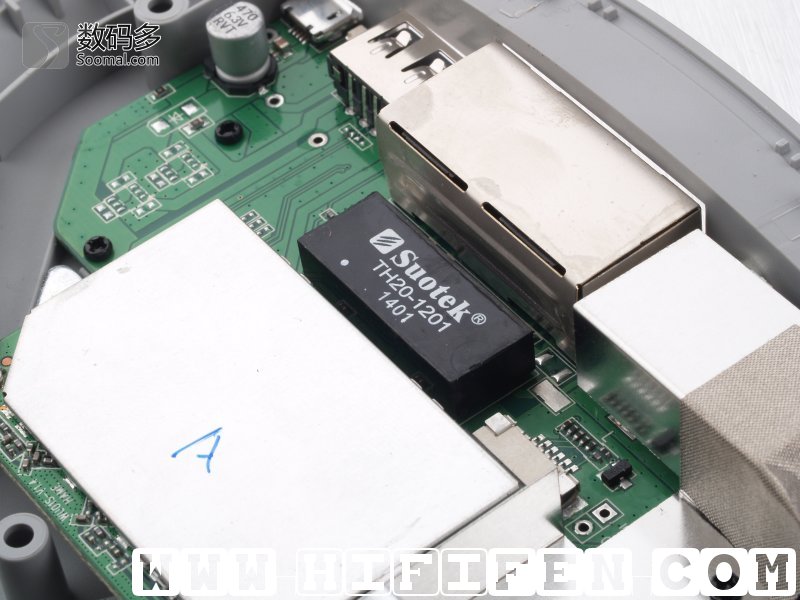

Baidu 百度 M-100无线音乐盒 - 索特变压器

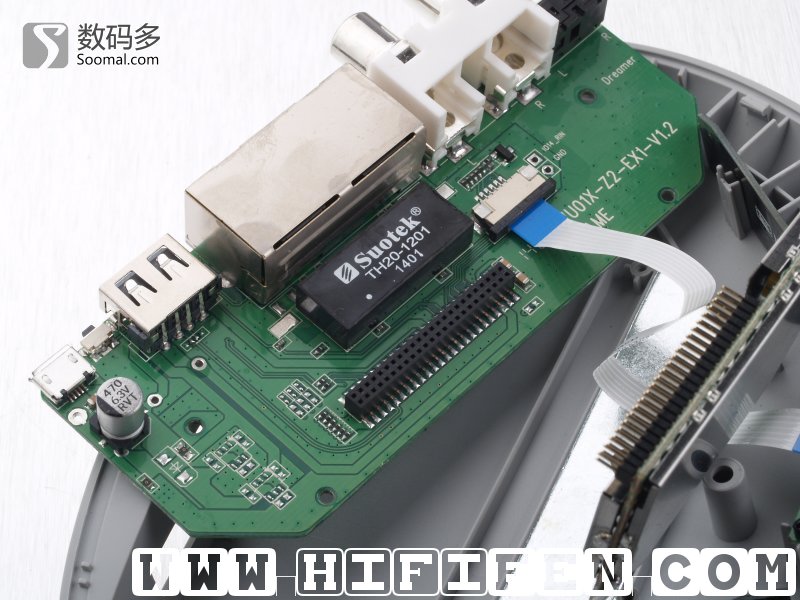

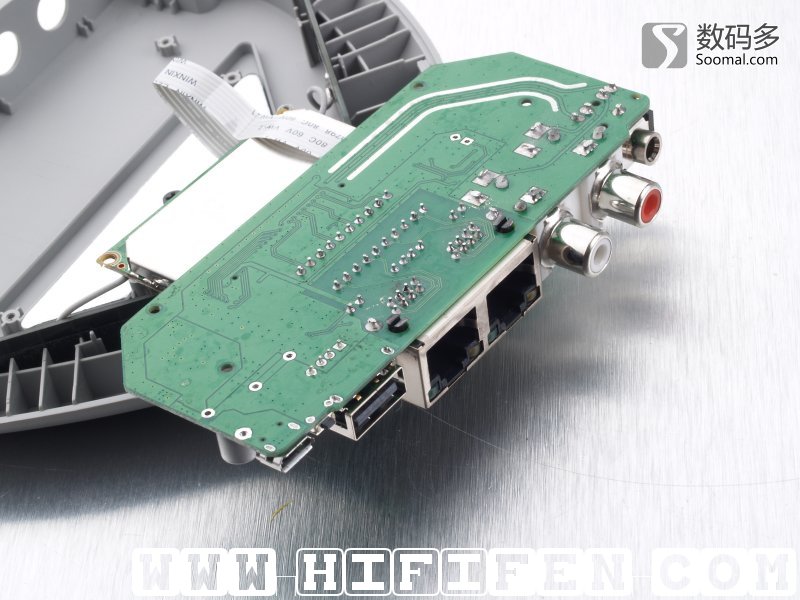

Baidu 百度 M-100无线音乐盒 - IO电路板

Baidu 百度 M-100无线音乐盒 - IO电路板

Baidu 百度 M-100无线音乐盒 - 主电路板

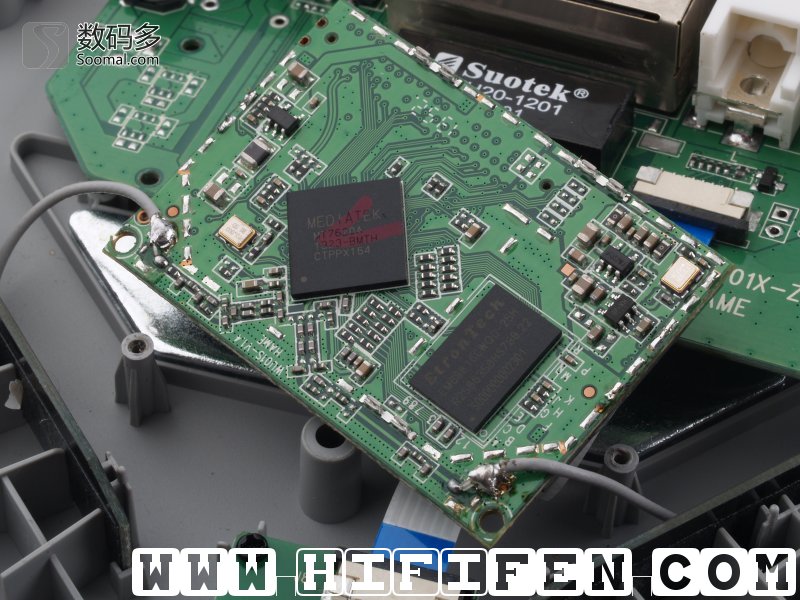

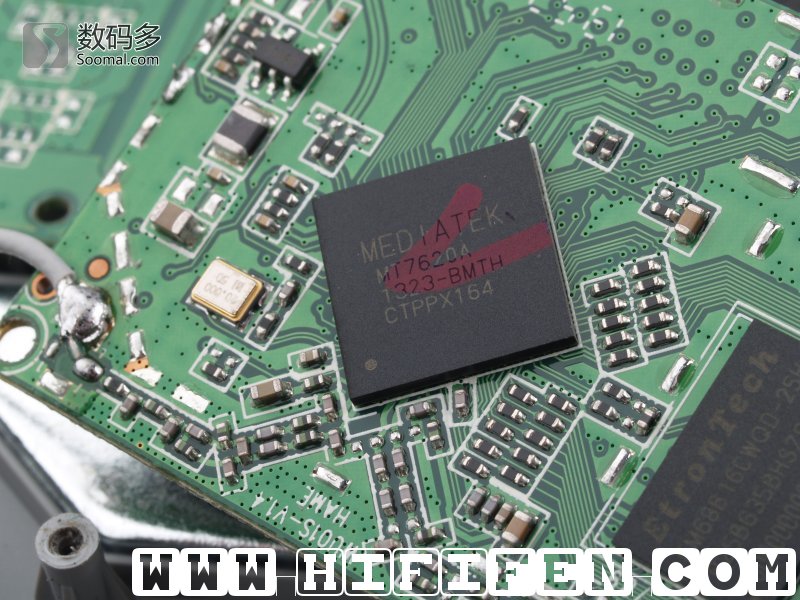

Baidu 百度 M-100无线音乐盒 - 联发科MT7620A 802.11ac同步双频处理器

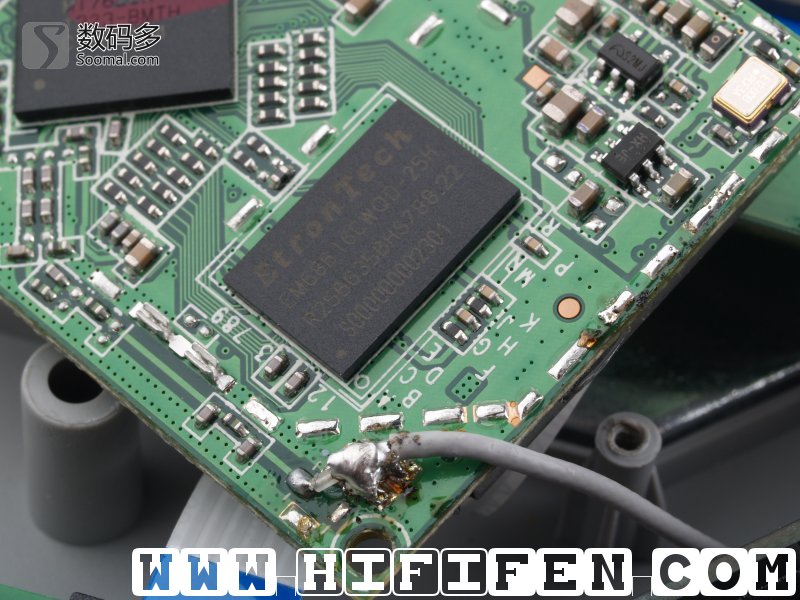

Baidu 百度 M-100无线音乐盒 - 钰创RAM内存颗粒

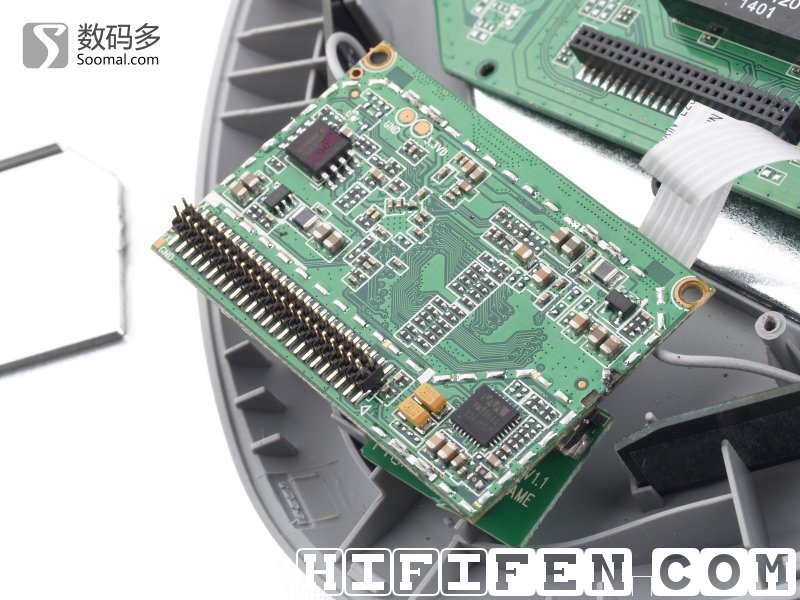

Baidu 百度 M-100无线音乐盒 - 主电路板背面

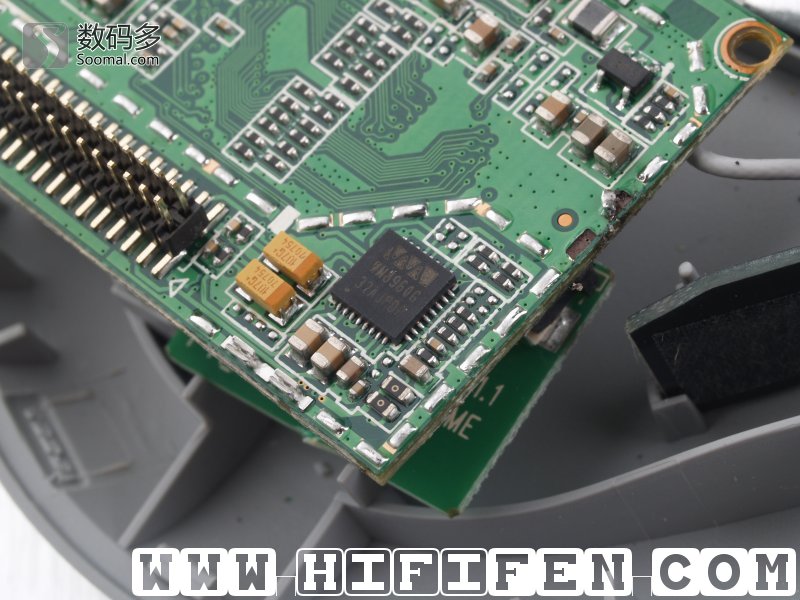

Baidu 百度 M-100无线音乐盒 - Wolfson 欧胜WM8960G音频CODEC

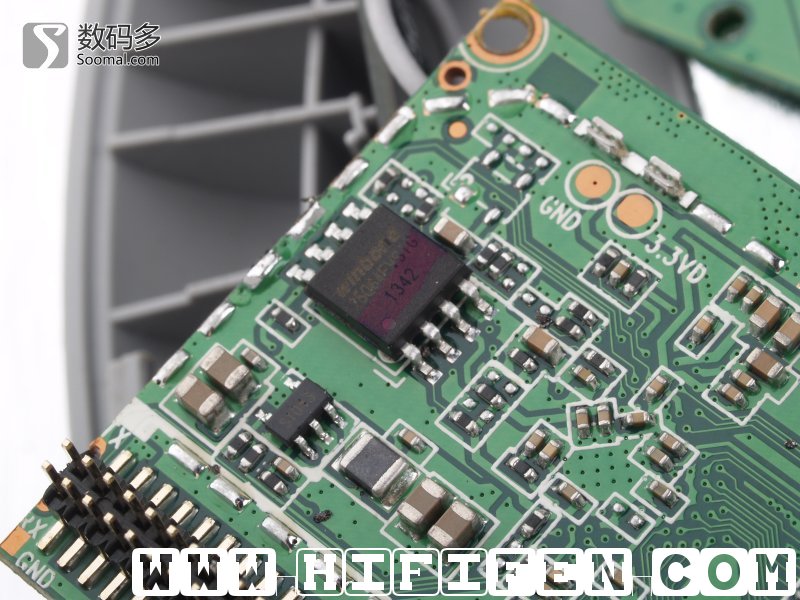

Baidu 百度 M-100无线音乐盒 - Winbond 华邦 25Q64FVSIG 64Mbit闪存芯片
