简易流程 便携HIFI功放DIY制作

时间:2014-04-20 09:22 | 作者:Hida | 文章来源:【Hi-Fi粉丝团】 | 点击次数:800次

hifi,hifi耳机,hifi音响,hifiDIY,hifi器材,耳机推荐,音箱推荐,Hi-Fi粉丝团,hififn

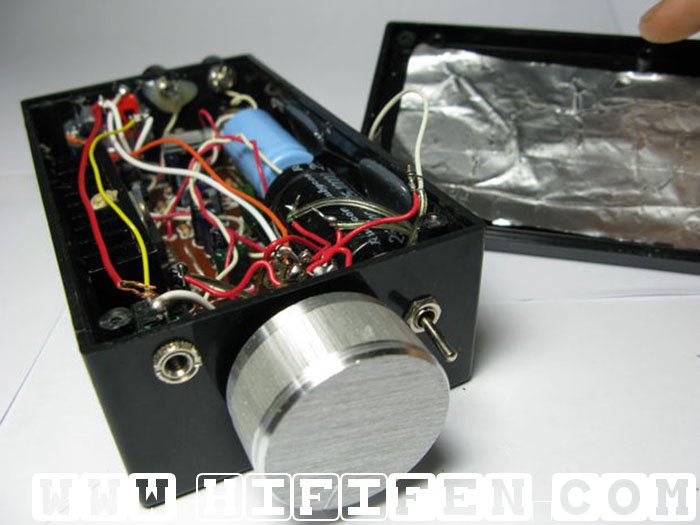

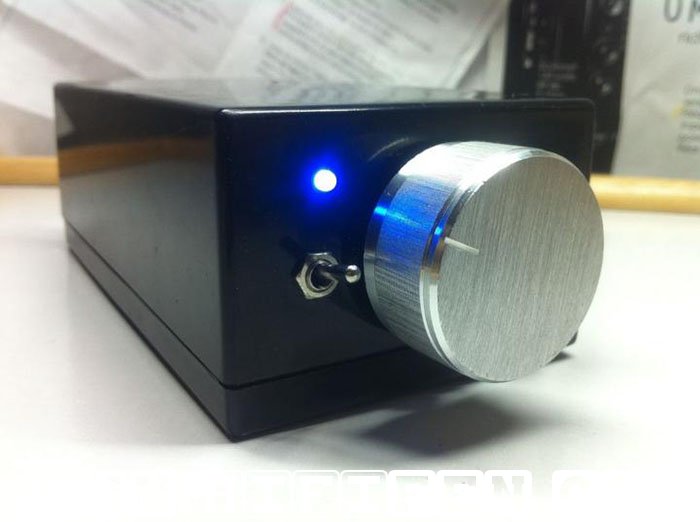

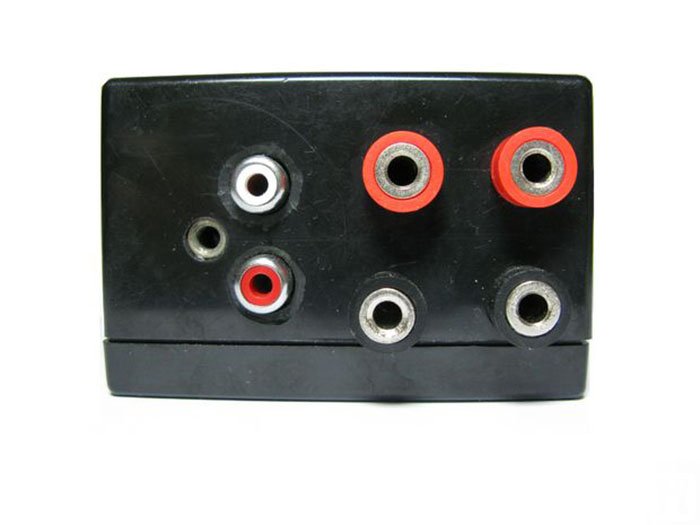

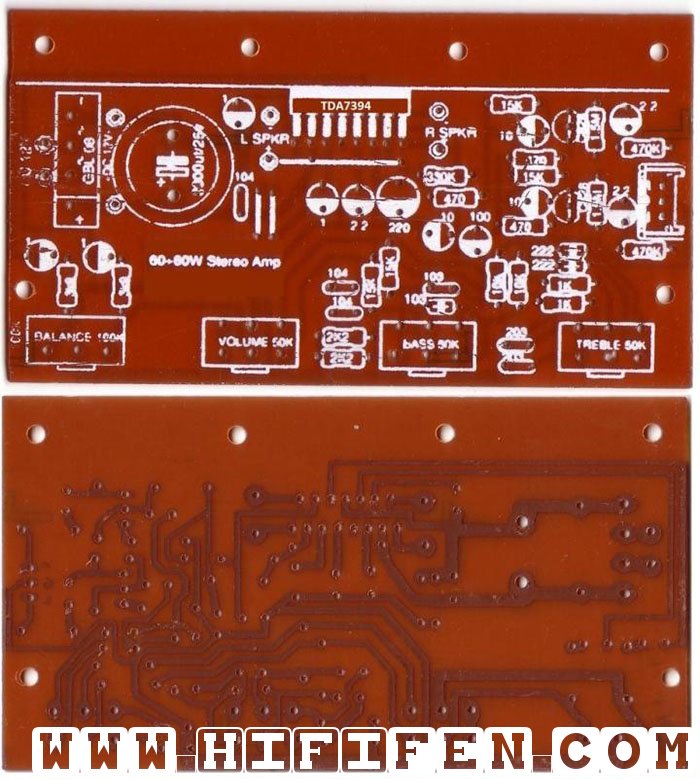

    我用TDA7394作为主IC芯片制作了一个便携功放,看起来像一个T级功放,对吧.这里面还隐藏了(在内部)一个音调控制电路.我把电路图呈现出来,以便启发那些问我如何制作T级功放的人,所以我想出了制作一个AB-A类的功放.AB类功放结构完全对称,这意味着正弦波(电脉冲)能产生一个正极和负极输出.

    遗憾的是我过后才整理的文档,这就是为什么我只有这几张步骤和过程的图片.如果我再制作另一个,我保证我会完整的记录下制作功放的过程,包括每一步的指导.我的这个产品可以用于任何市电,额定值为12到28伏电压,1到5安培,开关变压器类型.

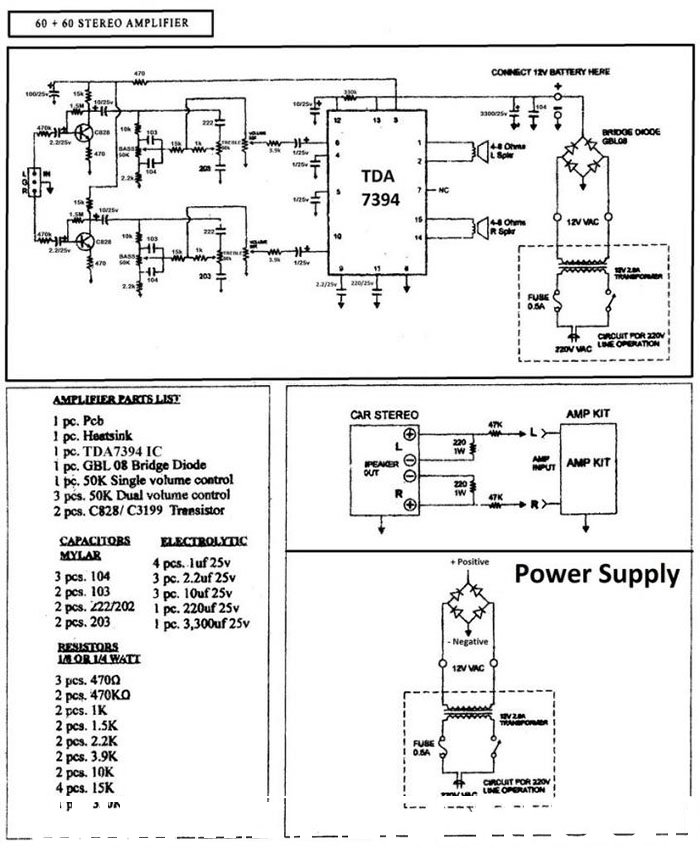

    我还提供了一个功放的原理图.希望你们喜欢我的作品!
