这是从我之前发帖的村姑6P3P直耦帘栅放大推挽功放电路衍生而来的传统架构AB1类推挽电路。由2只6AU6做电压放大兼倒相和推动，5881A/6L6WGT做AB1类推挽输出。功率级（2管）静态电流约110mA，27W满功率输出时约为136mA，效率高于50%。

6AU6可以用6EW6直接代换，因为跨导更大，在保持输入灵敏度不变的前提下还可以加深环路负反馈，失真会更小，阻尼也会更大——将R13由27K减为24K，再细调R12令失真最小即可。

下面是用地摊实做验证的实测数据：

输出功率：

25W (rms) @ THD=0.2%，输入灵敏度0.75Vrms

27W (rms) @ THD=1.0%，输入灵敏度0.775Vrms

频响：

30HZ~20KHZ 小于+/-0.5db

这个电路只有两级，信号通路简洁明快。同时因为是准对称结构，PSRR比较好，因此电源也不需要落重本就有好效果，比较简单易做，而且效率高失真小，是一个低成本高性价比的电路，至于声音嘛，指标摆在这，只能说谁做谁知道。

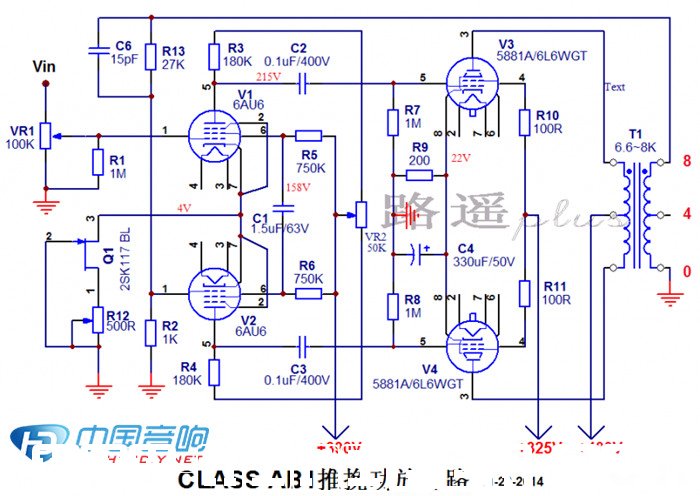

电路图（因器件的离散性，图中工作点仅供参考）

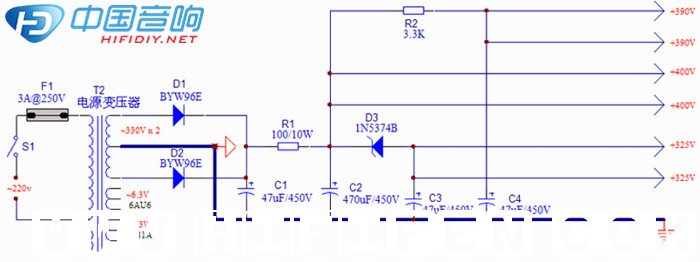

高效率AB1类推挽功放(电源)

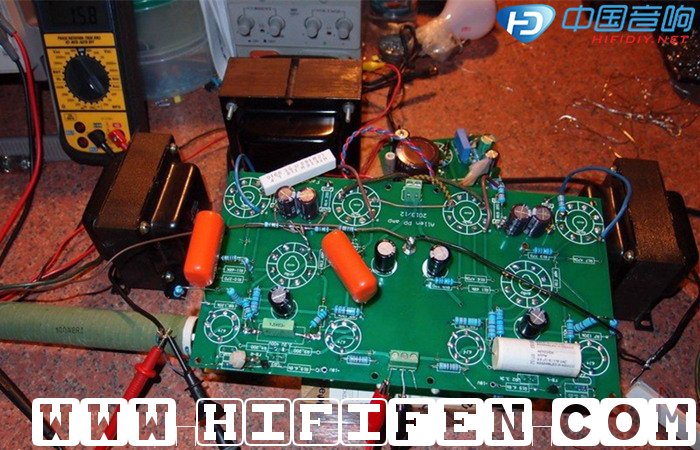

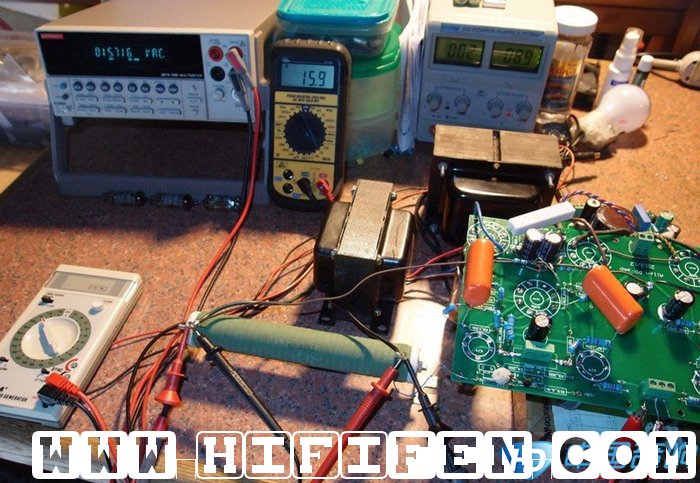

利用T版的村姑PCB修改实做地摊式实测图片与数据：

一、测量设备：

1、信号发生器：TENMA #72-505便携式模拟信号发生器

2、电压表与失真仪：KEITHLEY THD-2015   6.5位数字万用表+数字失真仪（谐波测量范围设置为0~30KHZ）

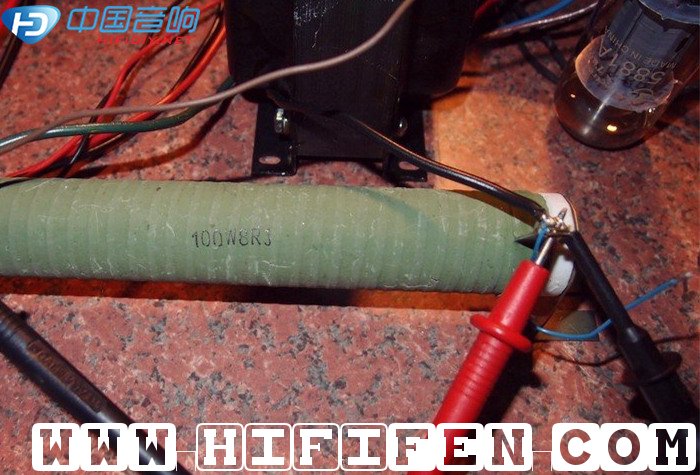

3、假负载电阻：8欧姆/100W无感电阻

二、地摊测量环境：8欧姆100W假负载

三、实测数据（1KHz正弦波信号，电压值均为有效值Vrms)

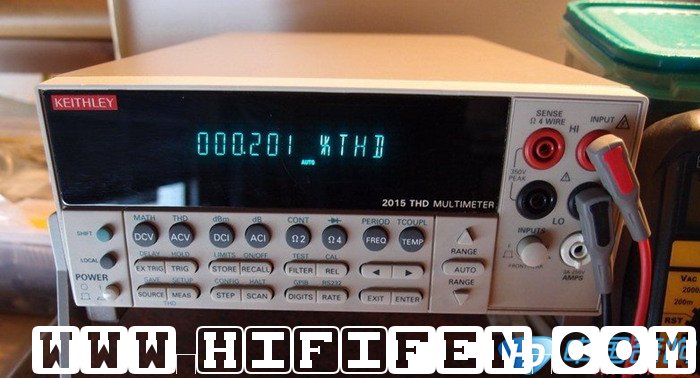

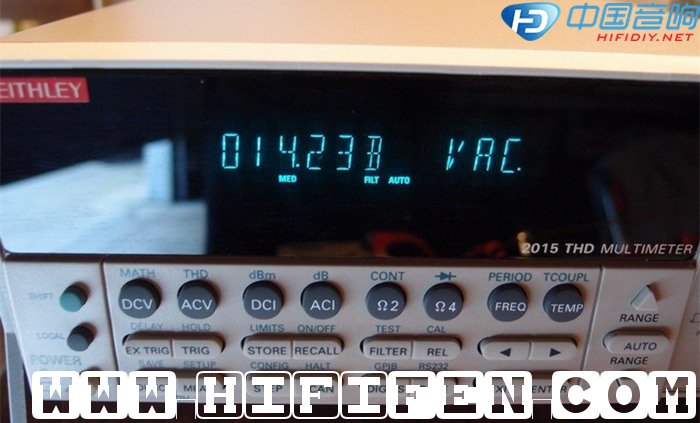

1、输出14.23V/25.3W @ THD=0.201%

THD=0.201% @ 14.23Vrms14.23Vrms@THD=%0.201

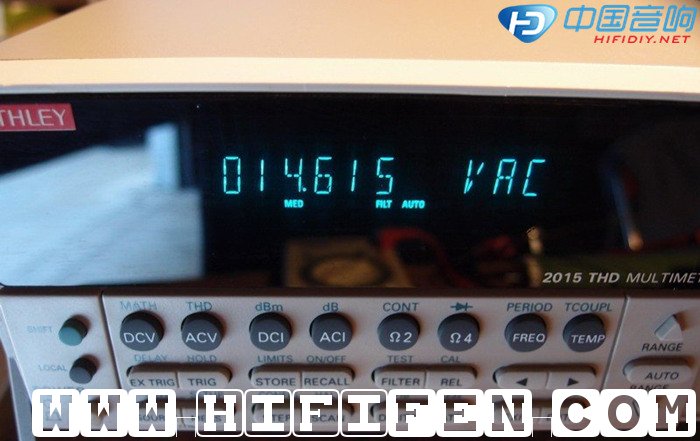

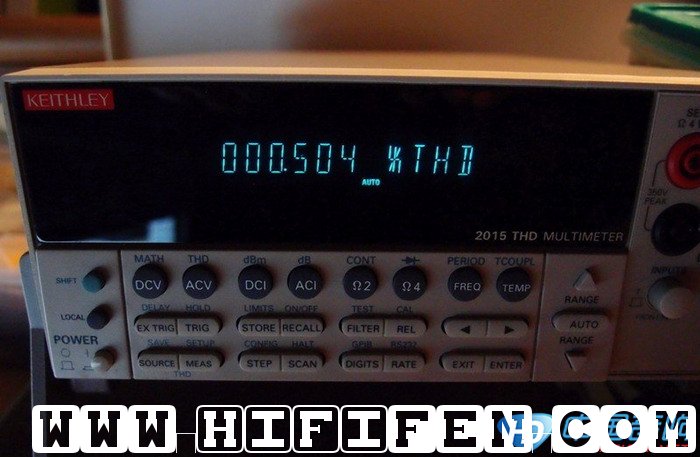

2、输出14.62V/26.7W @ THD=0.504%

14.62Vrms@ THD=0.504%，THD=0.504% @ 14.62Vrms

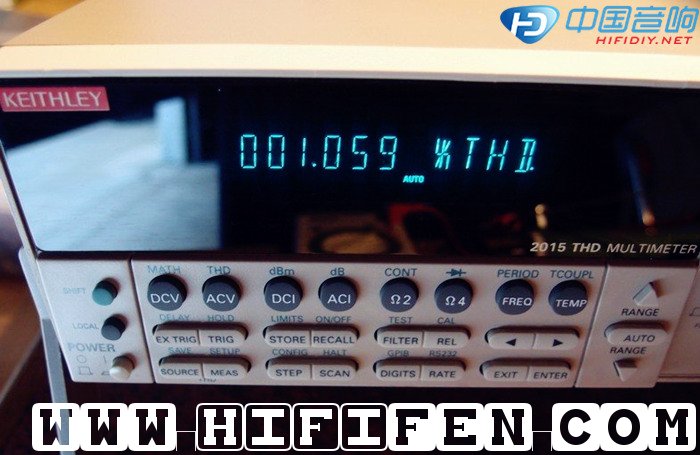

3、输出14.89V/27.7W @ THD=1.06%

14.89Vrms @ THD=1.06%，THD=1.06% @ 14.89Vrms

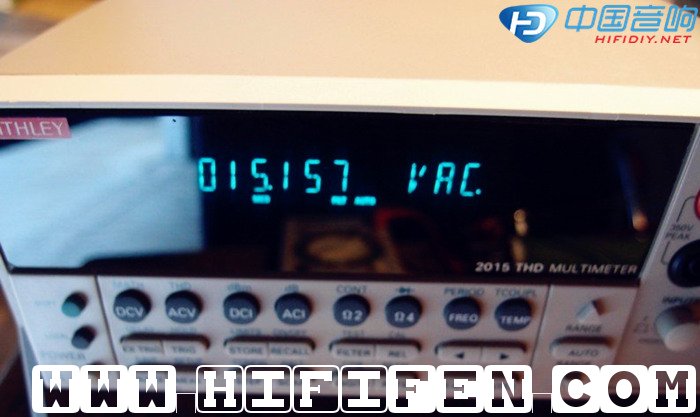

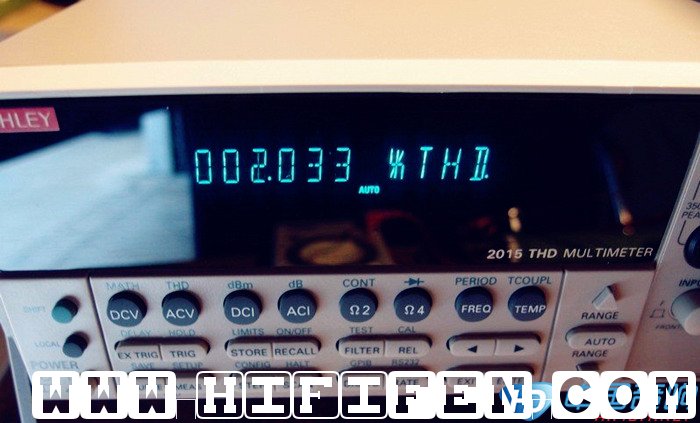

4、输出15.16V/28.7W @ THD=2.03%

15.16Vrms @ THD=2.03%，THD=2.031% @ 15.16Vrms

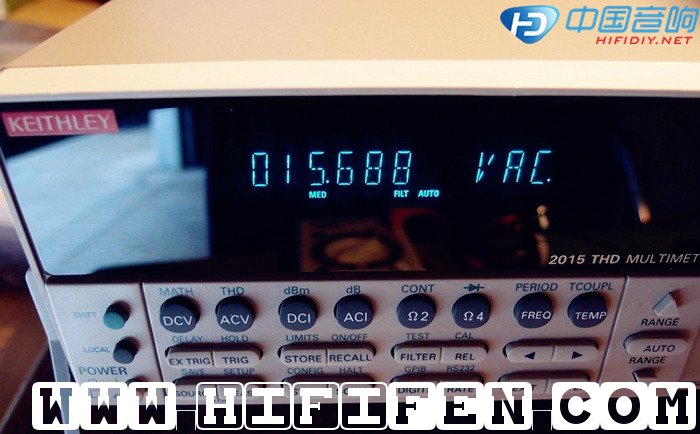

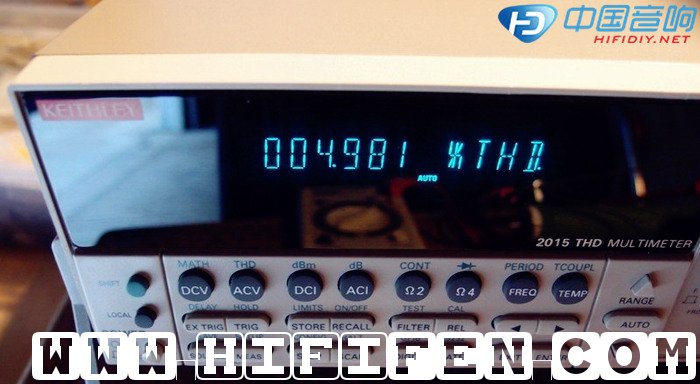

5、输出15.69V/30.8W @ THD=4.98%

15.69Vrms @ THD=4.98%
