这个电路原设计是专用于耳机。很简洁,元件都是常见的,适合推PC、MP3等输出信号较大的设备。

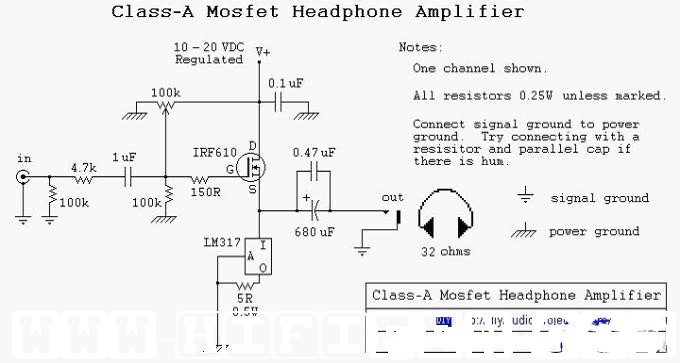

作者专为自己的32欧姆的Grado SR80耳机设计的。但这个电路同样可以推动小功率的扬声器(我是推的是15W小音箱),音质还不错。喜欢静静欣赏音乐的朋友可以尝试下。电路如下:

原作者Giovanni Militano(加拿大)

下面,我就自己在制作过程中的经验,简要对一些事项做个说明吧:

1、电路采用了LM317构成的恒流源作为负载,提高了电流增益(作者注明最大效率为25%)。但因电路没有电压放大,所以只适合输出信号较大的设备。当然,你也可以为它再增加一级FET的小信号放大电路,我用的就是常见的2SK245。

2、恒流源的电流取值,作者设定的是250mA,但经过试验,电流在100mA听感也不错,而且发热量要小很多,几乎可以不用散热器。所以,各位最好多准备几个电阻(图中的5W电阻),自己感受一下。

3、如果打算使用电脑的开关电源(直接用电脑电源的12V供电),需要做好滤波(我用了两级LC滤波,滤除电源带来的噪声);如果是线性的电源适配器,简单的电容滤波即可。要求更高的,可以用专门的线性稳压电源供电。

4、偏置电压的调整:如果没有设备测试,完全可以依靠听感进行调整。一般的场效应管栅极开启电压为4V多一点,在附近范围仔细调整,直到获得最佳听感。如果使用的电源电压不固定,可以用个TL431甚至78L05～78L09稳压后用电阻分压,再送到偏置电压调整电位器(图中的那个100K),这样能更细致的调整栅极偏压。

5、输出耦合电容,图中的0.47和680uF并联基本能满足要求。(如果要求输出功率较大,可以增加容量)更好的做法是多个电解电容并联,可以有效的减小ESR,即便你用非名牌的电容,也可以有不俗的表现。

6、注意信号地和电源地的连接点,按照一般要求即可。作者提到如果有“哼”声,可以在信号地与电源地之间加一个电阻、电容并联的电路。

7、元件的选取:除图中注明功率的电阻,其它均为1/4W。场效应管可以换成N沟道的其他型号,音质略有差异。与LM317一样,如果电源电压比较高,而且静态电流比较大的话,最好是选用带散热片结构的TO220封装。

补充一句,对于数字音频设备(包括电脑)来说,输出信号中含有的奇次谐波分量较大,影响听感的正与此有关,而场效应管恰好能缓解这个问题。

我加的前级放大部分其实很简单,就是一个小信号结型场效应管,连源极的直流负反馈都没加,直接接到了地。漏极一个电阻接电源,通过电容耦合到了末级电流放大。

其实还可以继续改动,比如漏极也用个恒流源(小电流),这样会得到较大的放大倍数,而后从末级输出馈回。不过,再继续改的话,整个就成了负反馈型的放大器,失去了简洁的特点!有兴趣的朋友可以来练练手,也不是很难。可以参阅一下论坛网友丹麦王子的《迷你甲》,看看人家是怎么做的!
