自从HIFIDIY评测室开办以来,我们已经做了很多音箱的评测,而频率响应作为音箱的一个很重要的参数指标,很多人却对它并不十分了解,而且也不知道要如何才能测得。在此,我们特意整理了一些文章,带你了解如何在有限的条件下,尽可能准的测量出音箱的频率曲线。

相关阅读:庆HIFIDIY九周年大制作 初识T.rex音频解码器小试Audio engine声擎D1 24-bit音频解码器

本次测试我们都是采用的JustMLS,它是一个特别适合对扬声器测量很熟悉并且平日里测量工作较多的用户使用的测量系统。扬声器测量系统通常相当昂贵,justMSL仅做以下最基本的测量:

1、传递函数与相位,适合大多数声压级,也可以测量功率放大器的传递函数。

2、阻抗与相位测量

测量的具体步骤:

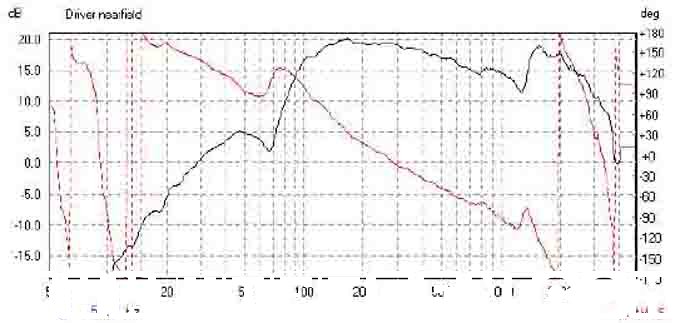

首先将mIC置于离低音单元锥盆底5cm的地方,采用8000Hz的采样率,32768的MLS长度,测出单元近场的频响曲线。并点击S1储存。

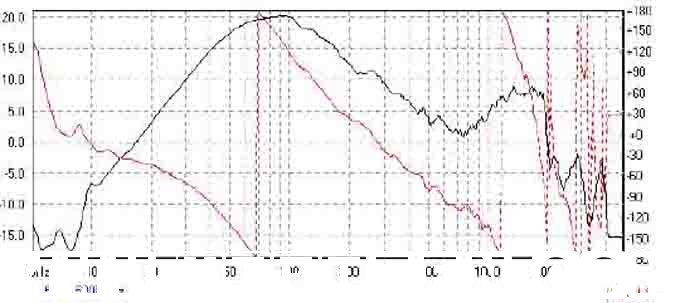

第二步:测量倒相管处的近场频响曲线,并存于S2。mIC置于面板开孔处

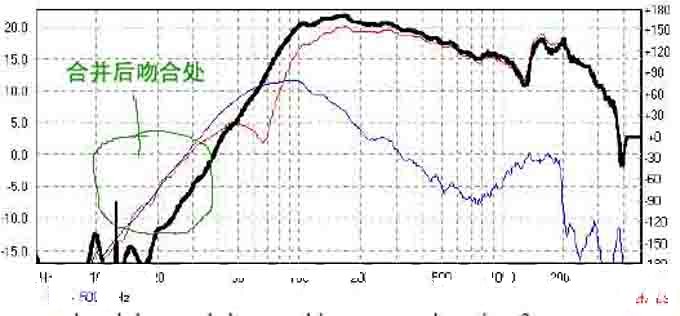

第三步:使用合并/增加菜单合并上面两曲线,下调倒相管曲线8.6db以使两曲线吻合,合并方法是使两曲线在低于倒相管谐振频率下重合,所以下调了倒相管曲线8.6db刻度。点击S3保存。

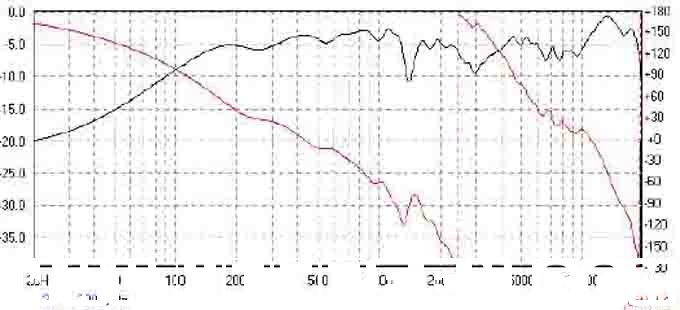

第四步:远场测量箱子的中高频频响曲线,MIC置于离面板60cm的地方,首先将取样频率改至48000Hz(是SB声卡的最佳频率),offset=60cm,length(时间窗)=7ms,测得下图,并点击S4保存。

第五:合并3图和4图,拼合点在500Hz,将合并/添加菜单的频率栏填入500hz,基于500Hz以下远场的测量不准了,我们500hz以下采用近场测得的低音单元和倒相管的合并曲线加进来合并出正确的全频段音箱频响曲线。

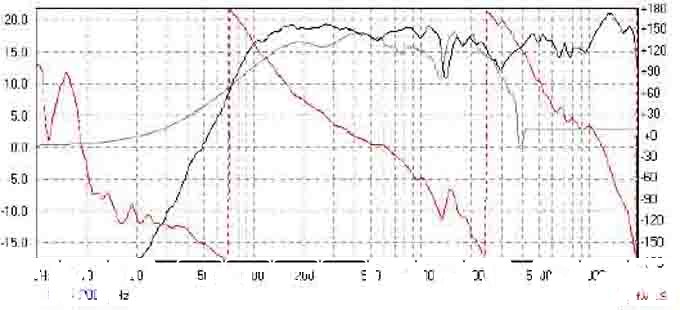

第六:修正曲线。我们这时的合并曲线因为低频是近场测量没有综合面板的bafflestep的影响!所以必须加以校正,我们在合并/添加菜单处的befflestep栏中填入200Hz,并在delay栏中填入-185ms以使相位曲线能够接合。最后得下图:

由于汉化的朋友非搞音响专业的,所以汉化版有许多错误的翻译。特别是在合并/添加菜单,请注意Justmls中文版的汉化错误!

最后附上justMLS中文用户手册:点击下载
