"装机说明"以标准组装步骤进行解说,是以希望每个会员轻松快速的完成安装为目的.为此,仔细阅读此文,达到事半功倍的效果.CLAIR----取自法语,明亮,纯净,这就是CLAIR系列的整个设计定位.

期待已久的CLAIR MKⅡ与CLAIR将带来哪些惊奇?

1.不变的扬声器单元,保持不变的声音解析力.

2.重新设计的音箱箱体,将品味与家具融合.更佳的观感,更美的声音!

3.重新两路两分频设计,4年的技术储备,充分融合高低音潜能.更大的聆听区域,更宽的声场感受.

实际组装操作(以单个箱体为例)

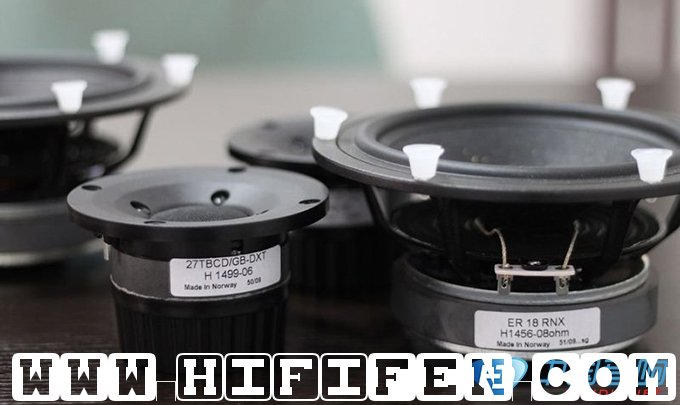

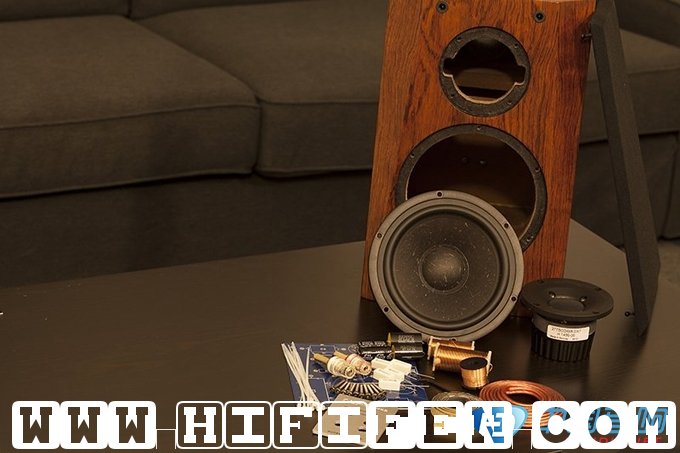

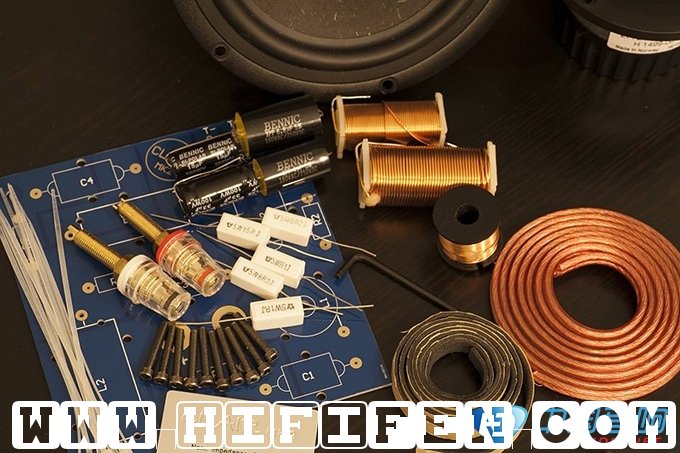

----单个箱体包含的零件!

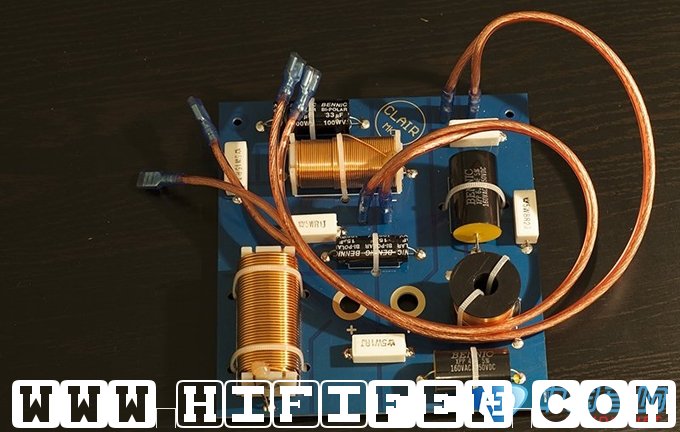

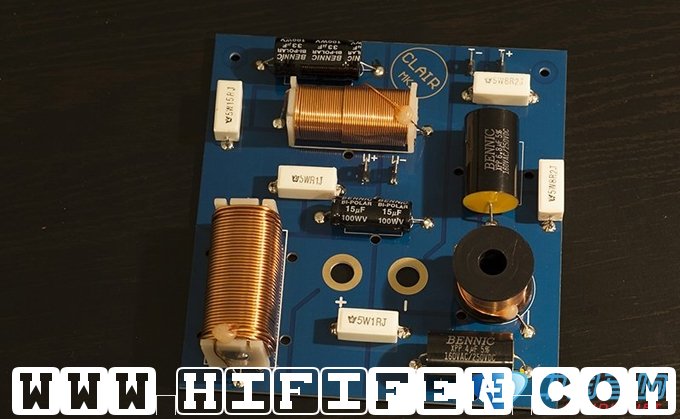

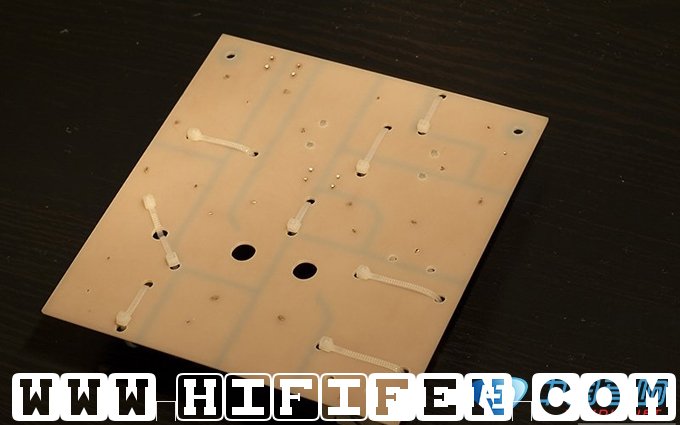

----组装的第一步将是分频器的焊接并捆扎.

分频器焊接时,我不再提醒您,用什么大功率烙铁,焊点要光滑圆润.最近发现有些会员将零件焊接到PCB的反面(没有铜箔的面为反面),带来组装机器的麻烦.譬如不必要的搭线、电路板的不易安装.请注意,CLAIR MKⅡ是以成品机的设计理念创作,每一步的设计都是利于安装与美观!

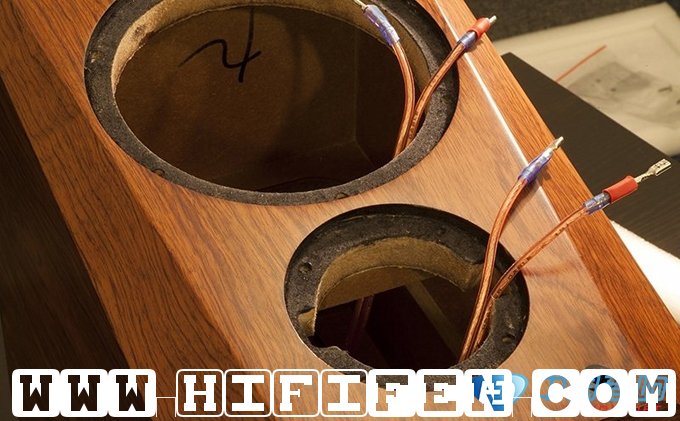

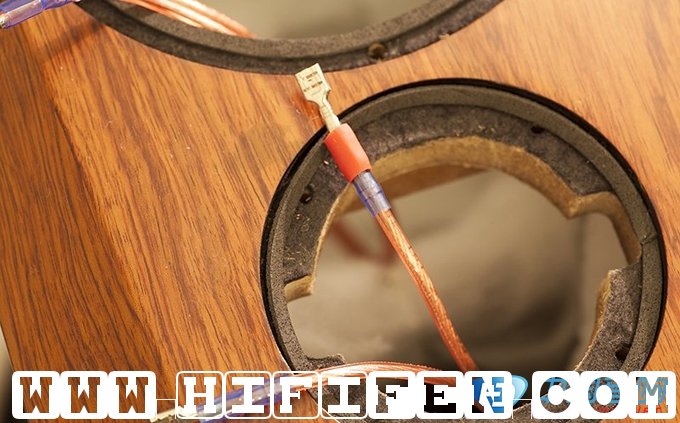

----组装的第二步是制作箱体内部喇叭连接线!(忘了强调W是低音,T是高音)

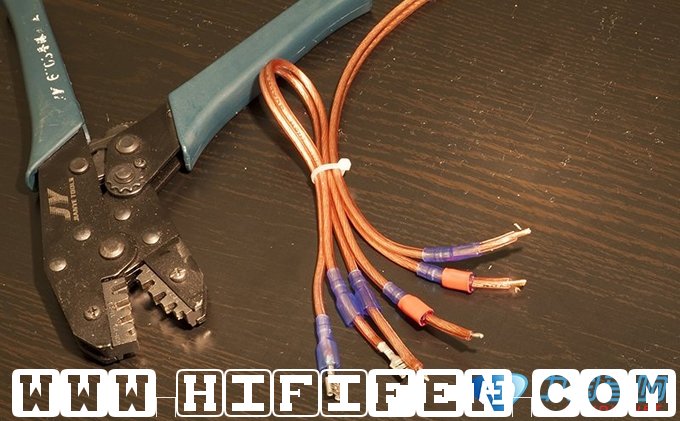

使用线卡钳或者其他的一切您可以想到的方法将华敏线、保护套、线鼻连接到一起 ,对于CLAIR MKⅡ华敏线的裁剪尺寸,只能告诉您箱体是两个对剪后,每根线对应高低音单元不同的位置裁剪就好了.请注意,这次连接线的亮点就是套上了红色的热缩管(配发时为黑色热缩管)在一个支线上,这是为什么就是因为担心会员安装时不分高低音的+/-极做的标记使用.杜绝声音上天不入地的奇特现象.

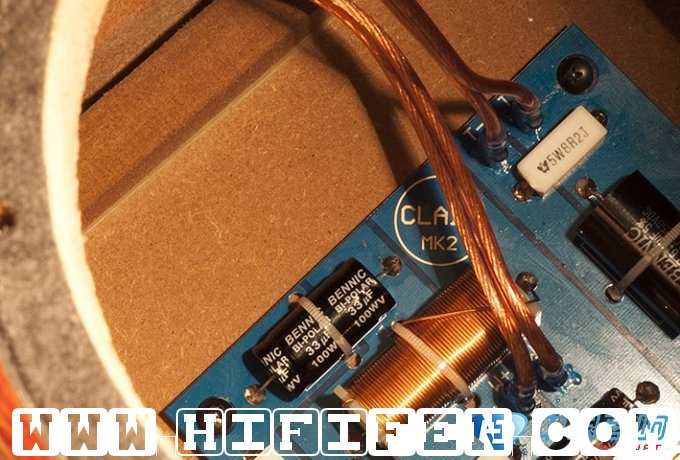

----组装第三步安装分频器;--应该分为3小步(每一步都应该保护箱体不受损坏)

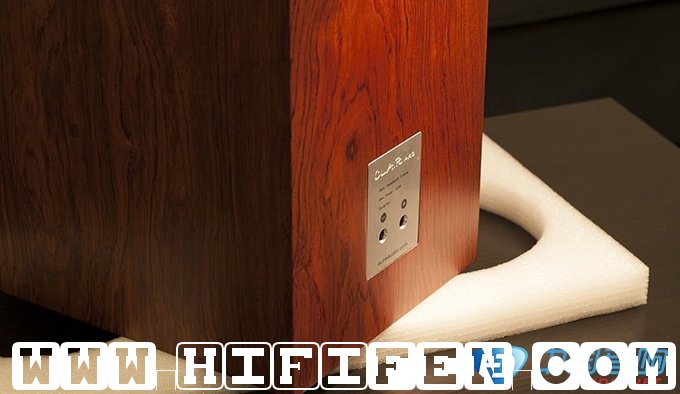

A 将铭牌插入箱体的后背空穴中,钉在它应该钉的地方.

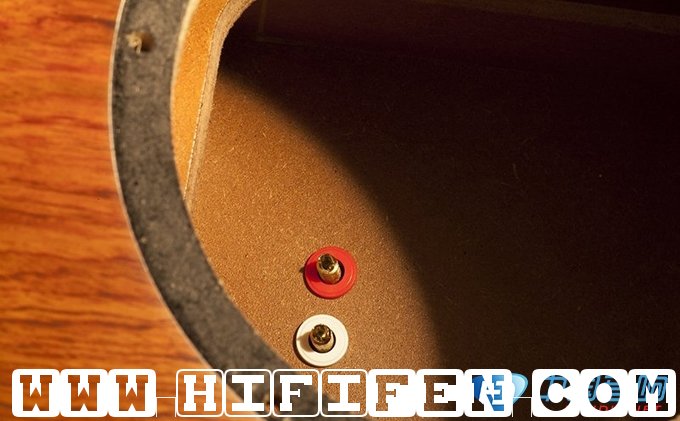

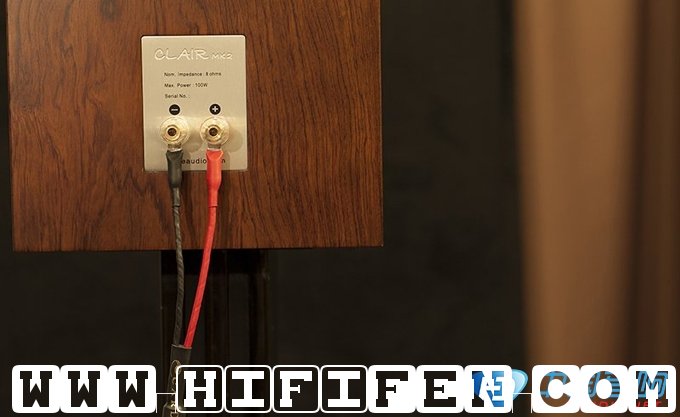

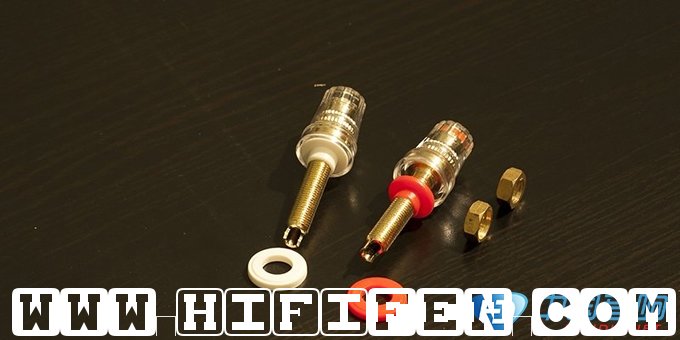

B 松掉音箱接线柱的螺丝,插入箱体并放平箱体(一个箱体一白一红,红+/白-,这个算我啰嗦了)

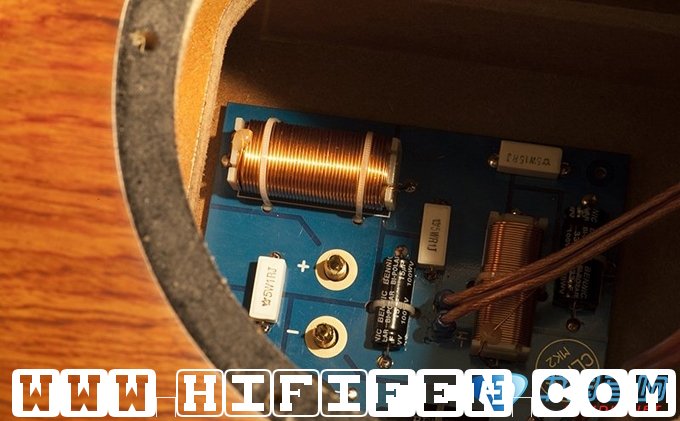

C 将电路板放入箱体内并使用自攻螺丝锁紧电路板(这是个吃力活),然后竖直箱体套上音箱接线柱的螺母(接线柱就靠螺母和电路板连接的),锁紧螺母最好将音箱接线柱的接线孔朝上(为什么用最好,因为您朝左朝右都是DIY的自由,只要您觉得香蕉插亦或Y插的喇叭线方便连接就好了)

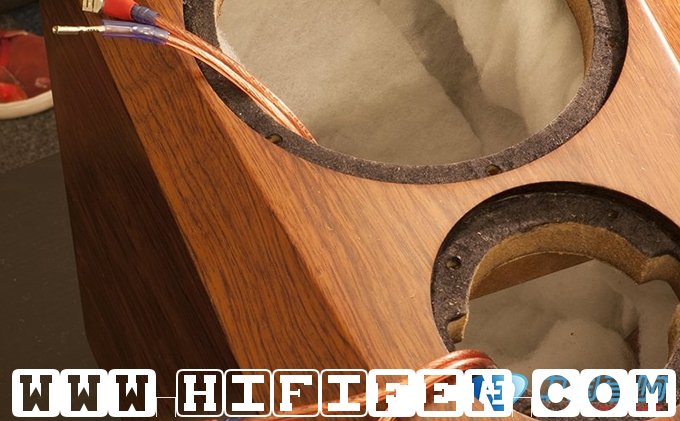

-----组装的第四步安装吸引棉

这一步大家最觉得如履薄冰了.您想大家都担心应该怎样放吸引棉才能让声音最好呢?我其实认为这步是最省心省力的,有幸拆过很多名箱.发现只要吸引棉能贴满箱体内壁就可以了,至于裁剪的大小,有了目的相信您能做好.

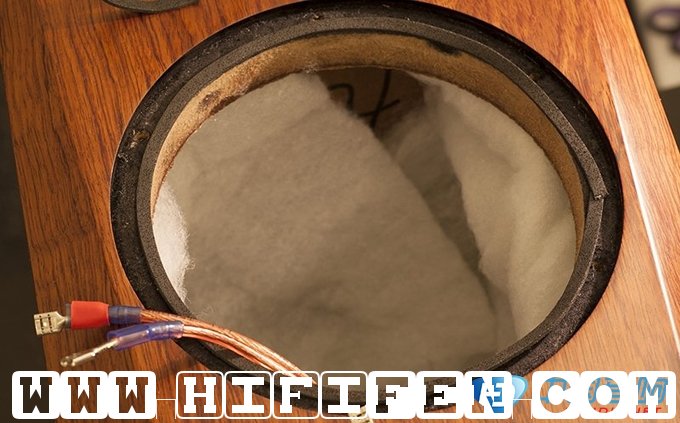

-----组装的第五步贴喇叭单元的密封条

这个是放到箱体外围,还是直接粘到喇叭单元的口径上,这个随便!我放到箱体上了.

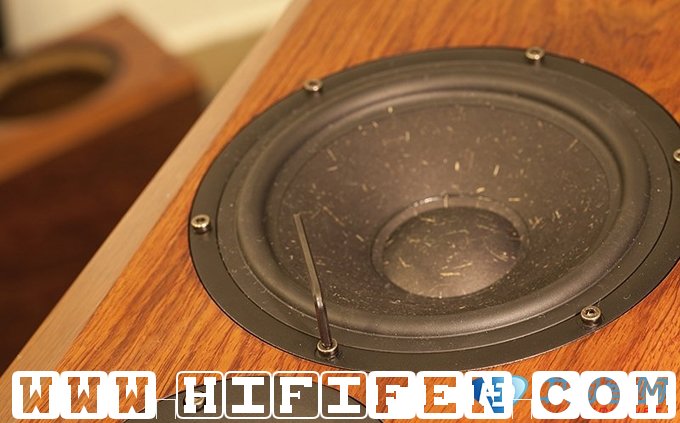

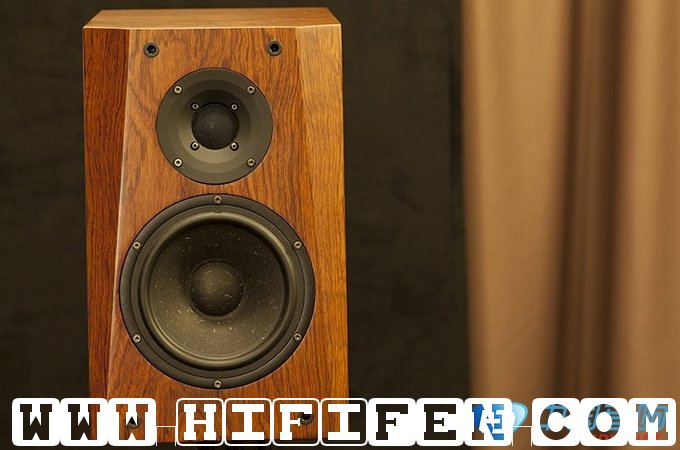

----第五步安装喇叭单元

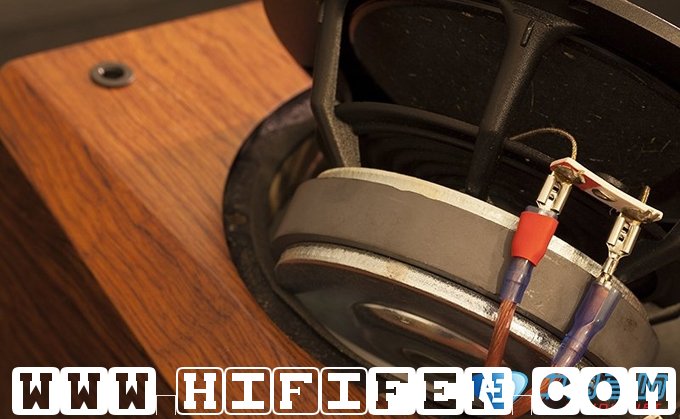

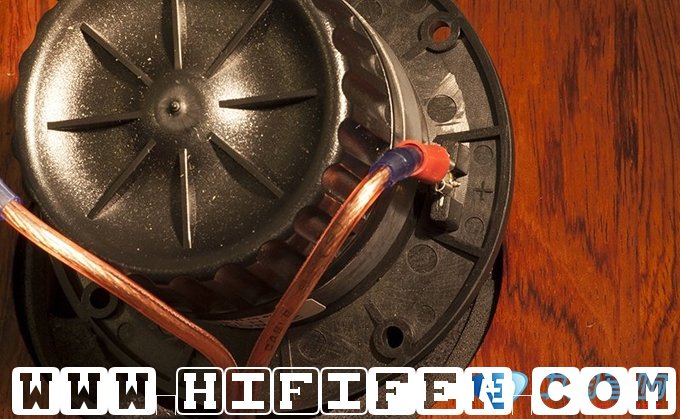

这下发现华敏线之前标记+/-的作用了吧,对应喇叭单元+/-极插上(忘了强调W是低音,T是高音),锁紧螺丝.

-----第六步比较难,也比较享受!

上功放、音源、前级等,试听,听感因人而异!不做发表.

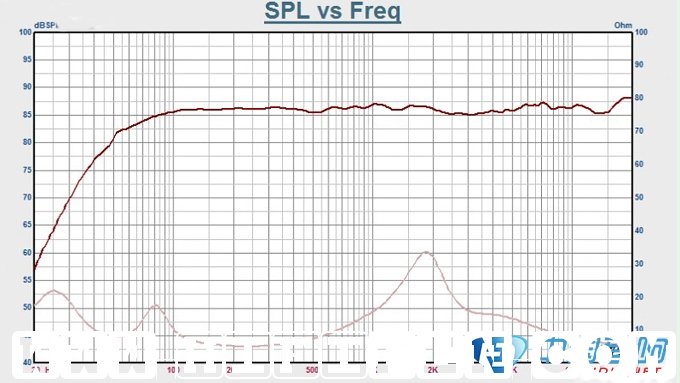

下面给出频响曲线与参数!

参数指标:

1 频率响应:50HZ-40KHZ(+-3dB)

2 阻抗:8ohm

3灵敏度:87dB

4建议功率:20W-100W
