话说近期1541灰常的泛滥,虽然本人当年对1541有些不感冒,但也不想老别人的作品当自己的玩具玩,感觉没什么成就感!所以本人决定自己动手!菜鸟刚会用某软件画PCB,而且还画错了,如此板出现了一外BUG,希望1541以后会完美!

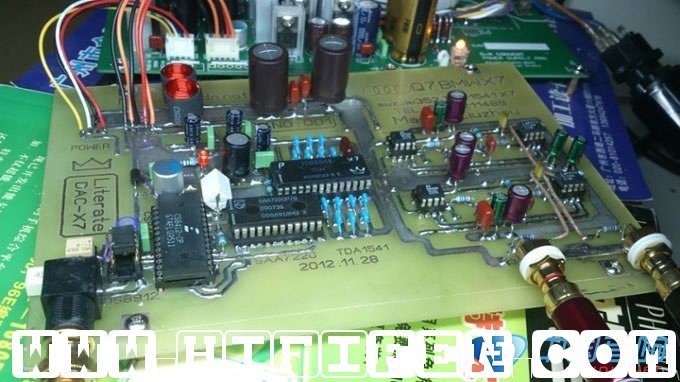

主角登场了,手工差,实在有点不好意思了!

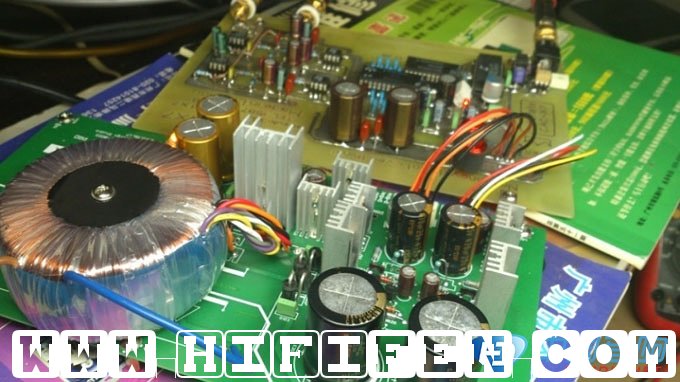

与动力之源ALEX的电源板合个影!

马马虎虎忙了一天,就这样完成,开声还没有让我失望!

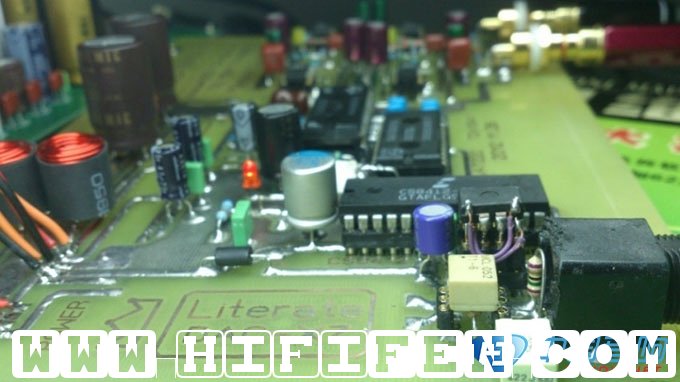

DS8921N处出现了BUG,经验不足搞错了脚位,所以得这样干了!

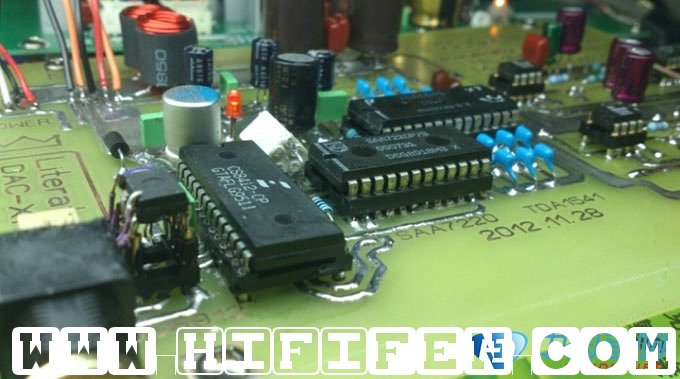

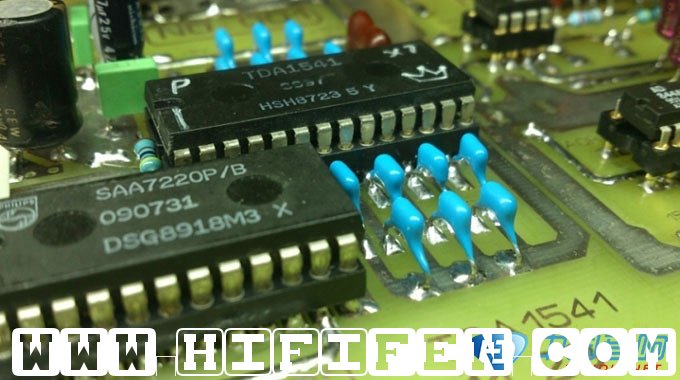

带X的7220与自画的TDA1541X7大皇冠!

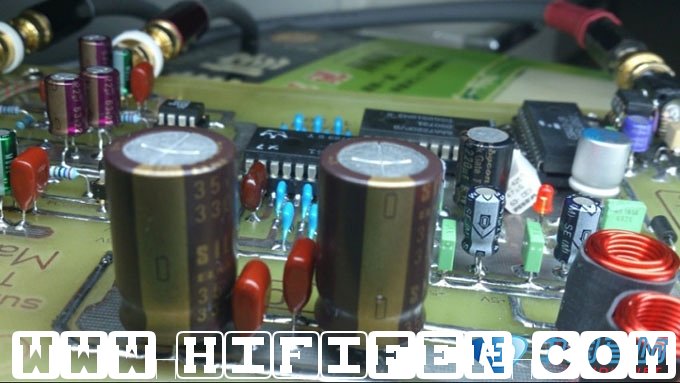

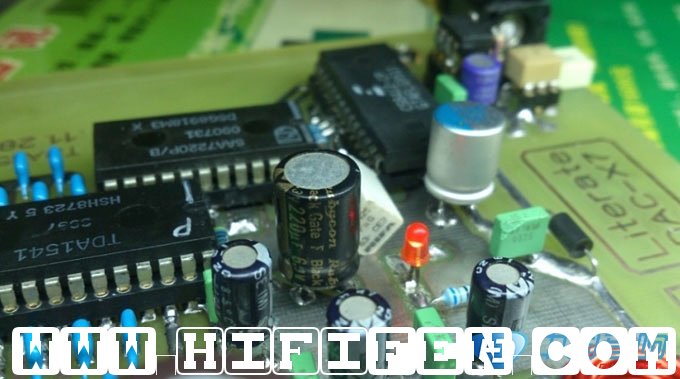

大师们说过,1541的板上没有一只BG电容,都不算是好的1541,所以我必须要上一只!

ELNA的电容怎么说好呢?虽然不是很喜欢,但也要上些,有人说了我的尼糠太多了,加点味精调调味!

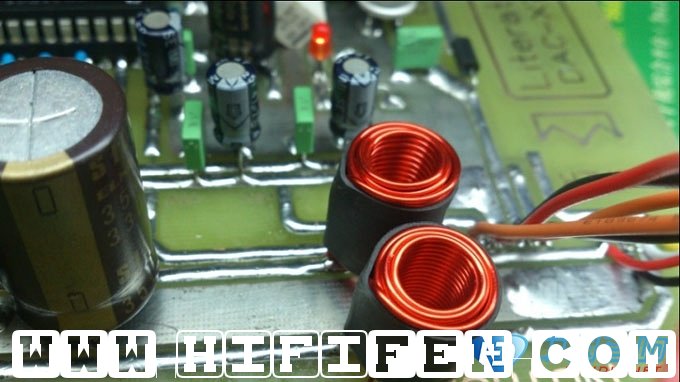

本人喜欢的调声方法,这两个电感我喜欢!

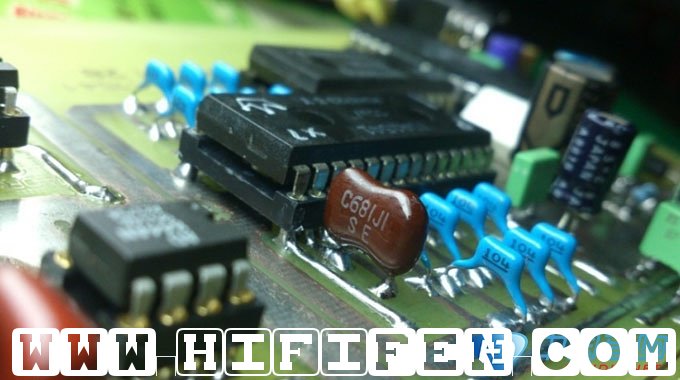

1541的好声不在于这14只电容,只要是看PCB了,所以我选了这个款的!

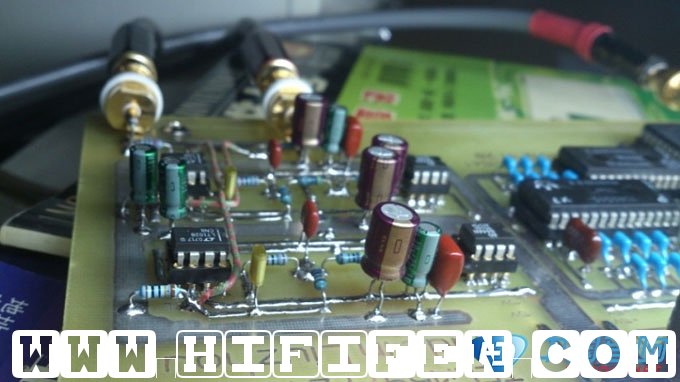

IV、LPF分的太开了,不过我喜欢,空旷些好安排更多元件,堆料也方便!

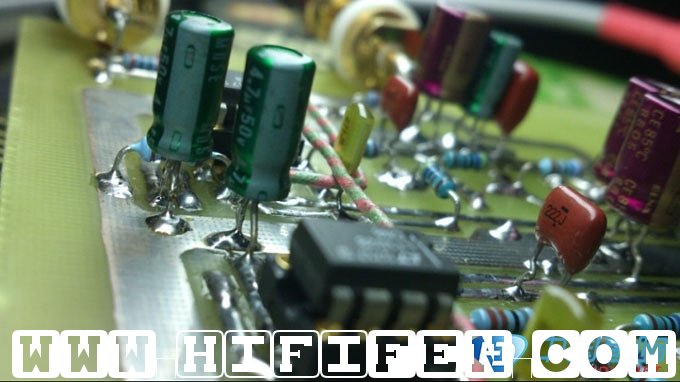

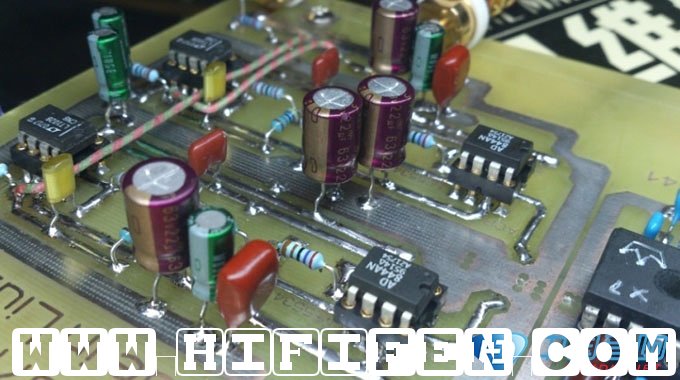

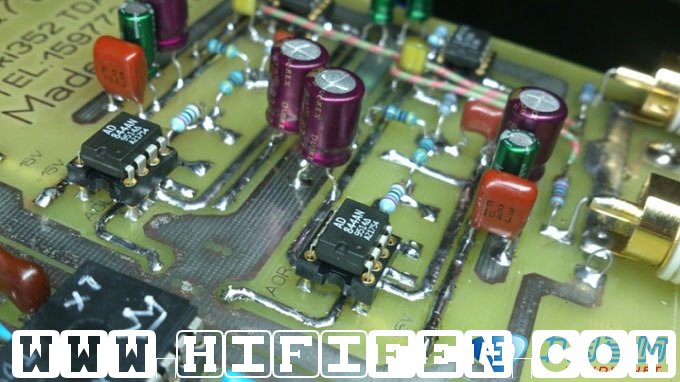

IV中了AD844的毒,所以必须要用上!

LPF用了LT1028,也是喜欢上了!

此部分不是常规1541的标准电路,因为我不喜欢那个电路,不适合,这个模拟电路更合我味!

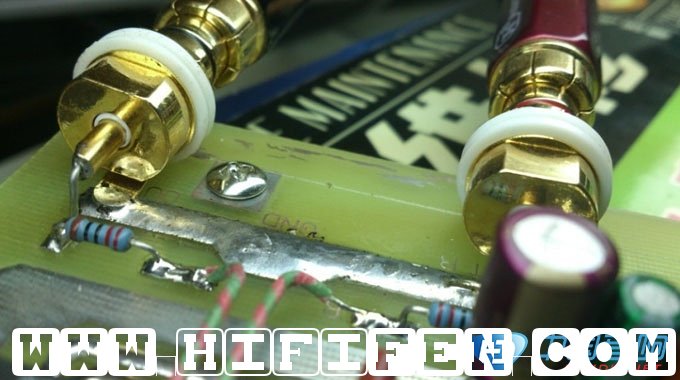

暂时的输出端,还可以吧!

箭猪牛,没好牛怎么好意思玩1541哟,所以高价也要来一头,好声就看它了!

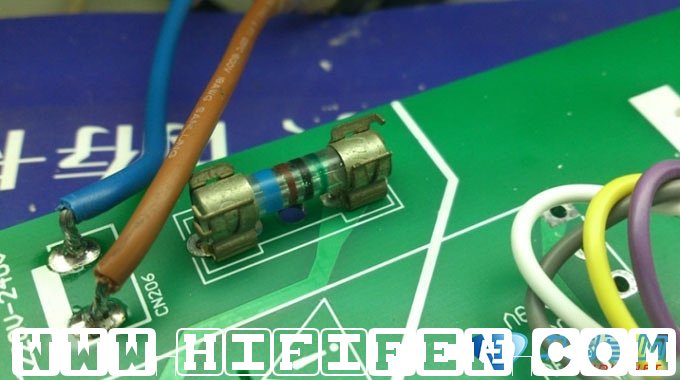

保险管是必须要用的,我这个索尼拆机带色环的应该不错了!

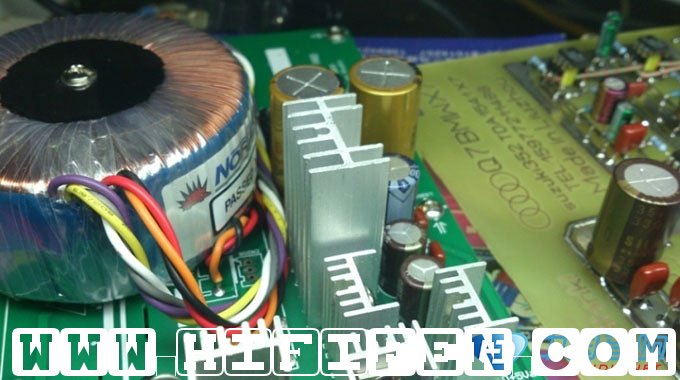

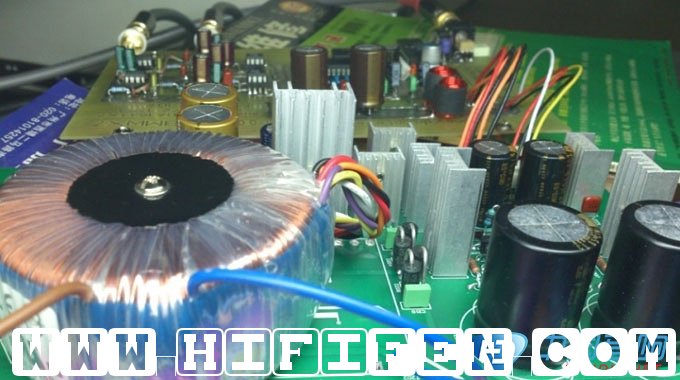

正在享受着1541与ALEX的电源板!他的S8灰常的靓,我的X7灰常的垃圾!(只谈外观)

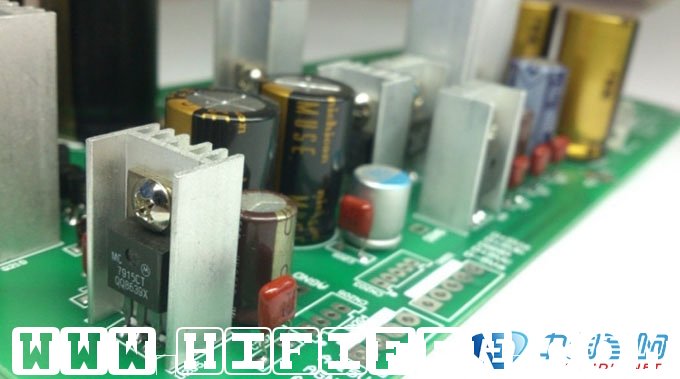

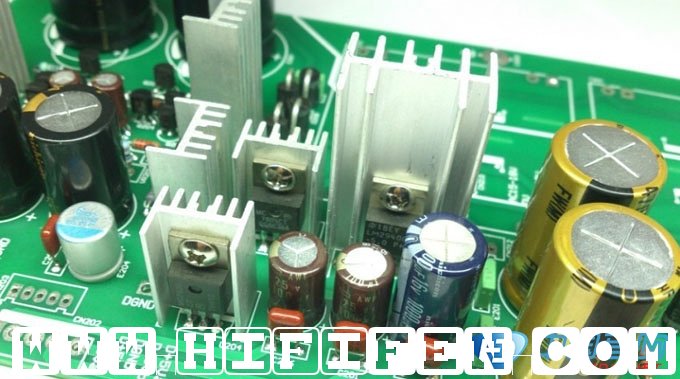

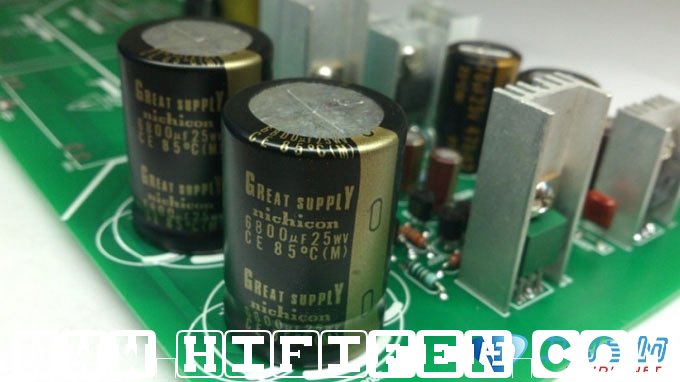

电源的用料基本就是如图了,尼糠化工还是我的首选,三端稳压都如图!

我也附上一张CD,“唯有女人心”我就不多介绍了,好碟,不过没有1541就没有此碟的光彩!从开声到现在也听了好几张CD了,感觉此板没白做,不过我没有测量仪器,只能靠自己的耳朵听。有空再慢慢调整一下,可能会再改善些!
