采用集成芯片制作功放时,笔者建议采用厂家给出的参考电路,因为那是最平衡表现芯片工作参数的电路.图2所示的是本制作所采用的电路图,这也是厂家给出的参考电路,由于使用外部24V/2A的开关电源适配器,所以采用了直流24V单电源设计.

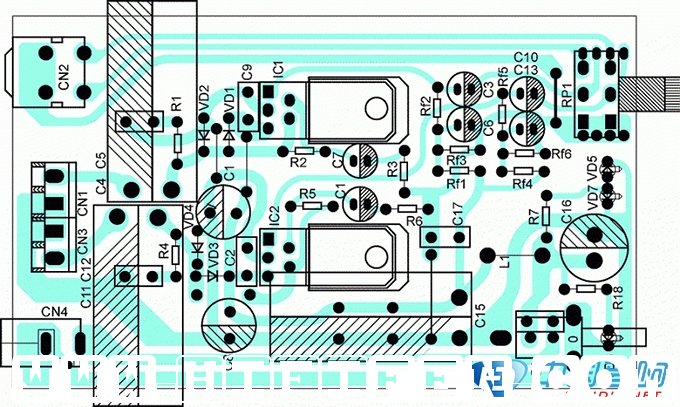

确定好电路后,就可以着手印制电路板的设计制作,我们可以使用protel等专业的软件进行绘制,但在这之前,还需要根据现有的外壳确定电路板上各个接插口的位置,比如音量电位器、音频输入/输出端子、电源输入接口、电源开关等,所以需要先确定外壳上各相应部分的尺寸.为了更好的测量,我们把外壳的前后面板部分的轮廓描在白纸上,再直接在纸上进行测量,如图所示.确定好接口位置、电路板的尺寸以后,就可以开始印制电路板绘制.

电路板的制作,可以直接把设计好的文件发给厂家做板,有条件的也可以自己手工制作,这次笔者采用了热转印手工制作方法,图5所示的是制作好的电路板.接下来将进行焊接和装配,由于使用的功放外壳本身为铝材质,可直接当作散热片作用,所以TDA2030 功放芯片采用卧式安装,把散热基板固定在外壳上;外壳内部高度很小,对于大的电容元件,也需要卧式安装.图所示的为安装完成的电路板实物.接着便可进行整机的组装,到此功放便制作完成,检查无误后可上电测试.

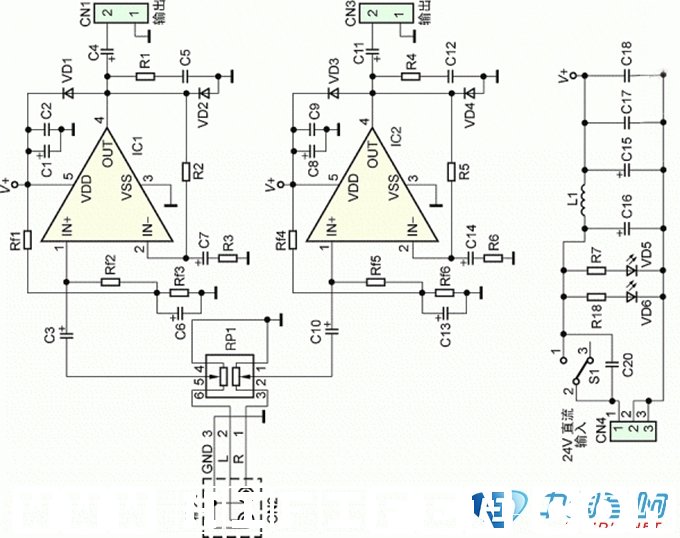

功放电路原理图

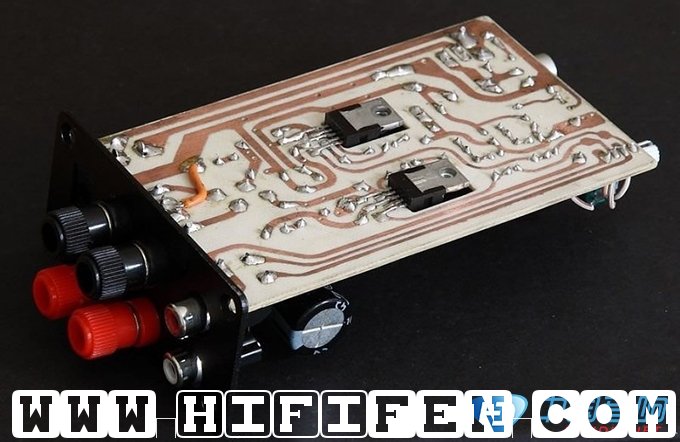

焊接的电路板

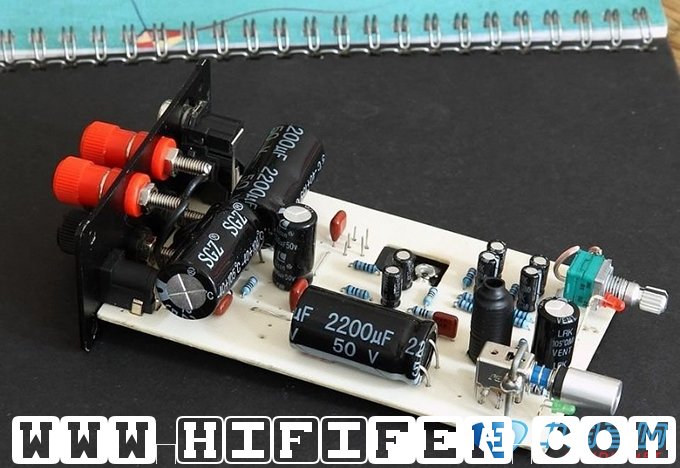

焊接完成的电路板

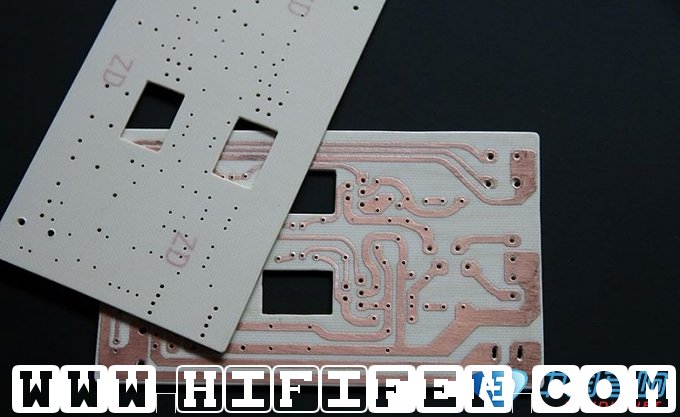

印制电路板

整机组装

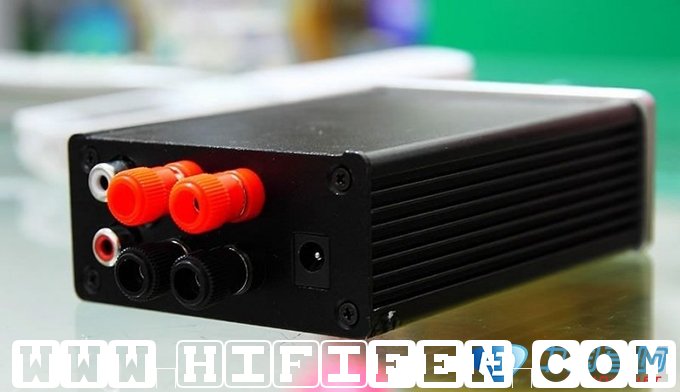

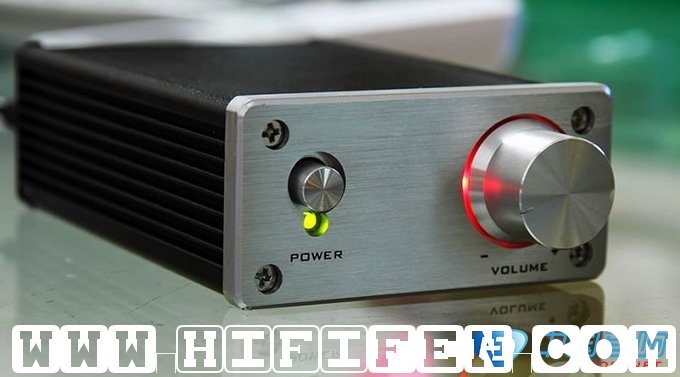

制作完成的功放
