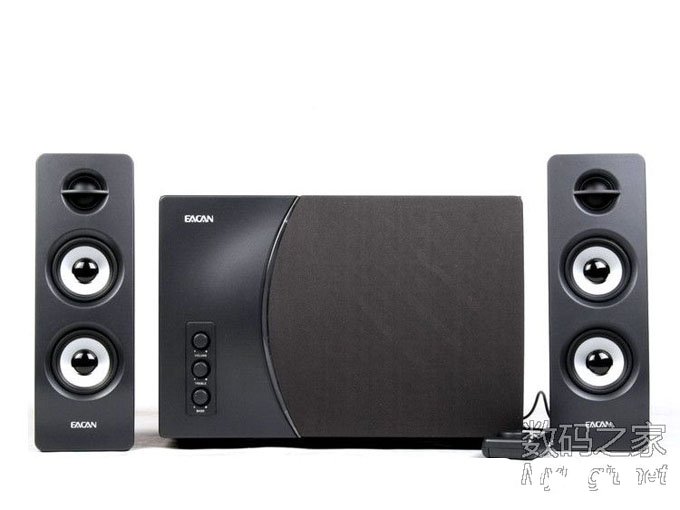

今天为大家奉上盈佳A-200II拆解图。此音箱2008年入手,当时价格是460元(可不便宜啊,考虑了很多天才决定买的。。。)当时这个价格,也算是多媒体音箱中端产品吧。为了让大家看得舒服,特地拍了很多张,然后把最清晰的相片挑选出来,再用软件作微调。废话少说,直接上图了。

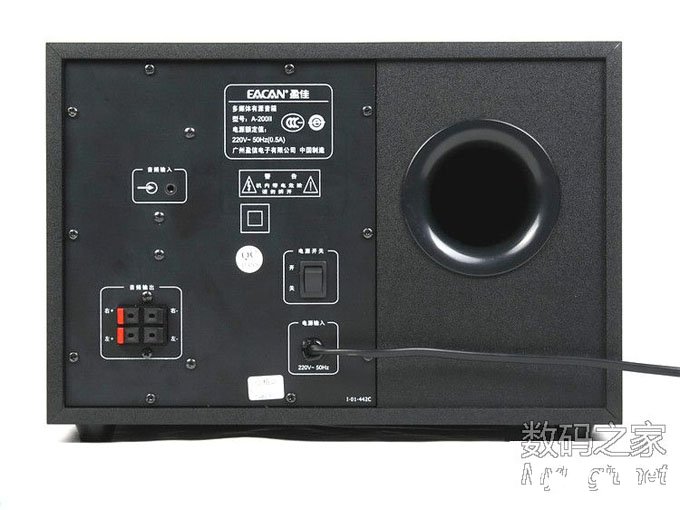

后板面貌

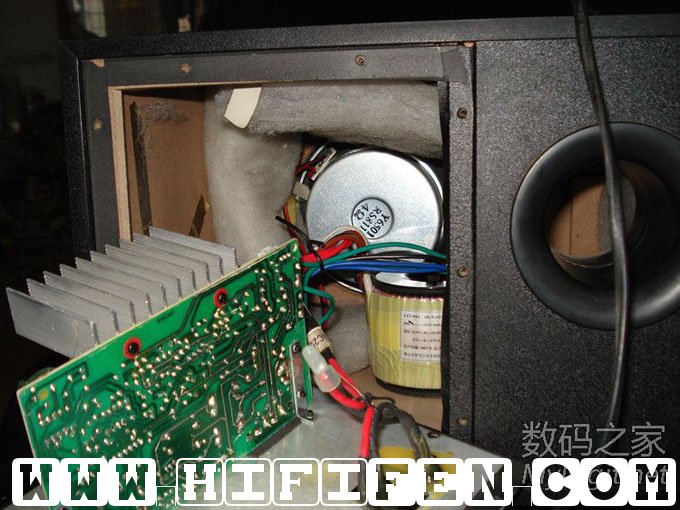

开始拆解

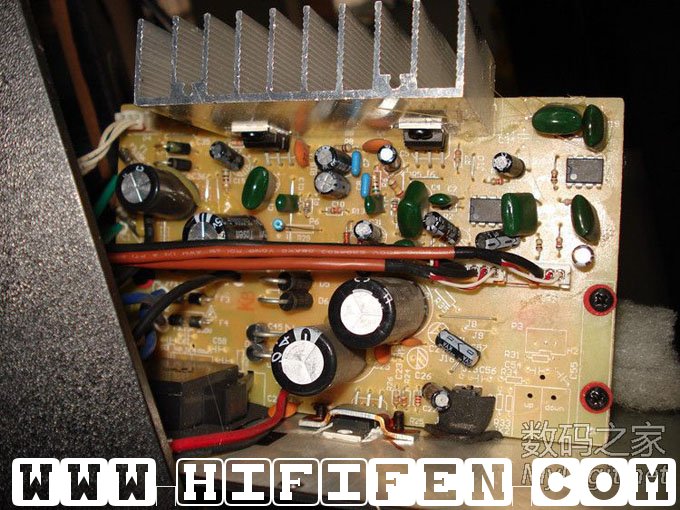

功放部分全貌

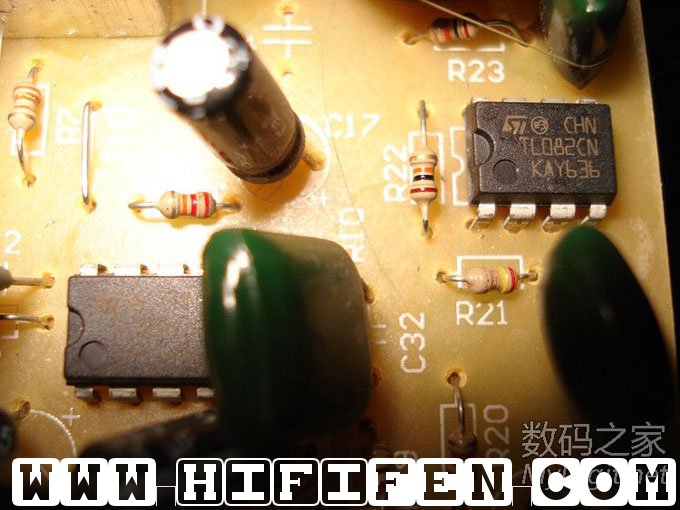

让人意外的是,前级运放并不是常见4558之类,而是TC082CN,此型号在网上搜索不到相关信息和参数,有知道的高手请指点一二。

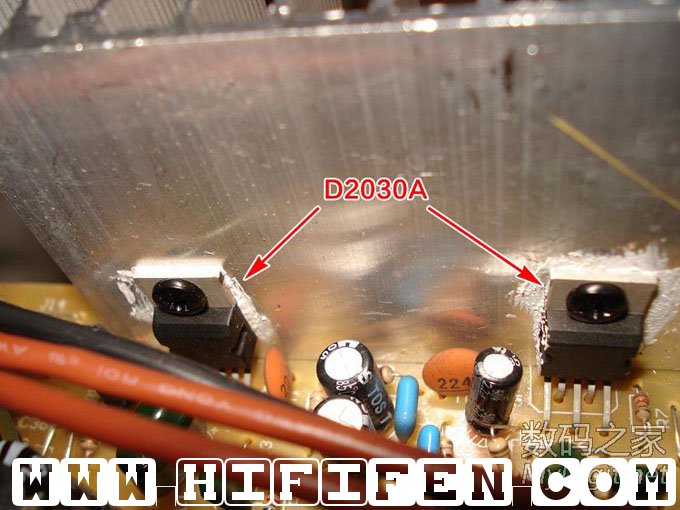

经典的D2030A,此处两颗用于驱动两个卫星箱。据说D2030A属于国产型号,与TDA2030A通用,音质方面各有特色。

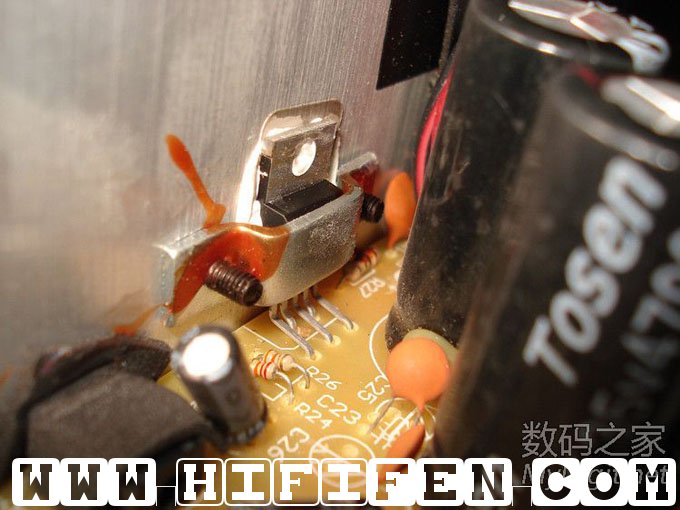

此芯片用于驱动6.5寸低音,因为螺丝用胶封好了,因此没有作拆解,具体型号就不得而知了。官方数据低音部分额定输出功率为25W,如果此芯片也是D2030A,恐怕达不到25W吧,各位高手觉得呢?

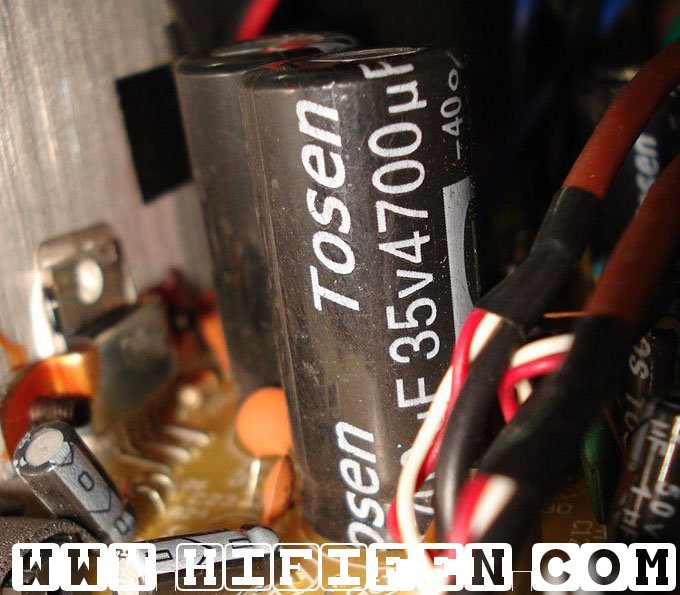

低音部分的滤波电容,4700uF两个。另外,卫星箱驱动部分滤波电容为两个3300uF。

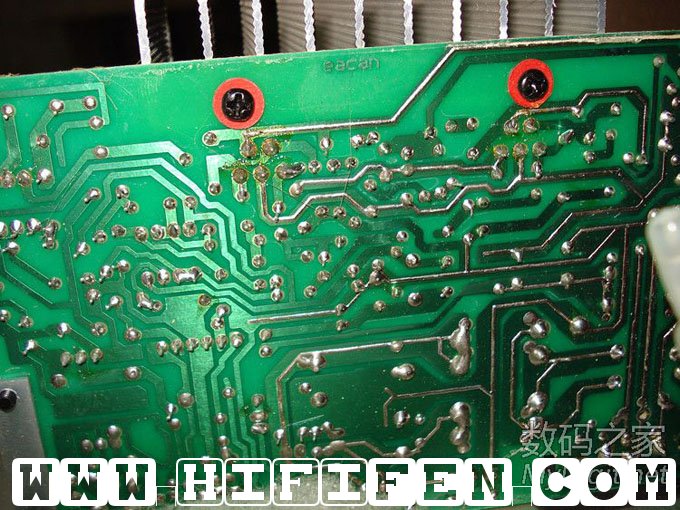

电路版背面容貌。仔细看,电路板上方有盈佳的英文标识。

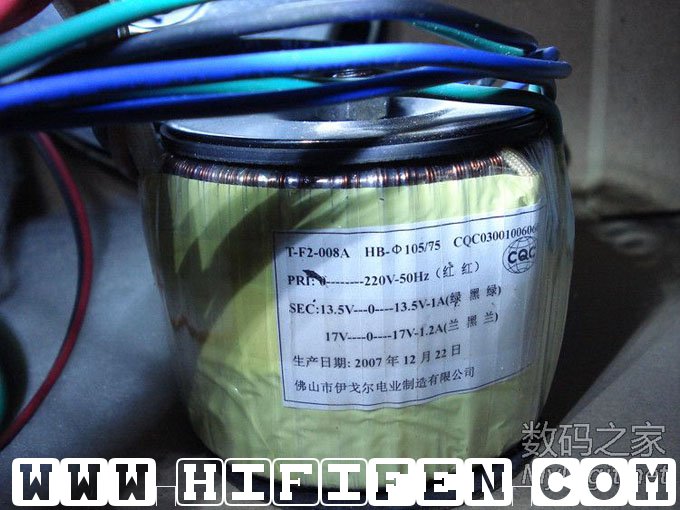

音箱里面的环牛,貌似是双13.5V、双17V输出的。官方数据,音箱总额定功率为45W,不知道这个牛是否能够满足?

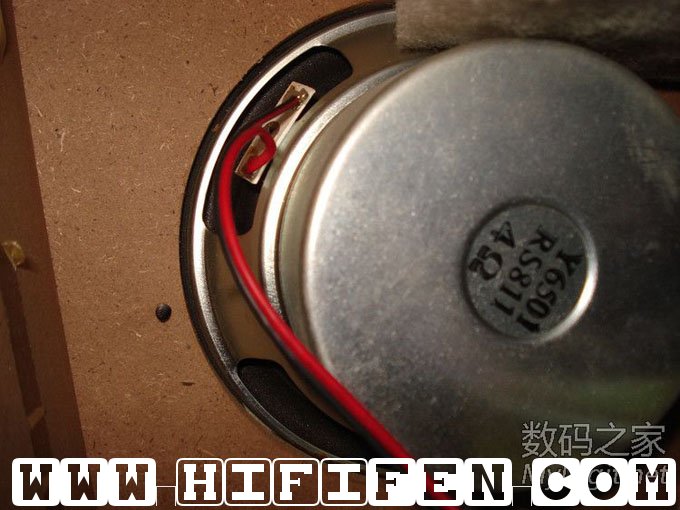

低音单元图:6.5英寸单元,这是一个宽折环的低音单元,低频有力度,量感不错

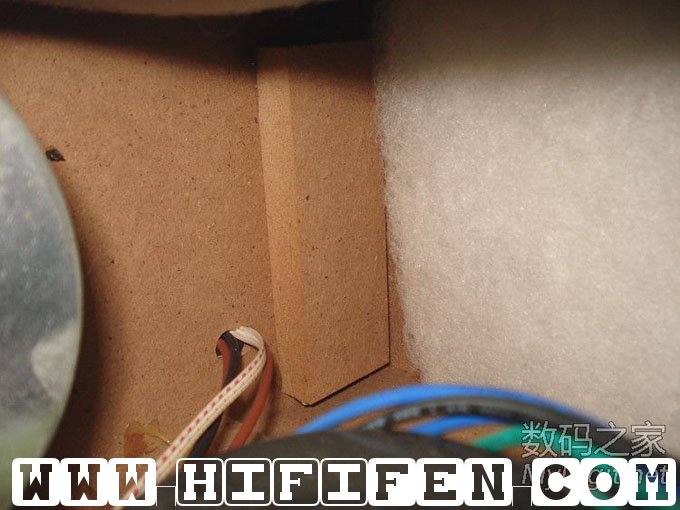

音箱的音量、高音、低音控制都位于前面板,这些线是接到前面的。红白相间那排线是前面板蓝色LED灯的电源线。值得一提的是,原音箱内部是没有吸音棉的,是我后来加进去的

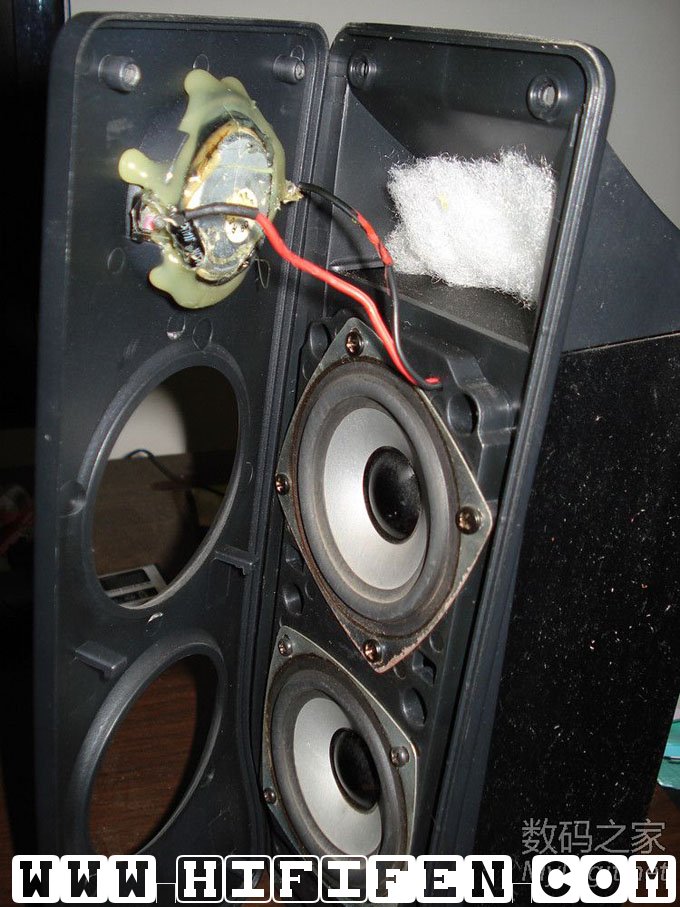

接着是卫星箱的拆解,卫星箱为三单元结构,高音是1英寸丝膜,中音为2.5英寸。原箱没有吸音棉,吸音棉也是我后来加入的。

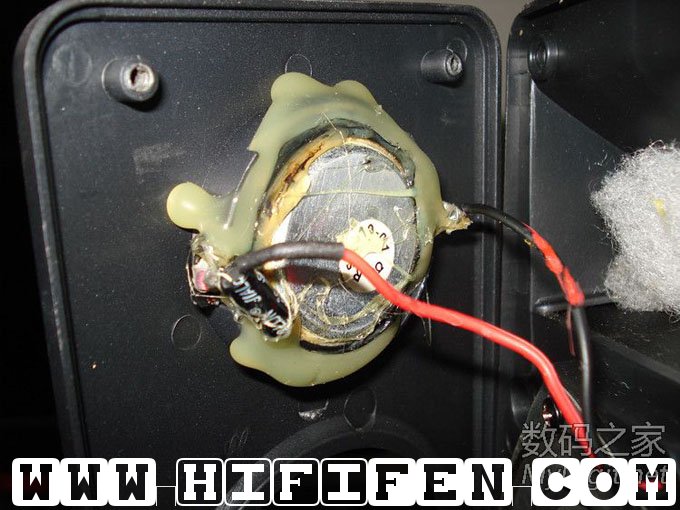

高音单元背面:单元没有用螺丝固定,而是用乳胶直接粘合,那个小小的是1uF的分频电容

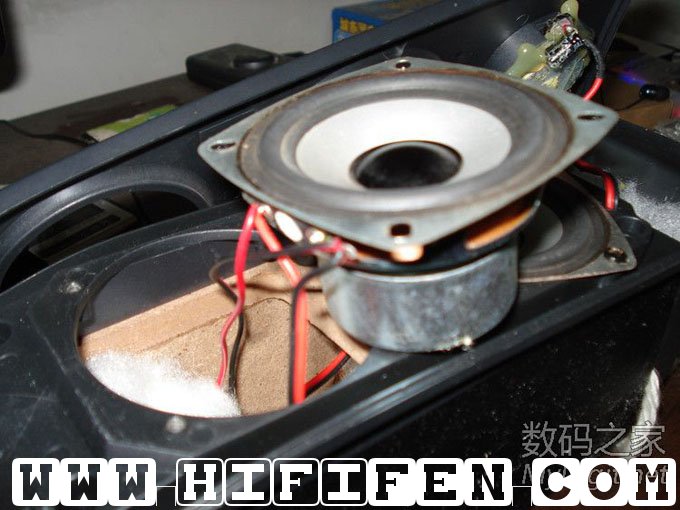

中音单元

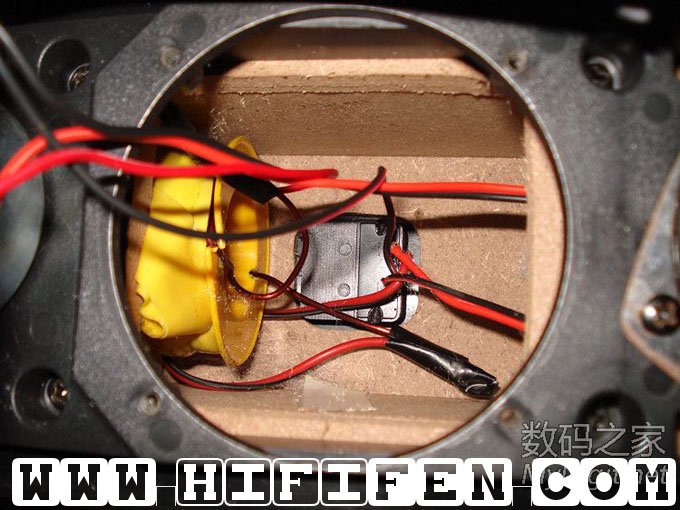

里面黄色的东东,是我手工绕制的电感,与中音单元串联在一起。(原音箱没有电感分频的,只在高音单元串联了一个1uF电容)

图上完了,有些疑问想请高手指点一二,TC082CN运放素质如何?目前用此音箱听音乐,大音量、大动态的情况下,低音有轻微噗噗的声音,按照目前这个环牛的功率,能满足需求吗,电容滤波方面如果加大一倍,可以改善低音音质吗?
