Fantasia幻想曲外置立体声解码器的工程样机。它采用AKM4399 DAC芯片,搭配Bravo SA9023 USB音频控制器芯片,不仅可作为独立的解码器,也可当做外置USB声卡使用。与众不同的是,它除了可作为Windows设备的外置声卡使用,还可被iPad使用[iPhone/iPod Touch不行]。这款产品支持同轴和光纤输入,可通配各种数字音源设备。输出方面则提供RCA和平衡接口各1组,及一个6.25mm耳机接口[耳放芯片为TI TPA6120A2]和音量调节旋钮。另外,这款产品还提供了专门用于搭配幻想曲内置声卡的IIS接口,该接口与HDMI接口的物理规格一致,因此可使用标准HDMI线。

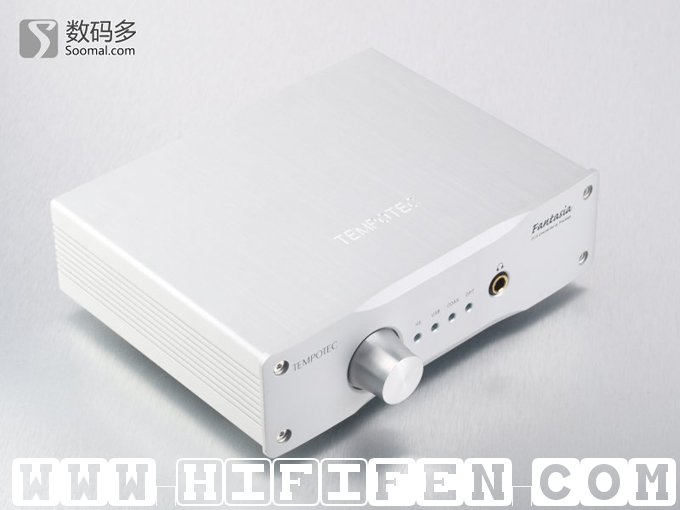

TempoTec 节奏幻想曲外置立体声解码器[工程版]

TempoTec 节奏幻想曲外置立体声解码器[工程版]

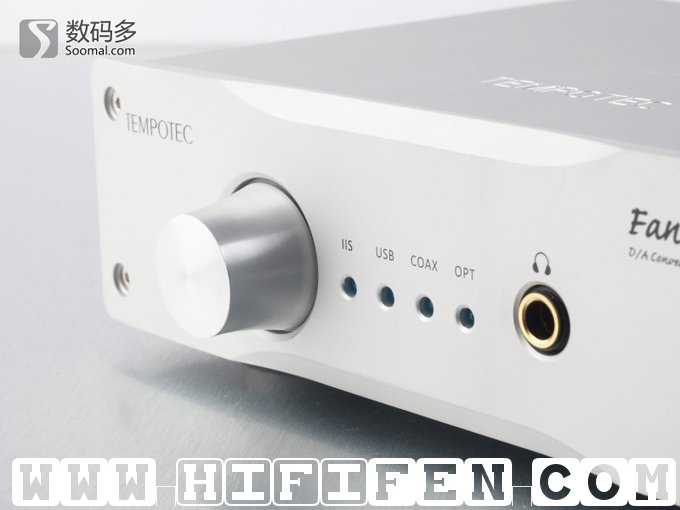

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 前面板

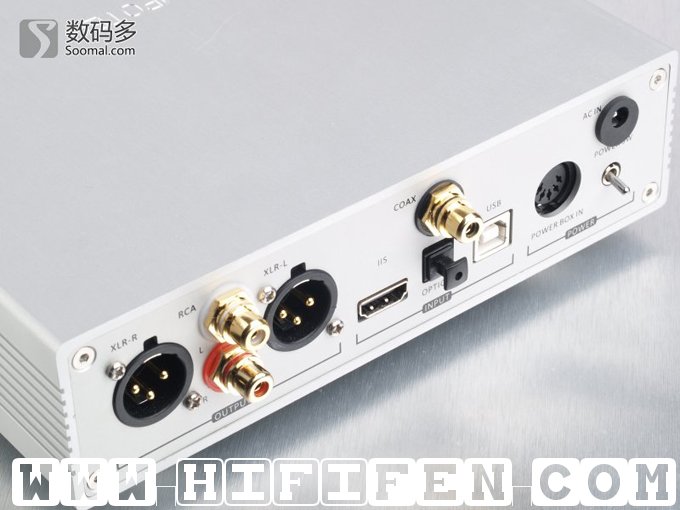

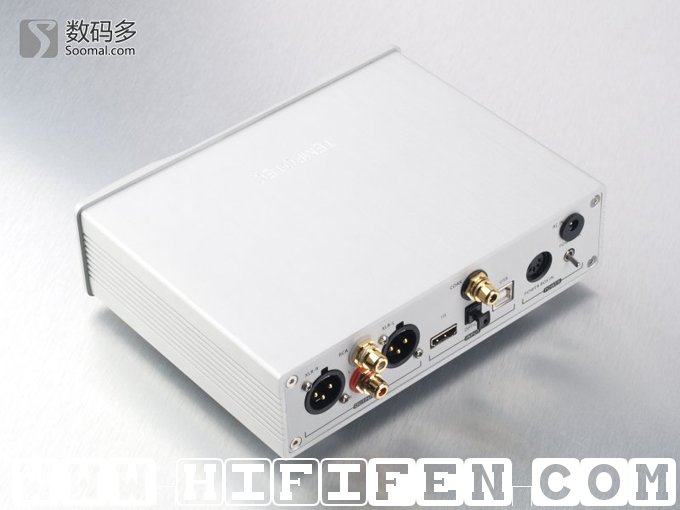

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 背部接口

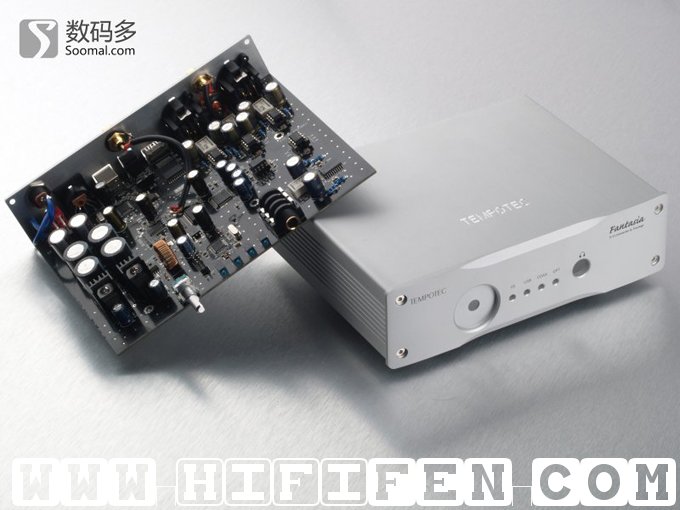

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 外壳和主板

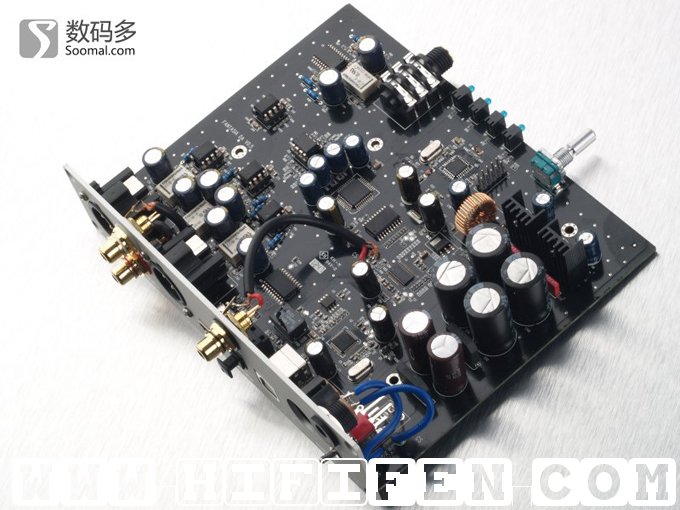

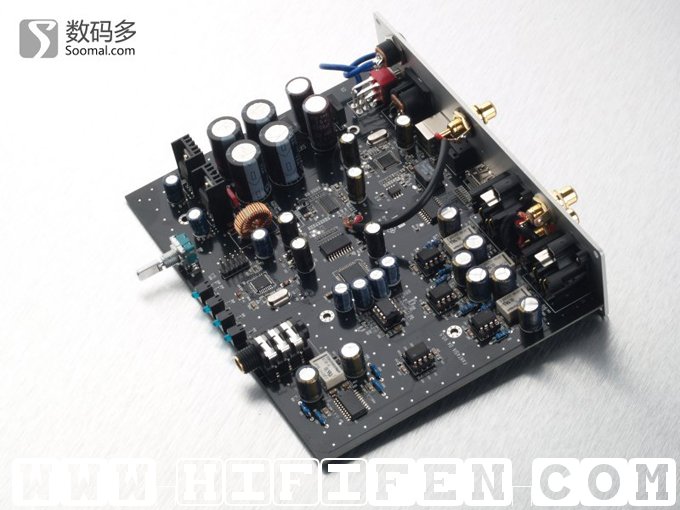

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 主板

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 主板

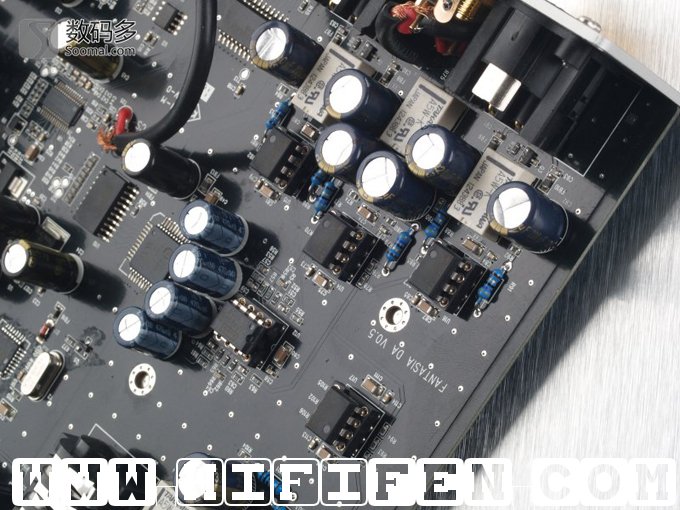

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 采用5颗运放,其中1颗为OPA2134,4颗NE5532

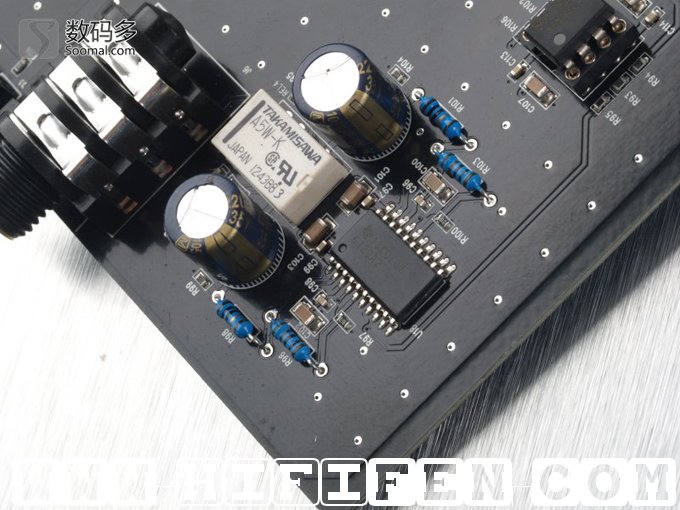

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 耳放电路的功放芯片为TI TPA6120A2

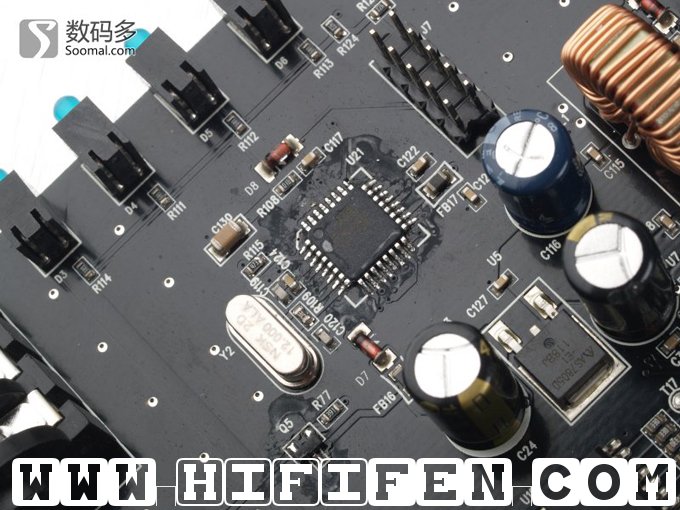

TempoTec 节奏幻想曲外置立体声解码器[工程版] - ATMEL ATmega8A逻辑控制芯片

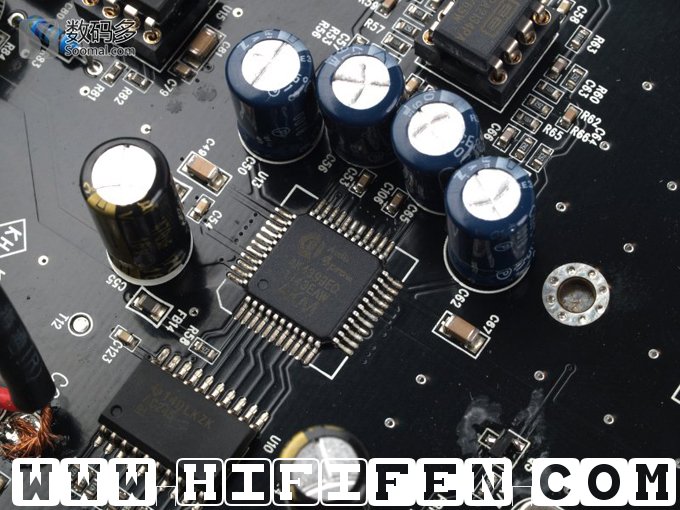

TempoTec 节奏幻想曲外置立体声解码器[工程版] - AKM AK4399 DAC芯片

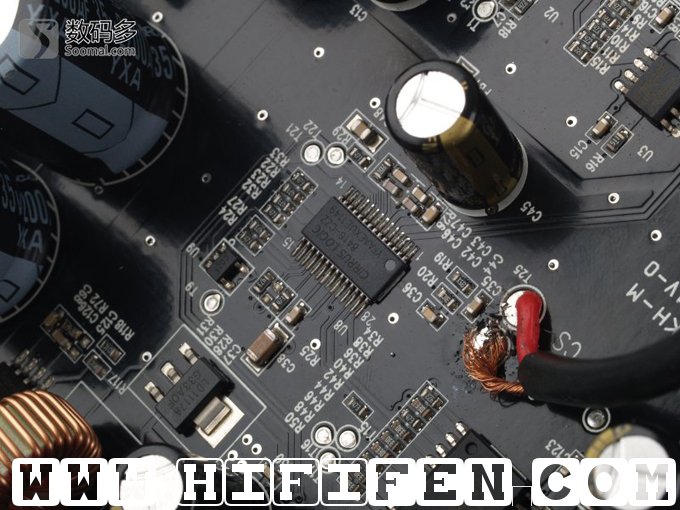

TempoTec 节奏幻想曲外置立体声解码器[工程版] - CS8416数字音频接收器

TempoTec 节奏幻想曲外置立体声解码器[工程版] - USB 音频控制器芯片

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 电容

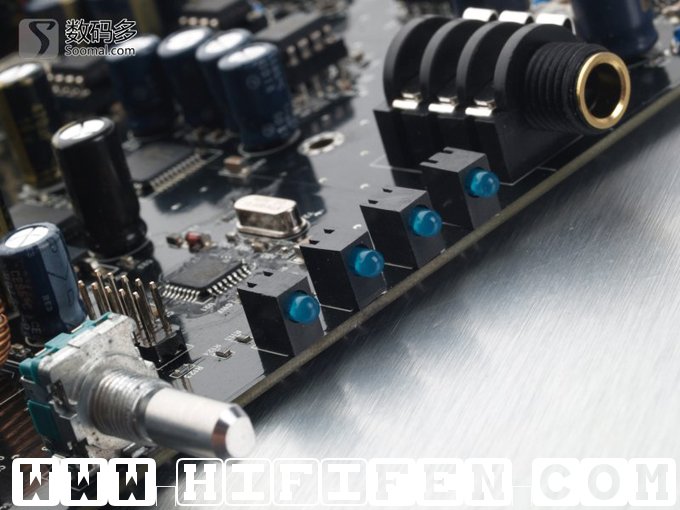

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 前面板的状态指示灯

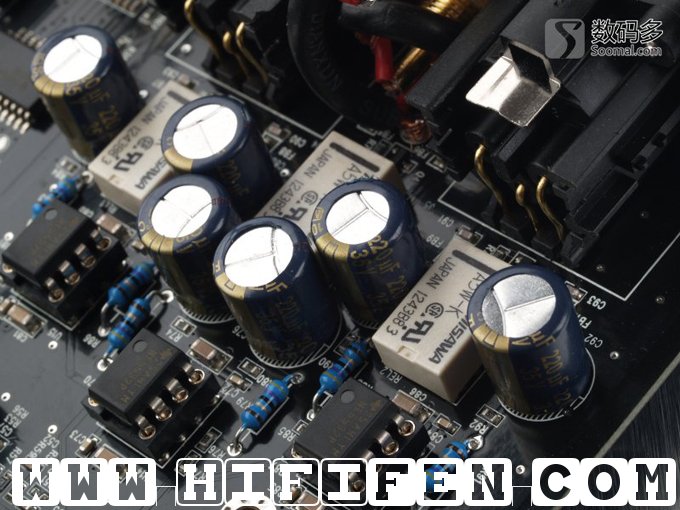

TempoTec 节奏幻想曲外置立体声解码器[工程版] - 输出部分的电容和继电器

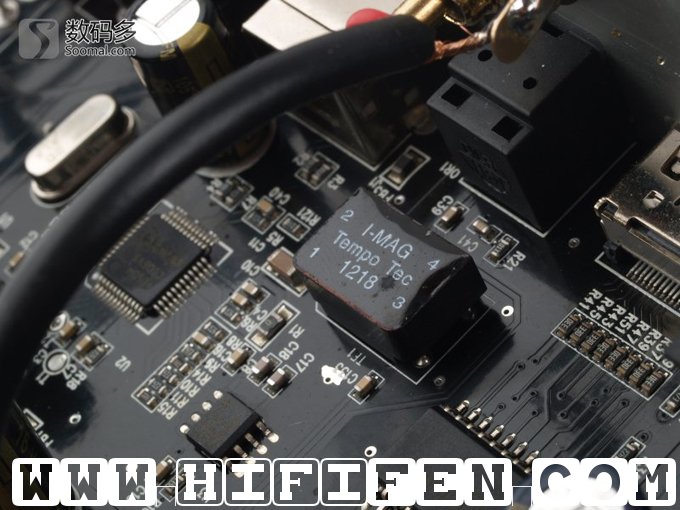

TempoTec 节奏 幻想曲 外置立体声解码器[工程版] - 数字音频隔离变压器

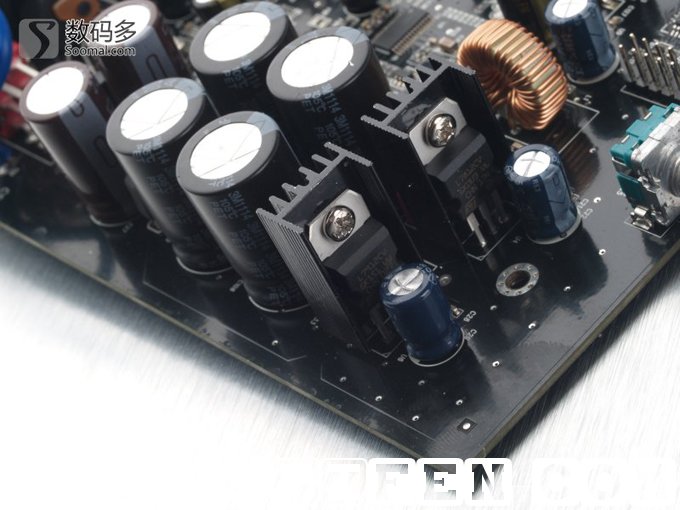

TempoTec 节奏 幻想曲 外置立体声解码器[工程版] - 意法半导体ST L7812CV和7912CV稳压器

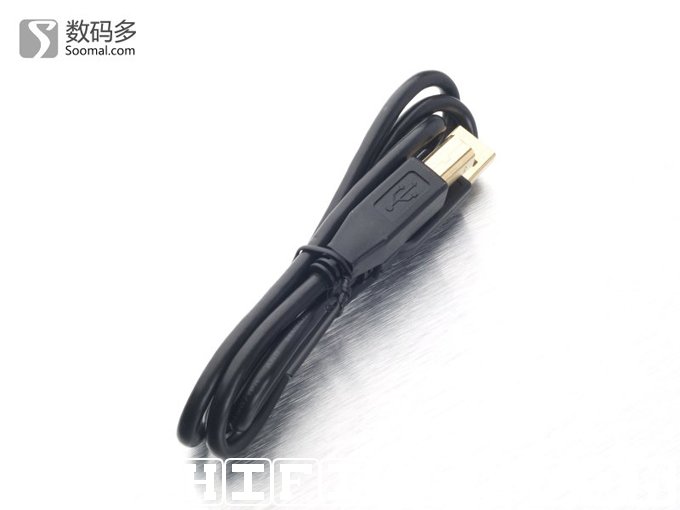

TempoTec 节奏 幻想曲 外置立体声解码器[工程版] - USB数据线

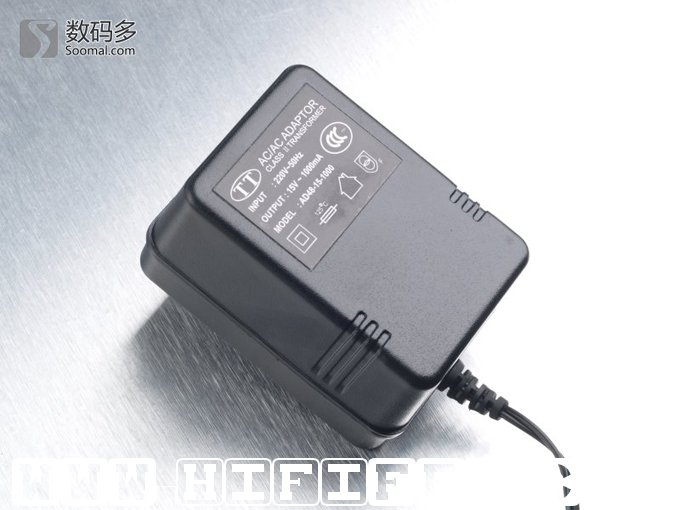

TempoTec 节奏 幻想曲 外置立体声解码器[工程版] - 外置电源
