DIYer们就是爱折腾,尝试过PCM1792*4、PCM1702*4、TDA1541A(多种版本)、AD1955、AK4396等声音后,自然寻找其他芯片的声音来对比。网上浏览,发现来自英国的高端DAC WM8741,是WOLFSON的旗舰DAC,性能卓越,被LINNE评价为最具模拟感的音频数模转换器。

相关阅读:WM8805+WM8741X2音频DAC软控解码器试听评测烙铁尖上的DIY 并联版WM8741 DAC折腾记

WM8741是具有24bits/192KHz数据处理能力,内置5种可设置响应特性的数字滤波器的一体化Σ-Δ型DA 转换IC。该IC可以作为双声道DAC也可以做为单声道DAC,模拟输出为差分电压型,当作为立体声输出时,左右声道各有一对差分输出。作为高端的DAC,其性能自然很卓越,作为单声道用时在48KHz取样率的情况下信噪比高达123dB,失真度0.001%。必须尝试呀!

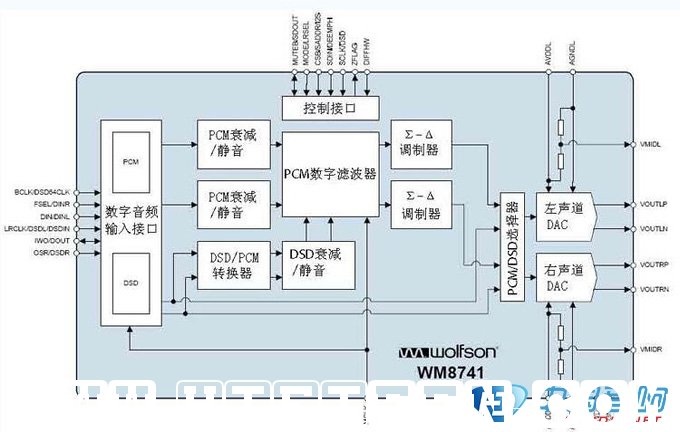

WM8741的原理图如下:

于是寻找套件,找到了,然后开始尝试。

焊接过程中由于管脚太细的原因几乎放弃,其中有一个管脚明显被弄的有点偏了,好在不影响,用了近一周的时间,总算成功,六日两天煲鸡,效果很好,与TDA1541A的声音很像,但又有自己的特点,清晰、明确、声场较近,比较喜欢。由于怕制作过程中失败,元件的选择和焊接用心度上略差,但成功之后,信心大增,未来会不断改进。

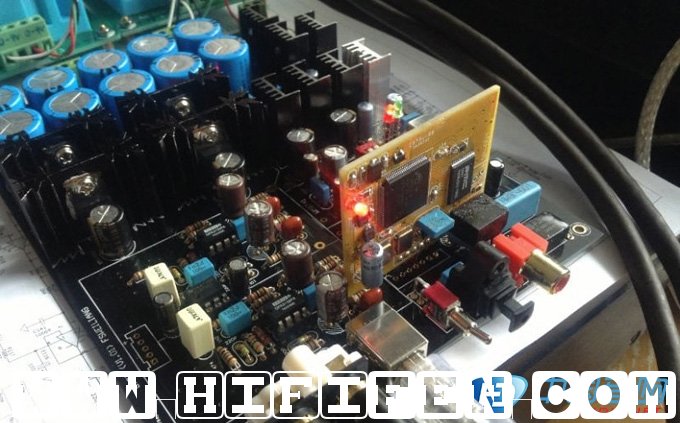

1、整体效果图

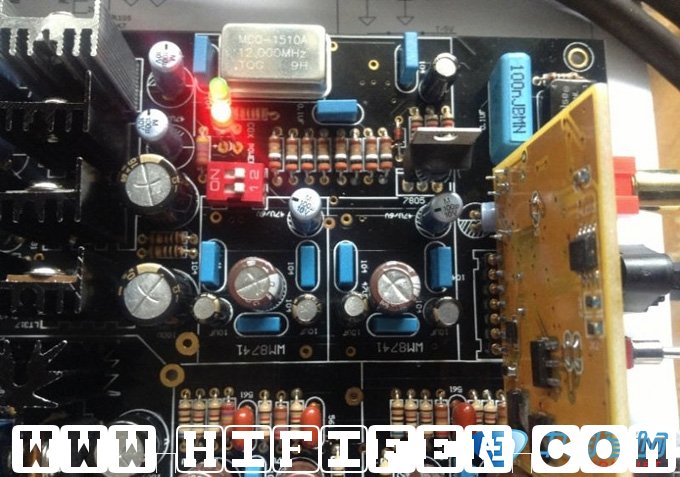

2、解码部分及CM6631子卡

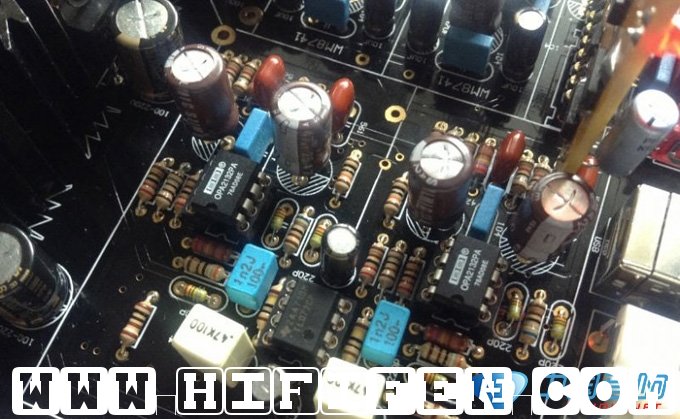

3、输出部分,双运放加中点电路

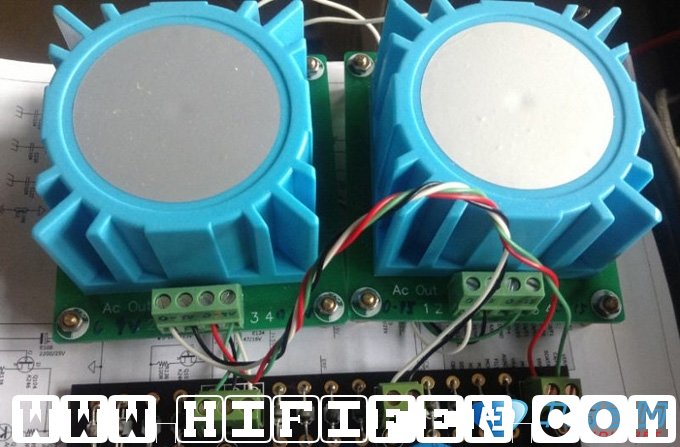

4、给力小牛(双9+双15)

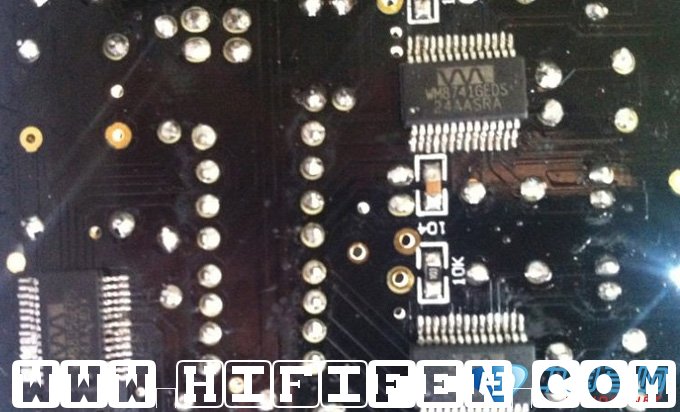

5、双WM8741焊接,其中WM8805的一腿明显被我弄歪,好在无影响,谢天谢地!
