如果你的数字接收设备采用的是水晶CS841X的数字接受芯片，那么这种简单改装就是有意义的，现在很多DAC设备都使用的是CS841X芯片，因此我们还是写出这份简单改造的方法。否则这种改造是无意义的，改造前，请确认数字接收设备的数字接受芯片是否CS841X。光纤收发器元件一般具有3-4个引脚，一共3种功能，正5V输入、信号以及地线，做一个到同轴转接器相当简易，将引脚和RCA端子对应并正确连接5V电压即可。但光纤收发器并不是怎么好买到，就算有，价格也不斐，最好的办法就是从带同轴和光纤端子声卡的子卡下手，下面的例子以BlackGold II的子卡为改造实例。

　　BlackGold II的子卡带有光纤和同轴输入输出，以及电源输入等接口，改造起来非常简单。而且有单独的销售。

　　

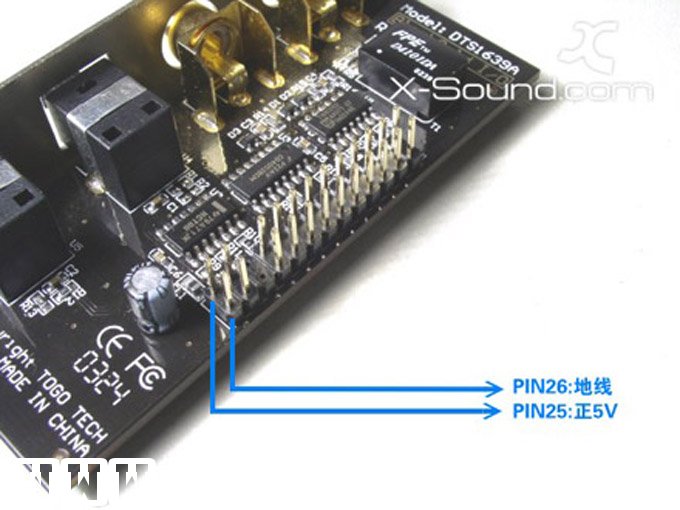

　　子卡上的一排Pin分别定义了不同的功能，查阅BlackGold II的使用手册，可以得知，Pin25/26是我们需要的电源输入，其中25为5V输入，26为地线，这样的电源在计算机中很容易得到，看看你的机箱内的电源插头，很容易找到黄黑黑红排列的那种，其中红代表5V，黑表示地线，动手做一根转接线吧，相当简单，我们就不罗嗦这根线如何做了，可能你会觉得连接到子卡的插头不好找，找一根机箱上的LED线看看，插头是可以被利用的。

　　

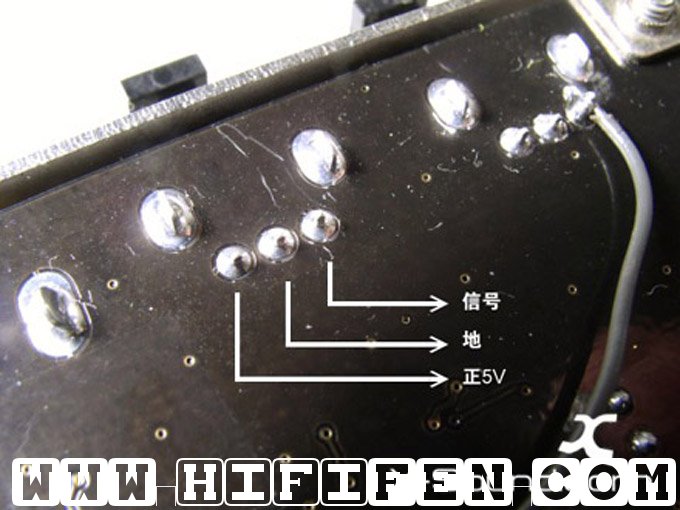

　　不同的光纤收发器的引脚定义并不相同，BlackGold II子卡上的光纤收发器的引脚定义如图，请一定分清楚。

　　

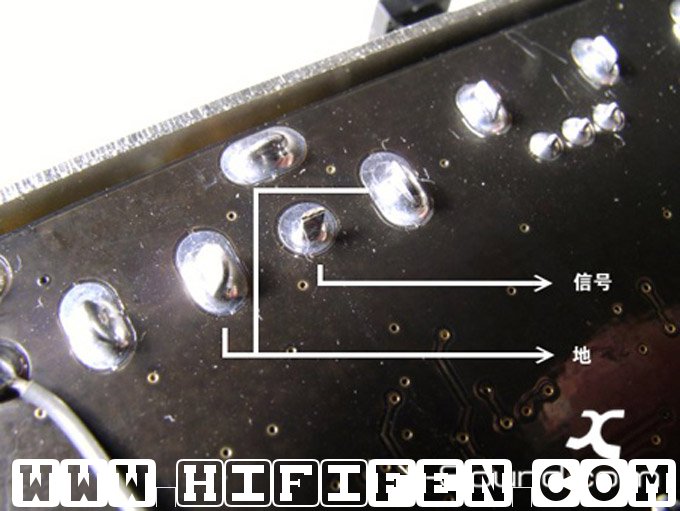

　　这是同轴插座的引脚定义。

　　

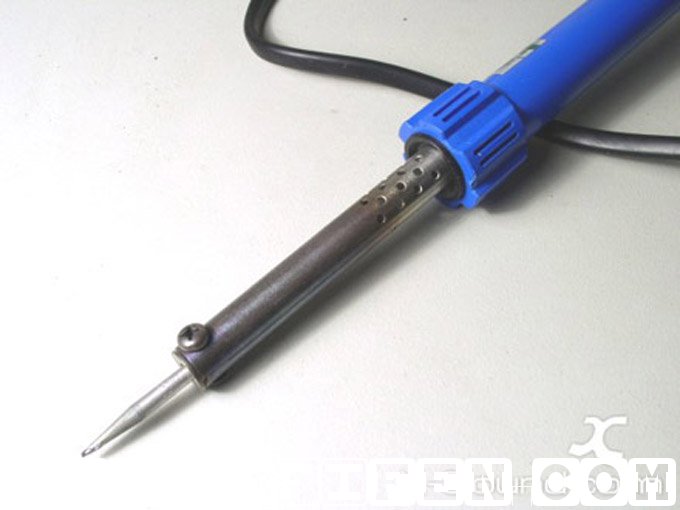

　　准备一把尖嘴的烙铁，子卡上的焊点比较密，这种烙铁才合适。

　　

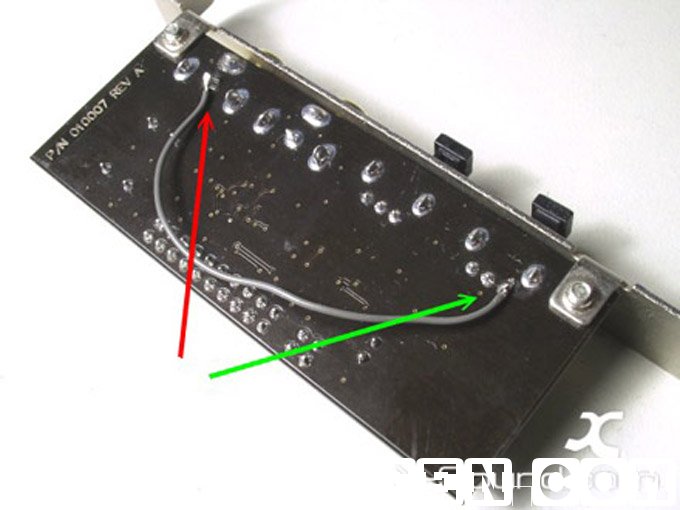

　　将同轴输出插座的信号引脚和光纤输入插座的信号引脚相连接，注意防止短路发生。下一步改如何做？下一步就可以用了，呵呵，就这么简单，注意电源输入千万别插反了，否则可能烧毁光纤收发器。这样的改造很简单，却可以为所有带有光纤输出的声卡或者CD机扩展出同轴输出能力，硬件也没有改得面目全非，要复原也非常容易，这种改造使得我们手头的DMX 6 Fire LT可以顺利的接驳SVDAC01，获得值得欣慰的音质提升。也许你会问，为什么不去将DMX 6 Fire直接和BlackGold II子卡相连接呢，原因有2个，这样改造后，我们可以让所有只有光纤输出能力的音源增加同轴输出能力，2来我们也不想失去DMX 6 Fire LT的录音能力（DMX 6 Fire的MIC in位于子卡），另外DMX 6 Fire的引脚定义没有公开，这会给直接连接带来很大的麻烦。
