制作这款前级的初衷实际上是因为买了一副耳机,虽然这个耳机直接插在IPAD上也是可以听的,而且效果还不是太差,但很想知道配了耳放以后会是什么效果,也是就决定弄一个耳放...坛子里,某宝上看了N天,什么黑鸟,小刺猬,莱曼等等看得眼花,但都觉得不是自己想要的东东,盘算着这家里什么6010,胆前等已都一堆了,唯一就是分离石机前级还只弄过一次,而且效果并不太好,于是决定弄一个石机前级兼耳放,看了坛子里的一些相关资料,一款仿音乐之旅的前级进入视野,这款前级坛子里已有好几位大侠弄过了,而且电路图齐全,这个非常重要,要知道现在光卖板子不提供电路图的很多,很多都是卖了PCB后就石沉大海,更不用说什么技术支持了,更坑爹的是还到处留下BUG和陷阱,呵呵,所以必须要求电路图...于是决定弄这款前级.

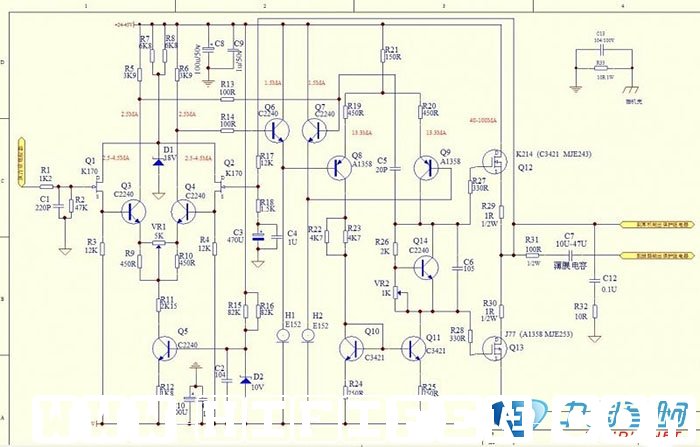

    下面正式开始我的音乐之旅.国际惯例,先上电路图(这款前级坛子里早已有电路图了,但为文章的完整性,还是在这里贴出来,关于电路图的具体分析其他帖子已有详细描述,我这里就不再说了),这个主放大电路,据描述是参考了音乐之旅的某合并机的电路:

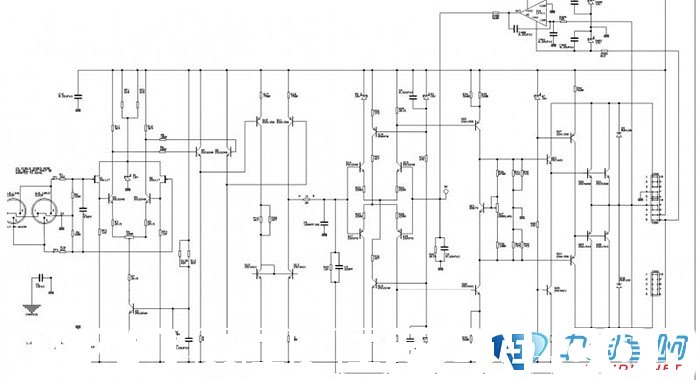

    顺便找了音乐之旅AW120的电路图如下,大家可比较一下:

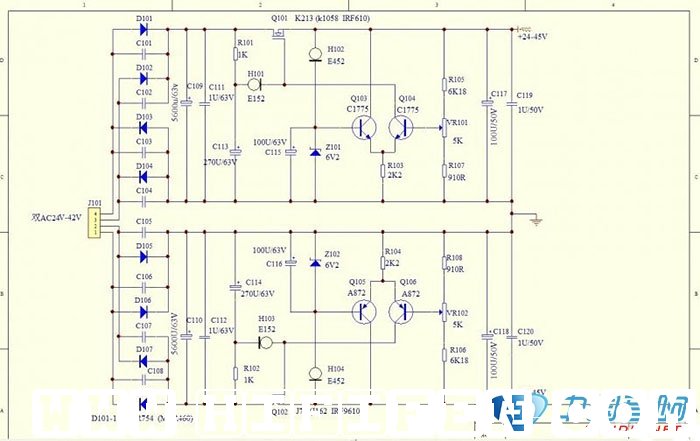

    下面是电源的电路:

    接下来当然就是开始采购材料了,为方便,直接连PCB带零件买了全套,据说这PCB已是第五版了,这个ROE的电容看起来不错,最后的效果也证明了这款电容的实力.

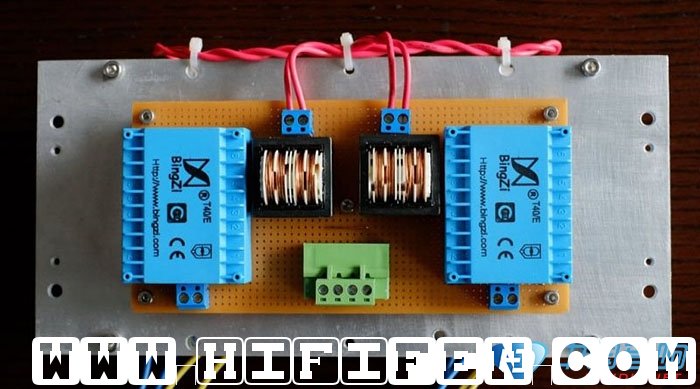

    接下来是让人头大的变压器,家里存货不少,但都没有合适的电压,这款机器要双38V到42v左右,看了很多,箭猪的,TALEMA的等等,不是电压不合适就是价格太烫手,偶然看到一家定制O型牛的,这O型牛是久仰大名,但一直没有尝试过,看了价格觉得还可以接受,于是定了两头100瓦的,经过漫长的大半个月的等待,东西到手,制作还算精致,开始看到引出线是白色的,还以为是用的铝线,后来使用了才弄清楚是用的纯无氧铜线,只不过外面有一层白色镀层,实际用下来,效果非常好,电位器则用了几年前买的一款继电器分流式遥控音量、输入选择组件,就不多说了,后面整机图片中可看到.制作过程倒是比较轻松愉快,这个是电源模块,包括主放大电路及音量控制和保护系统的供电都在这里了.

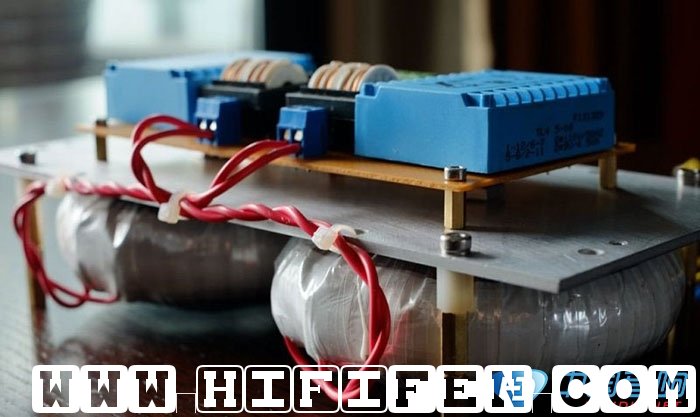

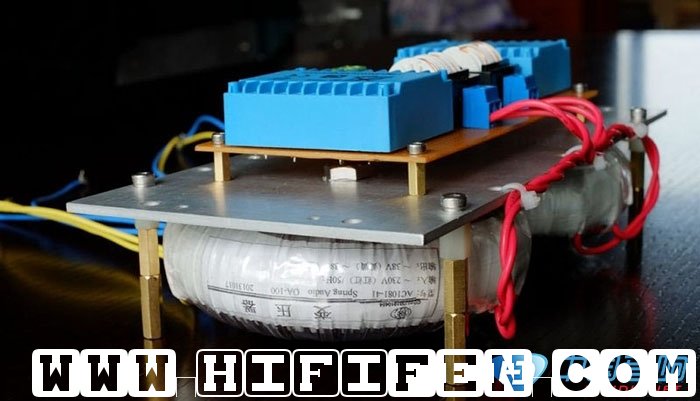

    所有变压器都采用吊装,支撑立柱采用尼龙和铜两种材料,取其不同的协震频率,感觉还是很有效的.

    再来张俯视.

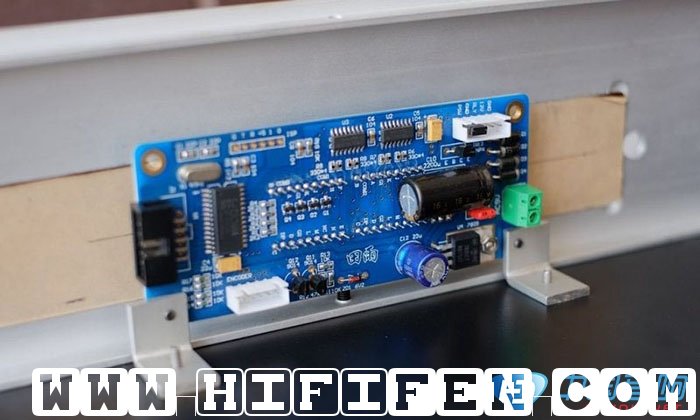

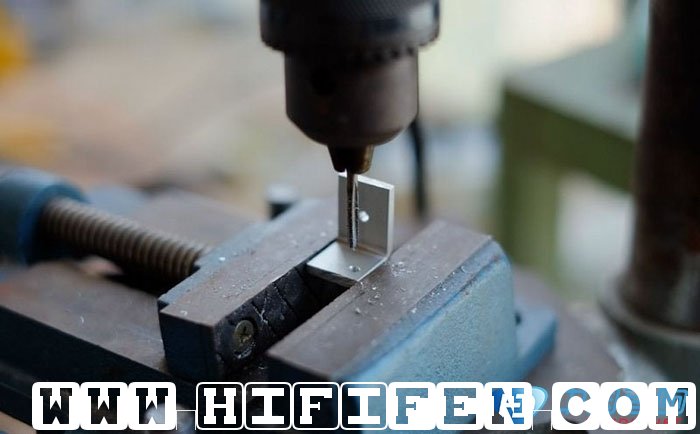

    由于买的是成品机箱,所以相对来说,金工活路不多,只弄了点小东西,看看这个东西是干啥的?

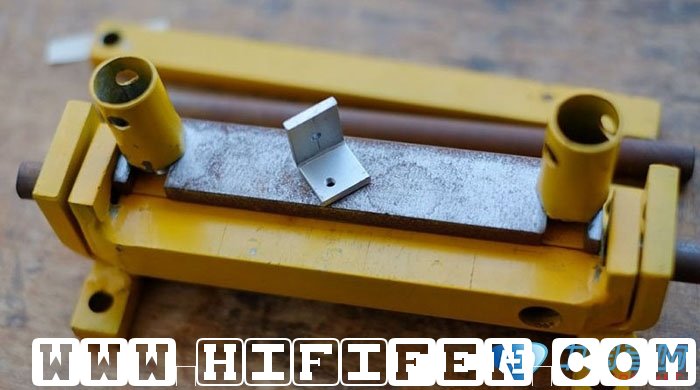

    折弯器还是用的这个,买了好多年了,很好用.

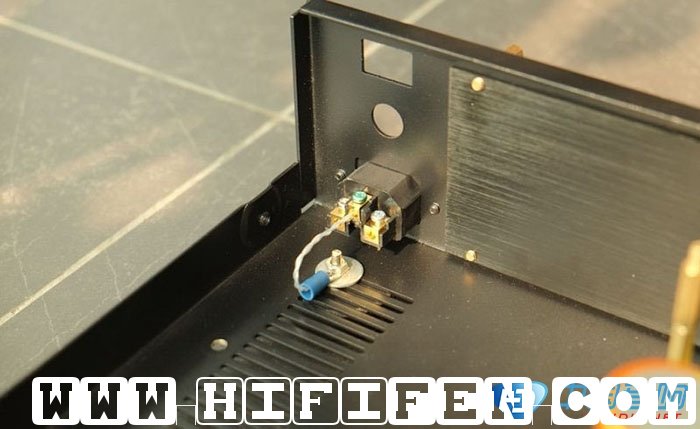

    谜底揭晓.

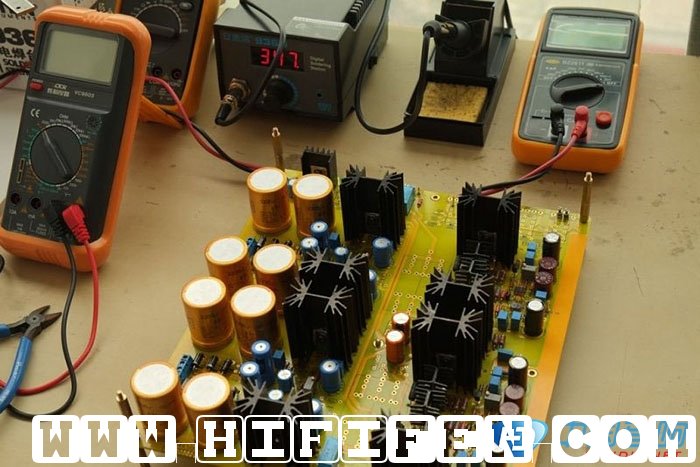

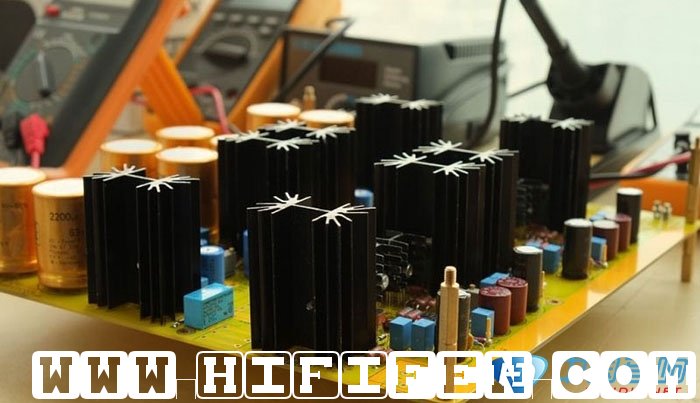

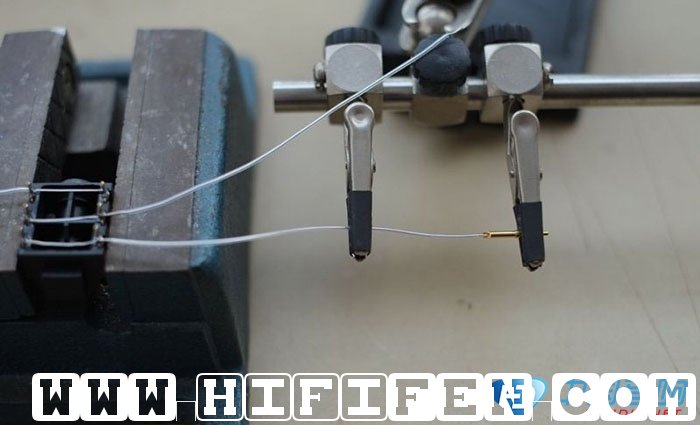

    电路板的焊接调整就不多说了,按部就班.

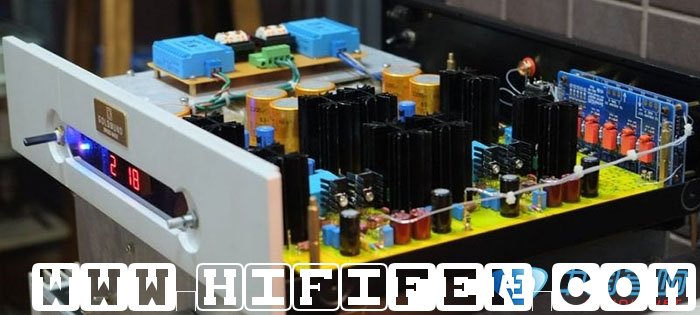

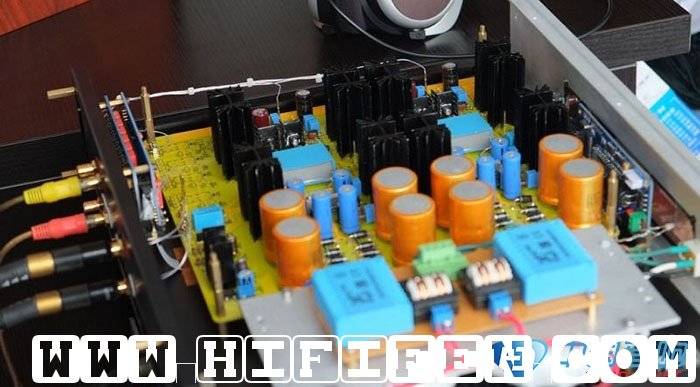

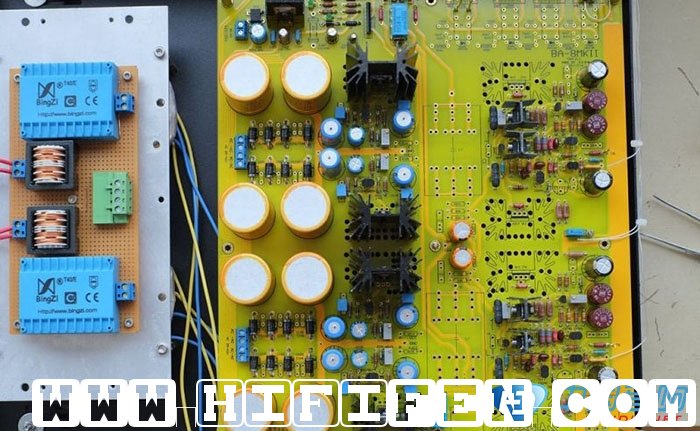

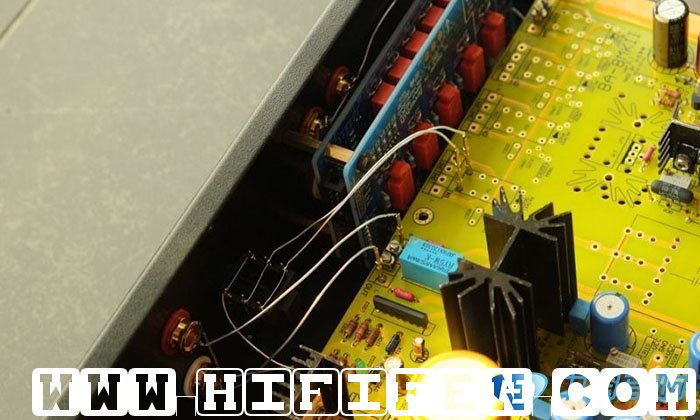

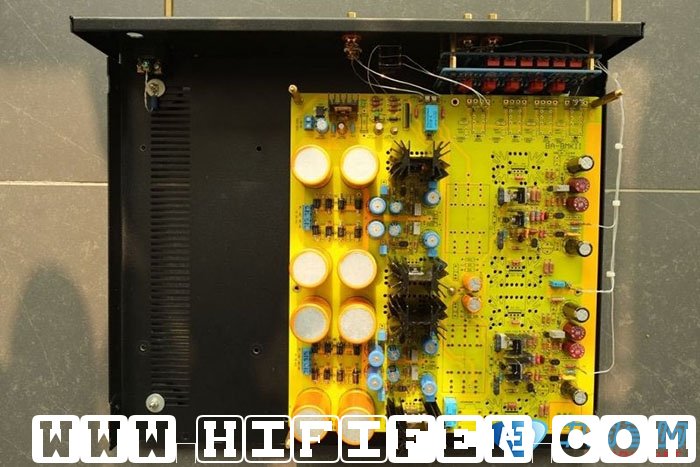

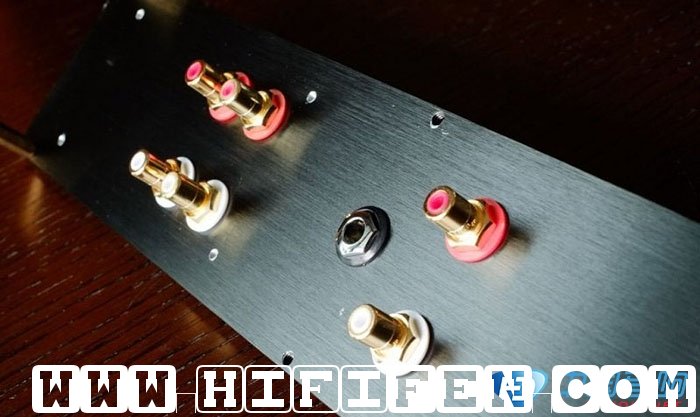

    至此基本的电路板安装已完成,开始总装和调试.

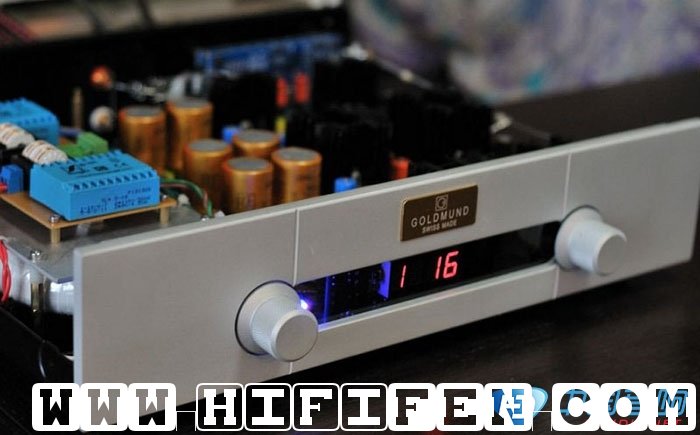

    目前用的耦合只是RIFA 10U的,初步听起来,效果不错,完全发挥了我那耳机的潜力,看来制作还是很成功的,下一步是漫长的校音了,准备多弄些耦合电容来试,M-CAP,U-CAM,V-CAP...做梦中,呵呵!
