某年某月某日,和某个架子的相遇,让从来都是唯物主义论的我相信了一见钟情。

这个架子是我在某个展会内的某个展房内看到的,当时几乎就对它一见钟情,第二天就果断的联系下单,2天后收到。这个架子足足重53公斤,运费就花了300大洋。下面上一些片段照片,记录安装过程。玩脚架玩的就是避震,这个东西见仁见智,不多说,看得懂的可以聊聊,觉得无聊可以无视。

该款音箱架采用了加拿大枫木为基本原料,配合特制的合金材料与合成物料,混合设计制造而成,银白色的外观炫目又时尚。

Finite Elemente(影音智多星)Pagode Edition高级音箱架

Made in Germany 德国制造

它的结构是如何支撑的?

上层的层板每层都有60公斤的承重力,摆放绝大多数的重量级后级扩大机都没问题,最底层的层板承重力更高达100公斤。从外观来看,Pagode Edition最大的特点就是在两侧共四根T字型不锈钢支柱外侧都安装了四方形的塬木柱,使得音响架整体的“木头味“提昇了许多,至于这对声音表现有何影响,厂方并未做详细的说明。底下,就让我们切入Finite Element独特的核心技术,看看它如何敢号称”可将音响架的振动消弭于无形“!

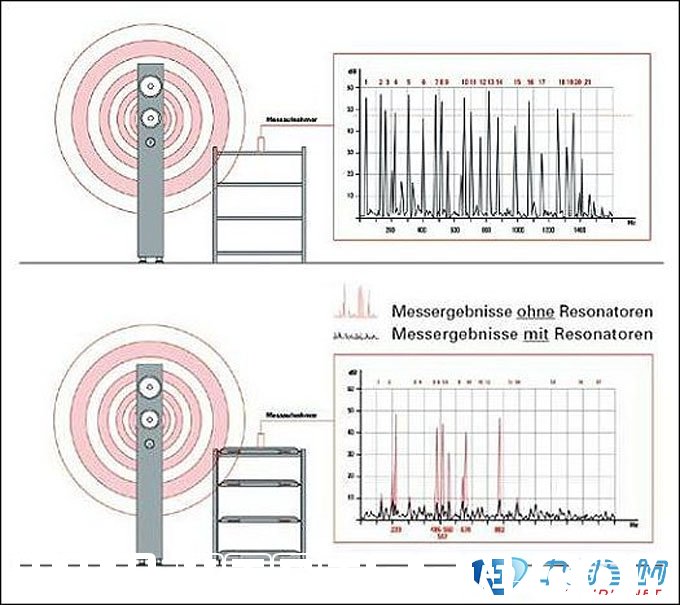

上方第一张图片是一般音响架量测其谐振的状况,可发现从20Hz到1,400Hz有多达二十余的频率有极强的共振,有些能量竟高达50dB以上,这会严重影响到置放其上音响器材的声音表现,包括细节、清晰度与音场都会受到不利影响。至于Finite Elemente的音响架呢?透过精密计算的结构,除了少数几个频率(上方第二张图片红线部分)外,全频段的谐振频率都可降至10dB或更低。

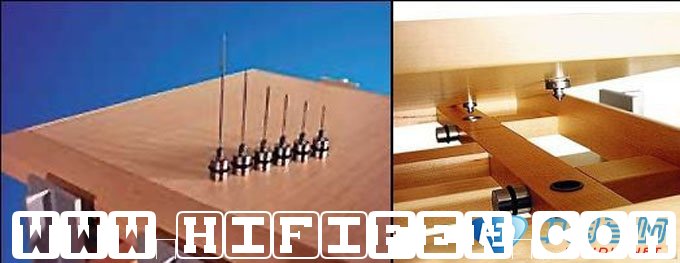

那么,红线部分那几个频率的谐振怎么办,就放着不管吗?当然不是,Finite Elemente由音叉得到灵感,针对红线部分的六个主要谐振频率(包括220Hz、486Hz、512Hz、550Hz、670Hz与882Hz),设计了六根长短不同的”谐振共振器“(Resonator),在每层层板底下的支撑骨架两侧各有两个中空圆孔,将特定的”谐振共振器“插入后,就可将这些主要谐振频率的能量消除掉(上方右图两根横向露出的不锈钢圆柱,就是”谐振共振器“的头部)。

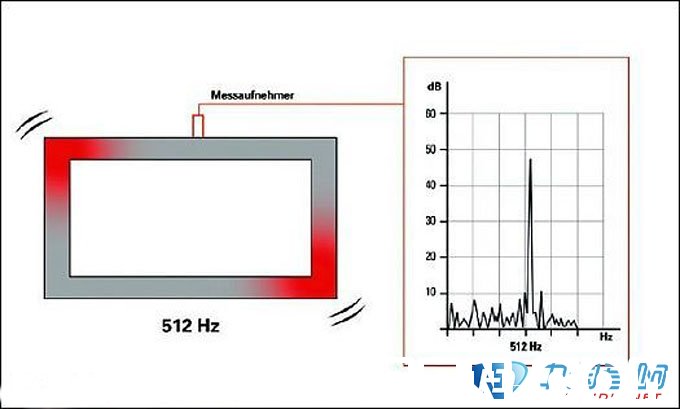

我们来看看”谐振共振器“是怎么发挥作用的,以上图为例,此木框在512Hz有个主要的谐振点,因此谐振频率的能量在此木框上是无法排除的。

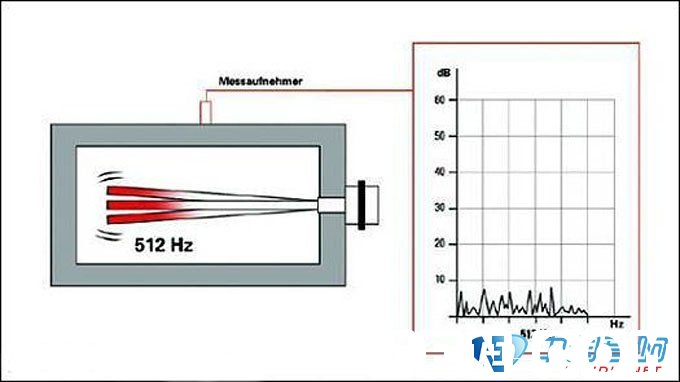

而插上一根512Hz的”谐振共振器“后,木框上512Hz的谐振能量会传到其顶部长条状的结构上,并产生剧烈的谐振。有90%的能量将会分配到”谐振共振器“上,其中70%会透过振动转换成热能被排除掉,如此一来木框512Hz的谐振便大幅降低了。原理听起来似乎很简单,但真正实现起来是很复杂的,其长条状结构直径与长度的取舍,都是经过长时间的研发测试才能完成。
