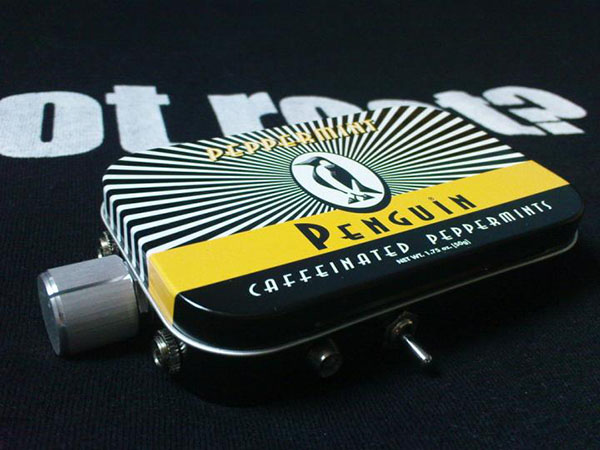

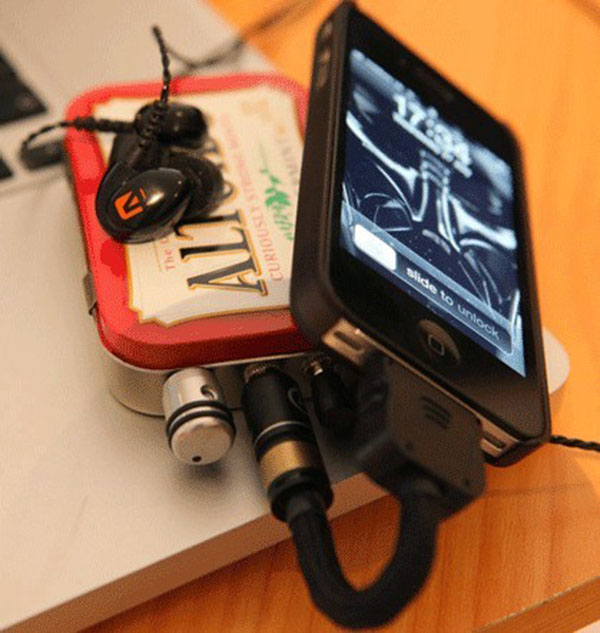

有时候我们买了一款好的耳塞,用手机上听音乐,由于手机的推力不够,无法释放耳机真正的音域和频响,所以我想用简单的工具制作一个耳机放大器.由于我喜欢企鹅牌的薄荷糖(铁盒的口香糖也不错.),所以最终我决定用这个薄荷糖的盒子做一个漂亮的耳机放大器.我相信这可能不是最好的方案,作为一个普通的电子DIYer,我愿先这样偿试一下.

    第1步所需工具

    ●制作这个玩意的工具很简单,只需要以下三种:

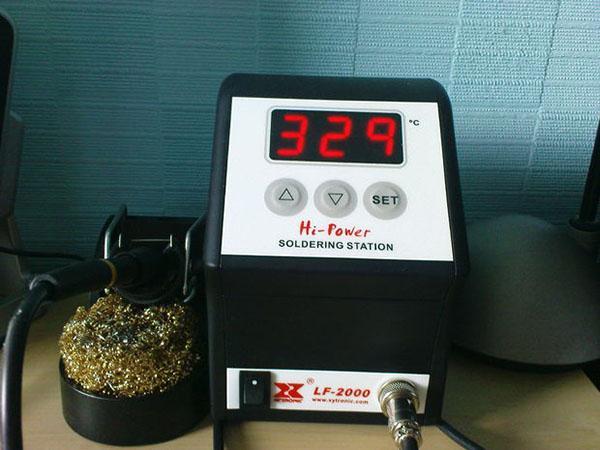

    ●一个电烙铁

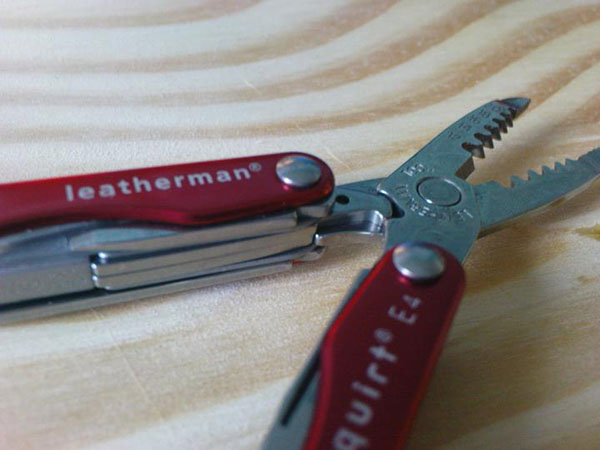

    ●剥线钳

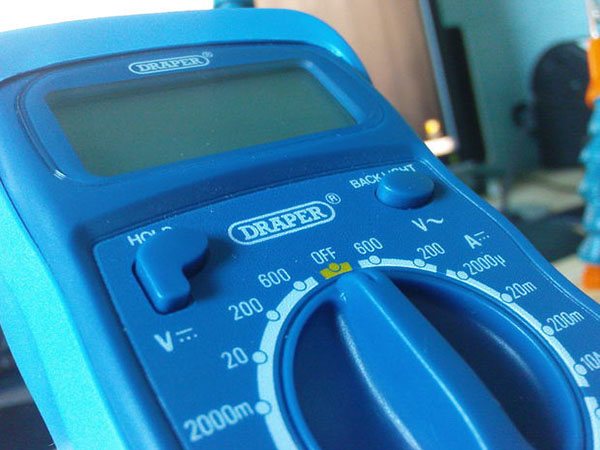

    ●一个万用表

    第2步材料准备

    ●220 µF/35 V 电解电容, 径向引线(X2) Radioshack (272-1029), 购买于:Digikey(P5552)

    ●0.1 µF 金属聚酯电容 (X2) Radioshack(272-1069),购买于:Digikey(E1104)

    ●1/4 W 金属薄膜电阻Radioshack(271-0309)

    ●万能板Radioshack(276-0150), 购买于:T2Retail(2760150)

    ●Opa2132PA,购买于: Digikey(OPA2132PA)

    ●小型立体声插座 (3.5mm) Radioshack(274-0246),购买于:Digikey(CP-3513)

    ●DIP-8 IC sockets插口, 购买于:Digikey(AE7313)

    ●从任何电源上获得的9V电池组

    ●任何一种音量旋钮 (any will do really) 我的购买于:Digikey(226-1033)

    音量控制有2种方案:一种是用ALPS rk097电位器(该电位器带内部开关.当音量调到最小的时候,开关会自动关断.因此放大器外部不需要增加拨动开关,使整体更美观).另一种方案是 Panasonic 10K电位器(比ALPS的调节更平滑,但是没有内部开关).另外还可以增加一颗LED来提示放大器是开着的,用普通的3mm LED就可以了.你还需要一个外壳,类似我的薄荷糖盒子都可以.

    第3步万能板

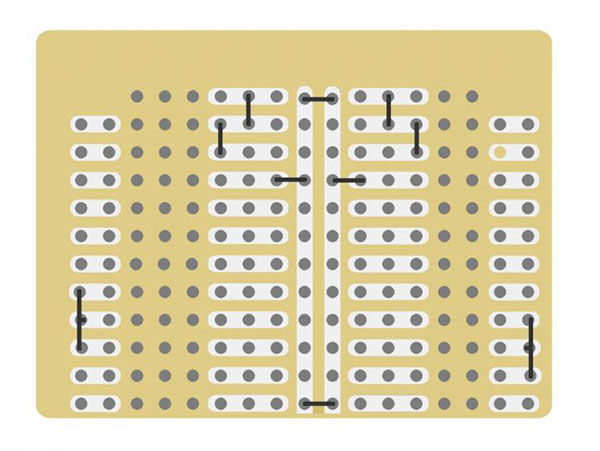

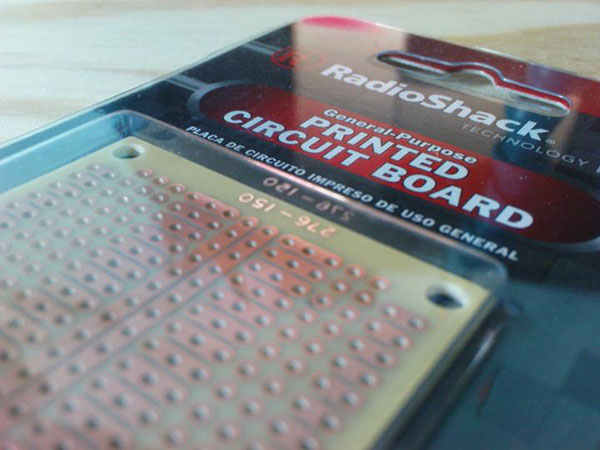

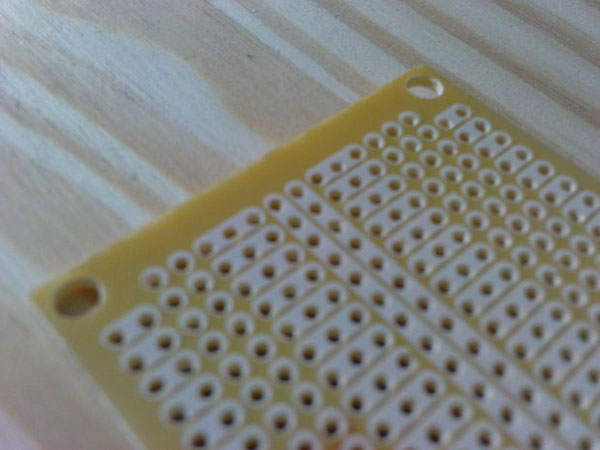

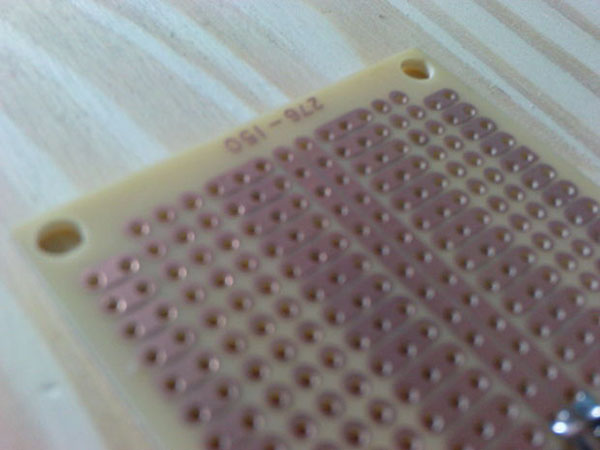

    开始制作前你需要了解这块板子,从图上可以看到这块板有两面:一面是含铜的,另一面用白色标记了覆盖铜的地方.元器件将安装到白色那一面,并且焊接到下面的覆铜层.

    第4步添加跳线

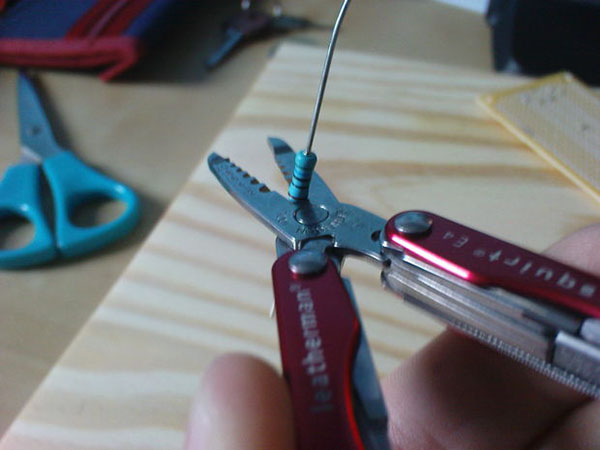

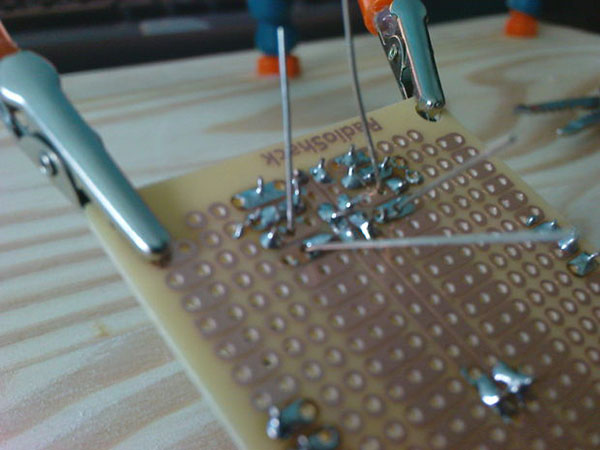

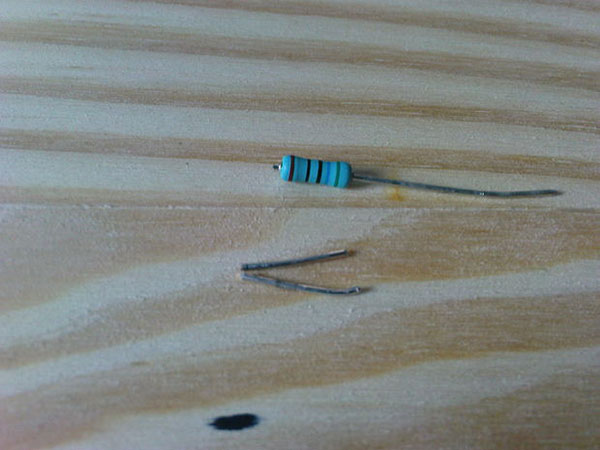

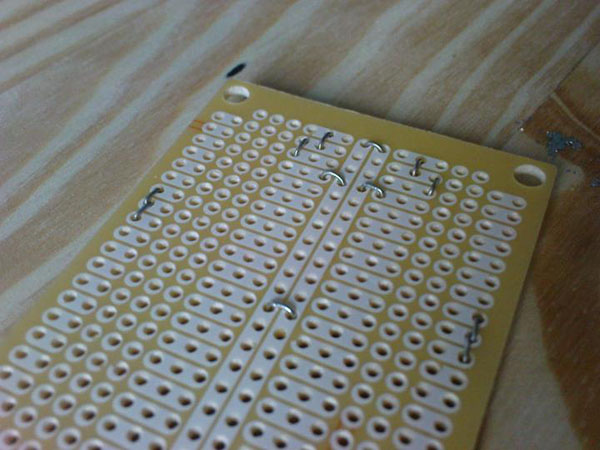

    这些跳线是从其他电阻(电容或LED)的引脚上剪下来的.我剪的是550 ohm电阻上的引脚,一个引脚可以做两个跳线.然后拿住跳线中间,用钳子将一头折成90度,将跳线插到洞里,焊接好.再将过长的跳线剪掉.

    注意:两边不是完全对称的,焊接前要再三检查跳线(以及后面要焊接的元器件)是否在正确的位置上.在焊接完所有跳线后,我们开始焊接元器件.

    第5步接上电源

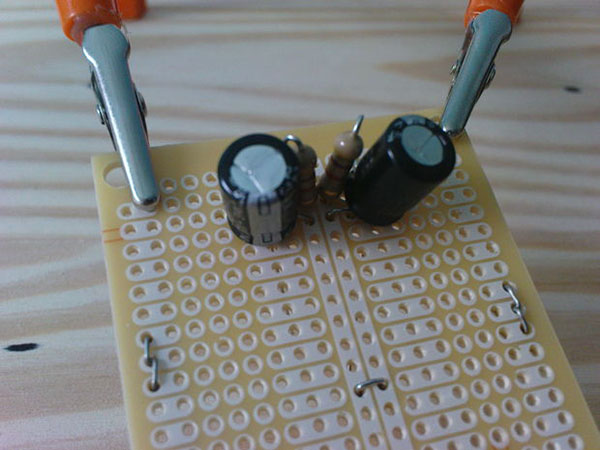

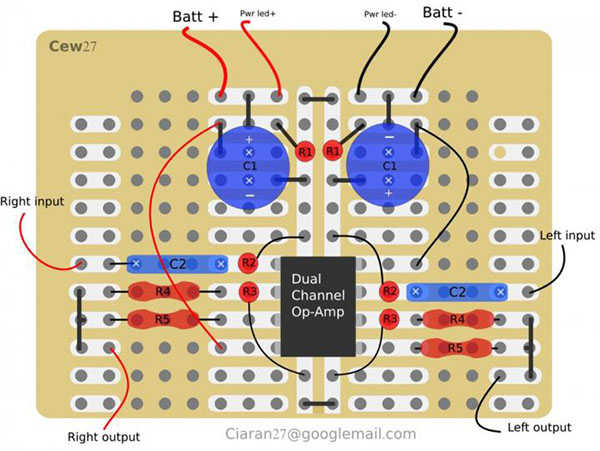

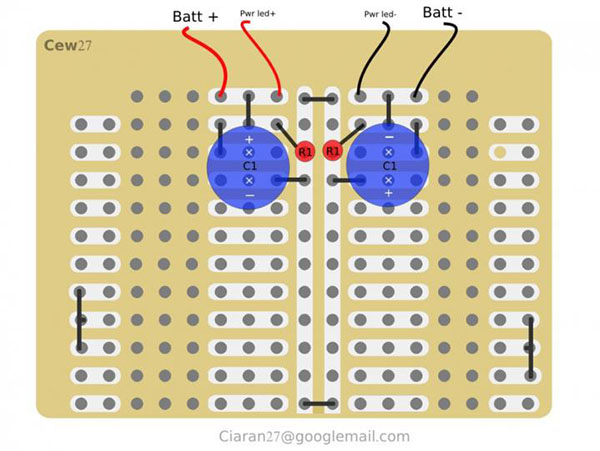

    上面电路图显示的是电源布局和本步骤中电容的极性.电容上较短的引脚接到负极(黑色).我还为电池留了两条线,请不要弄错了.

    r1=4.7 KΩ 1/4 W金属薄膜电阻

    c1= 220 ΩF/35 V 电解电容,径向引线

    把原件放置到相应的孔里,然后弯折引脚固定位置,焊接好后把过长的引脚剪掉.

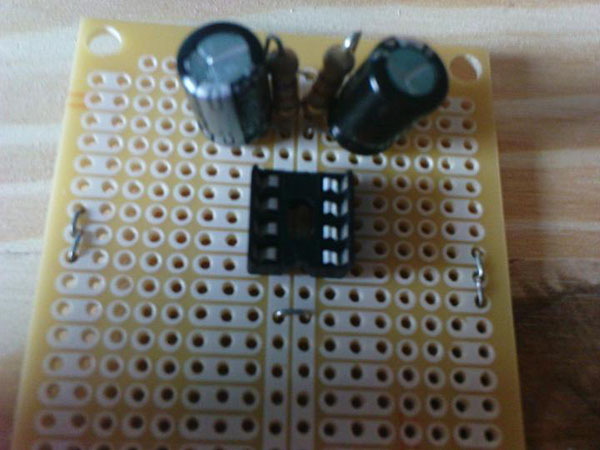

    第6步焊接IC插座

    IC插座的作用是无需重新焊接便可以更换运放IC,同时它能避免运放在焊接过程中过热损坏,而需要重新焊接.

    注意:IC 插座的方向是凹口向下.

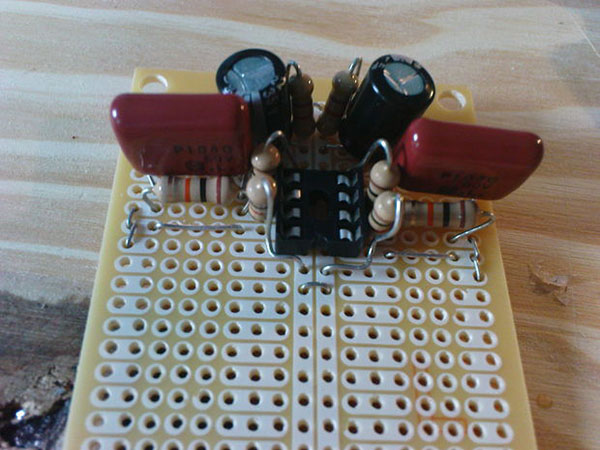

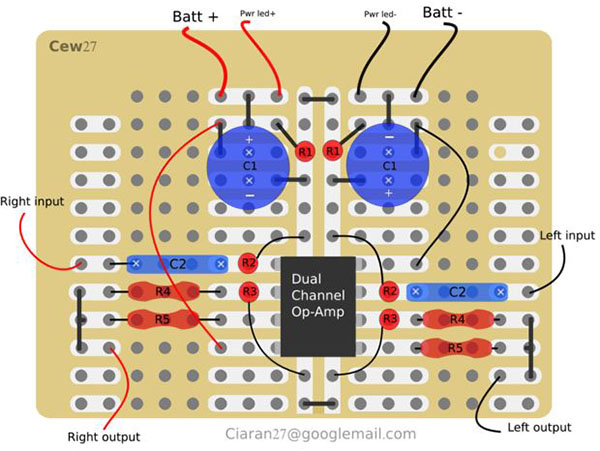

    第7步放大器电路

    R2 = 100 K 1/4 W 金属薄膜电阻

    R3 = 1 KΩ 1/4 W金属薄膜电阻(现在先使用1K 电阻,稍后可以更改)

    R4 = 10 KΩ 1/4 W金属薄膜电阻

    C2= 0.1 F 金属聚酯电容 (X2) Radioshack(272-1069) Digikey(E1104)

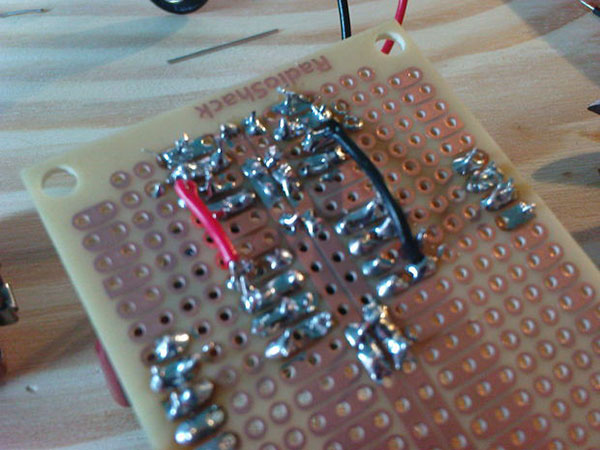

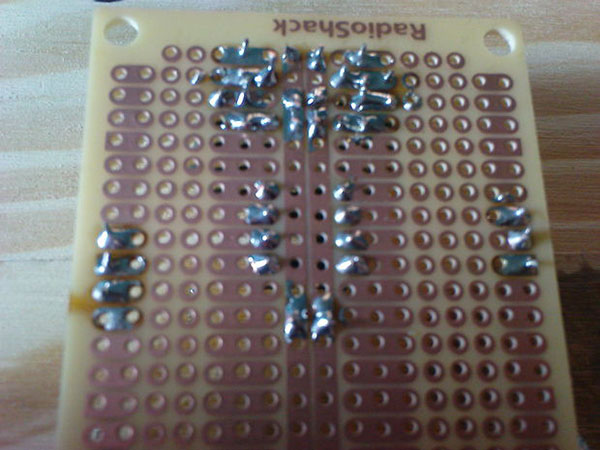

    注意:图中的R5是电阻,但在大多数情况下不需要这个电阻,而是用跳线代替.这里使用电阻是为了避免在没有音频连接的情况下发出噪声.所以我在R5的位置焊接一条跳线.同时你会发现我把引脚搞弯了,其实你可以指甲剪把它全部剪,这样看起来比较整齐.还有两条导线需要焊接,为了美观,我把这两条线焊在了背面.

    第8步插座和音量控制

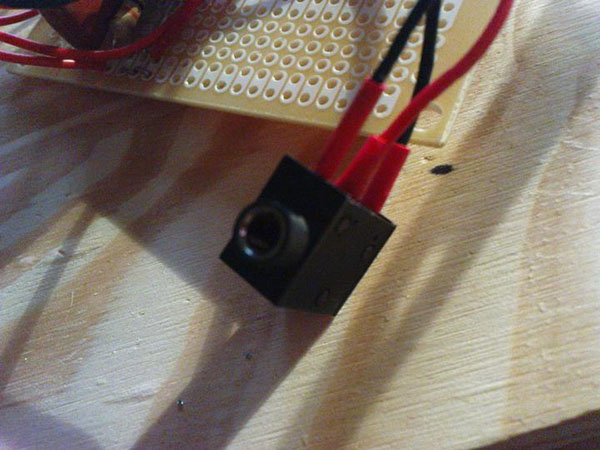

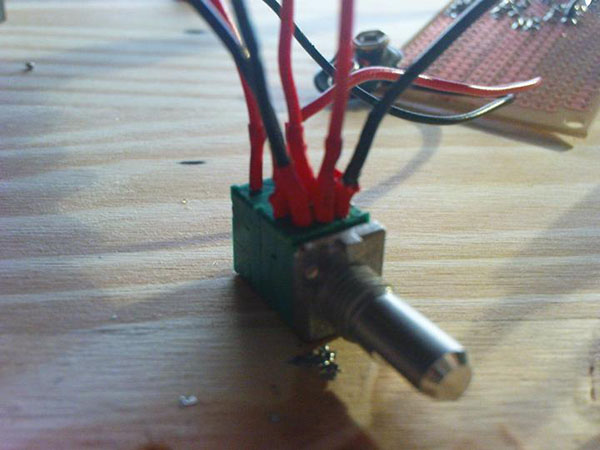

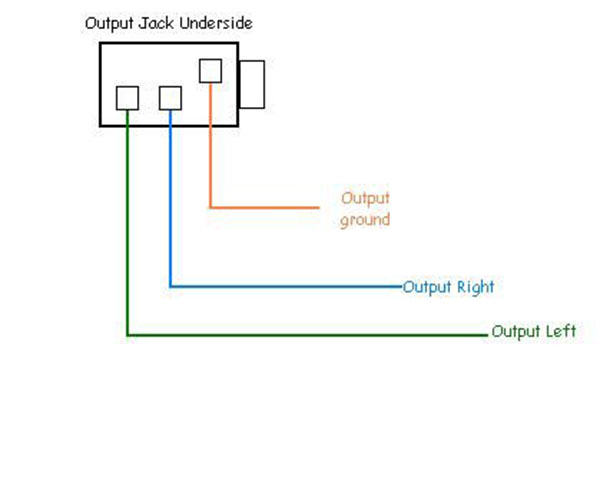

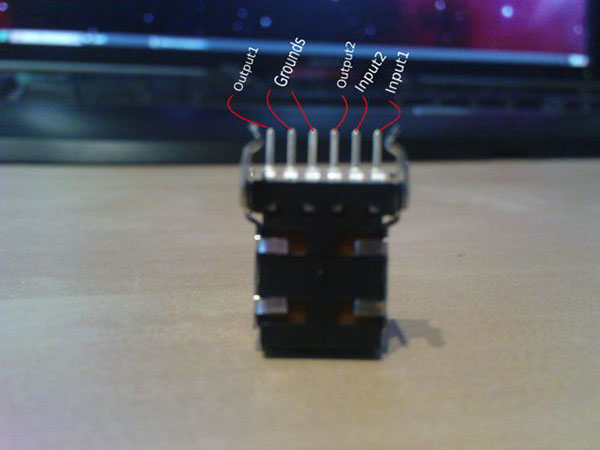

    首先将耳机接口的所有引脚焊接约2寸长的导线.这一步完成以后,我们可以焊接上电位计(这里还不会连接到放大器,因此你不必担心布局,只需要将接口的每一个引脚焊接导线.你的接口可能和我的不一样,但通常都是从上到下的顺序.剩下右边接地.

    注意:我指的是输入,所以il,ir和ig表示左边输入、右边输入以及接地.

    第9步制作完成

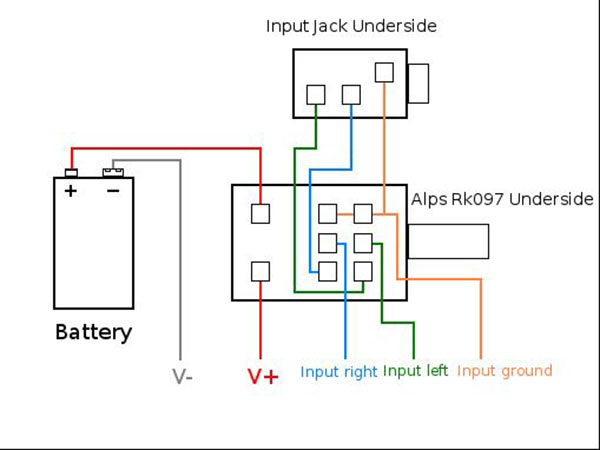

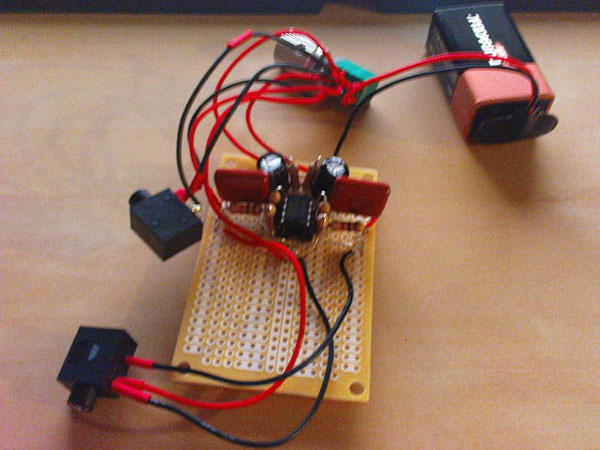

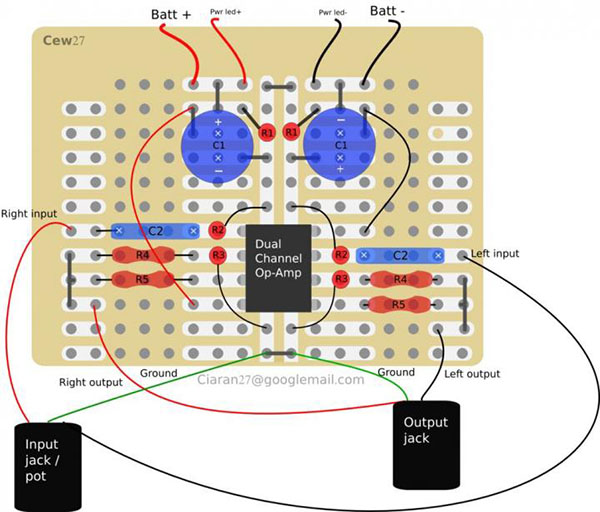

    所有接口和端口的连接都显示在下图,请花几分钟时间去理解这个电路图,这个图涵盖了这一步所要讲的内容.当你安装电路图正确连接所有元器件,焊上电源(9V电池)并打开.在插入耳机之前检查一下有没有元器件发热.如果有,请取出电池,再检查板子背面的焊接跳线和短路,并确保你的制作和电路图一样.

    第10步安装外壳

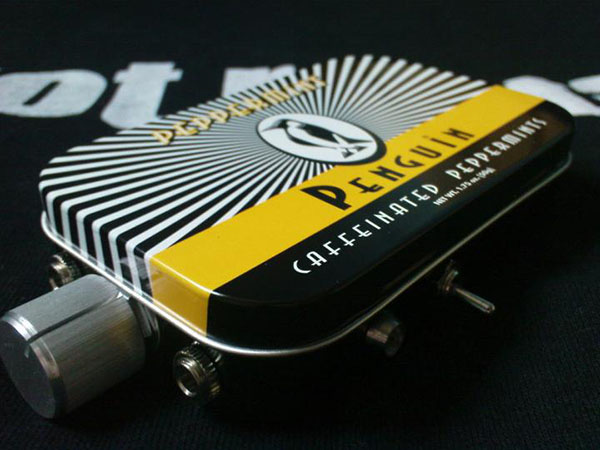

    把薄荷糖的盒子放好,在对应位置钻一个大小合适的孔,把电路放置在盒子里面.记住要用绝缘胶、泡沫或者橡胶垫把盒子底部绝缘开来.这样做能防止短路的发生.做好后你就尽情享受你的音乐吧!
