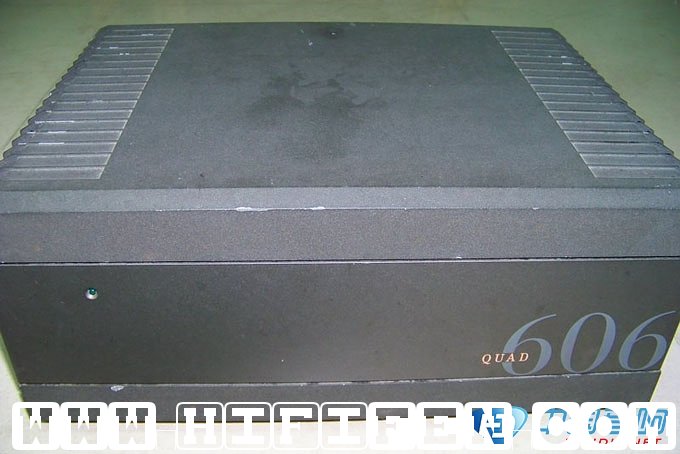

近期HIFIDIY论坛举行了联合制作活动，其中一款机为仿QUAD 606 ，这款电路采用电流倾泻式设计，是一款设计非常巧妙和有名气的电路结构，我手上刚好有一台原厂机，拿来测一下它的技术参数，看看到低怎么样。

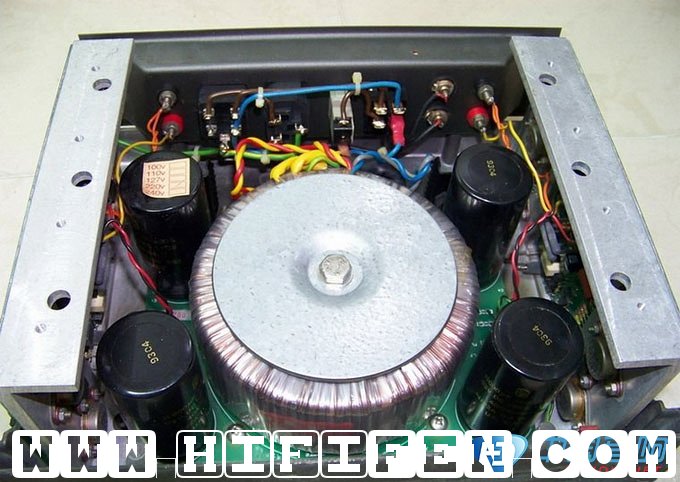

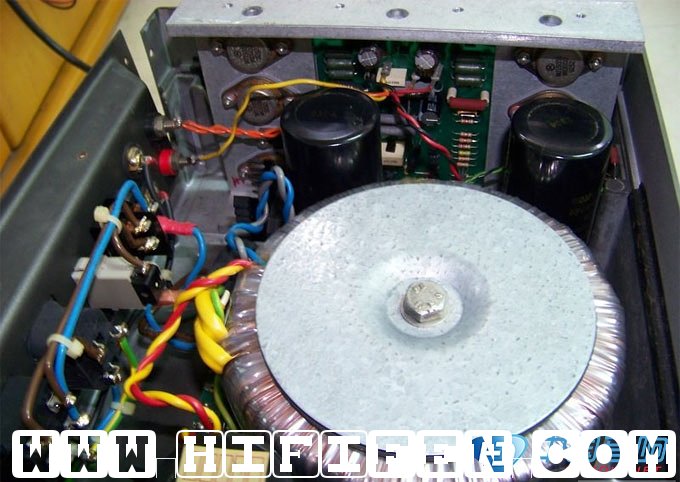

　　打开机箱，发现硕大的环形变压器占了机箱差不多一大半的面积，变压器初次级之间有屏蔽层接地，变压器为大功率低输出内阻设计，此机每声道采用单组电源供电，大水塘作为中点回路，整机一共四只大水塘，提供充足的电力供应，这在后面的测试中可以看出在大电流输出时，还能保持很好的性能。

　　此功放每声道用了三对同极性功率管MJ15003，提供了强大的电流输出能力。

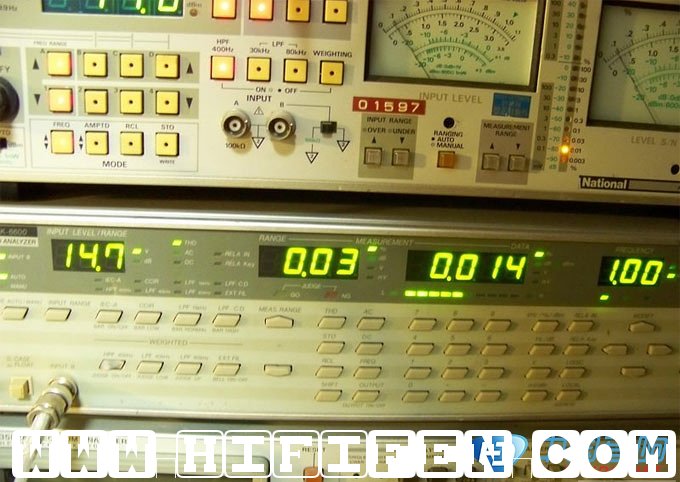

　　8Ω 27W 1KHZ输出时测得0.014THD+N

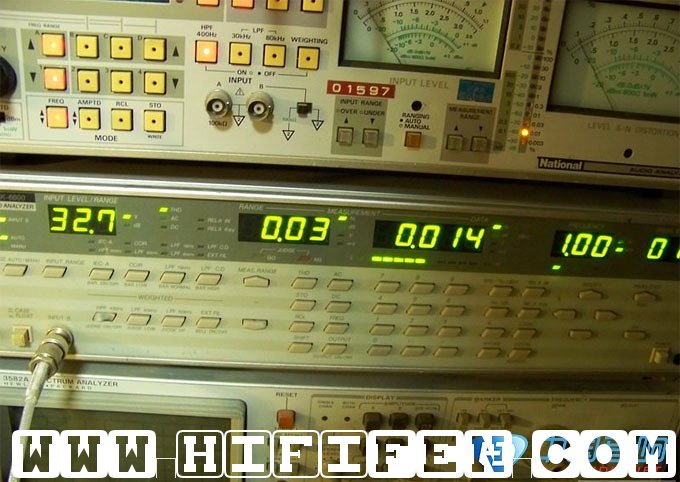

　　8Ω 133W 1KHZ输出时测得0.014THD+N，这说明此机在大动态大功率方面确实有不错的表现。

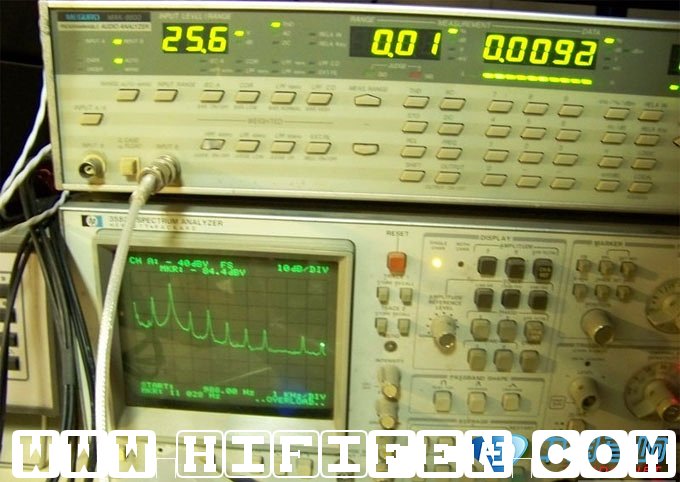

　　8Ω 81W 1KHZ输出时测得0.0092THD+N，证明此机本低噪声较大，同时也说明大功率下此功放依然表现良好。

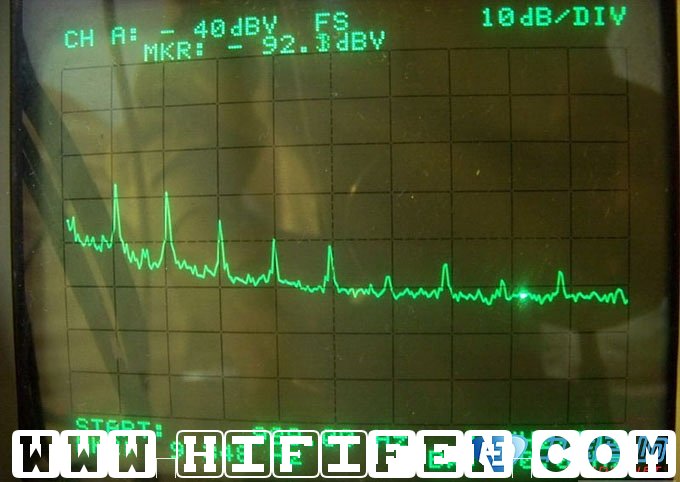

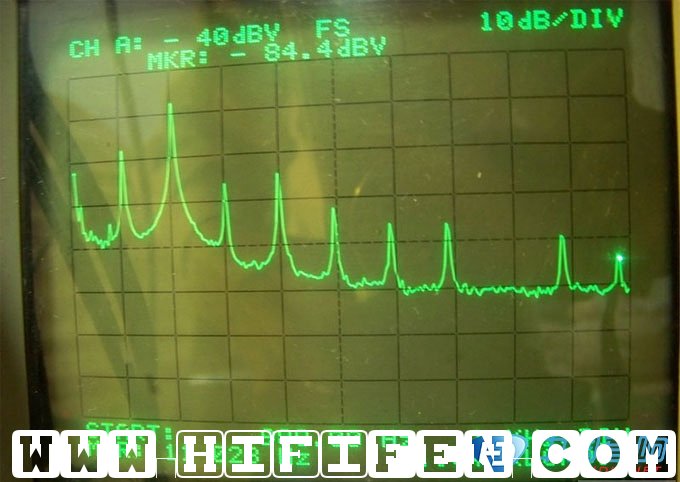

　　大功率输出时失真成份以奇次比偶次谐波大一些，交越失真有些明显，至11次谐波都还清晰可见。

　　在小功率时由于没有了大信号失真，所以是以从高至低依次衰减。

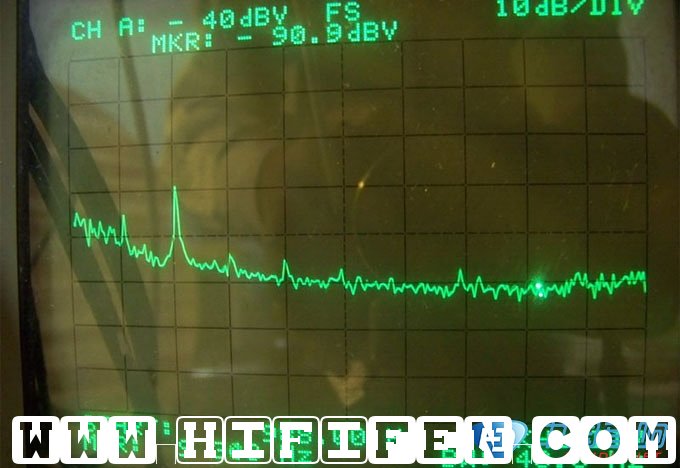

　　在不接负载时失真很小。

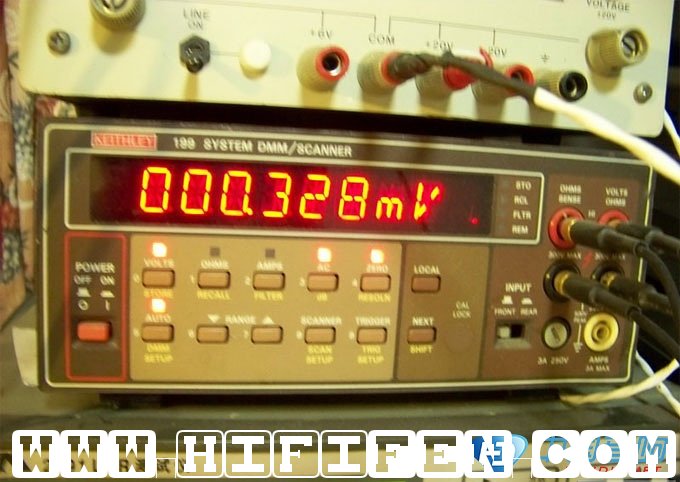

　　输出低噪为0.328MV左右。

　　此机给我最大的感受是电流输出能力很强，驱动能量充足，这对一些食量大的音箱是很好的搭配，140W的输出功率真实有效，并且可以长时间工作在大功率下也非常稳定。小音量下效果一般，可以肯定此机不能有效消除交越失真，所以跟甲类还是区别明显。由此机也可以看出电源设计对功放的重要性。
