从别人那里买了一对无线话筒,只看到高频头的拆机图,没有话筒的,不过看了高频头的拆机图,话筒的应该也差不到那去,所以就买了两套,昨天下的单子,今天就收到货了,通电试了下,效果真的很不错,比我家里的有线话筒声音还要好一些。而且价钱也很实惠,两套的价格还没有一个好的有线的话筒贵,就是赚到了。

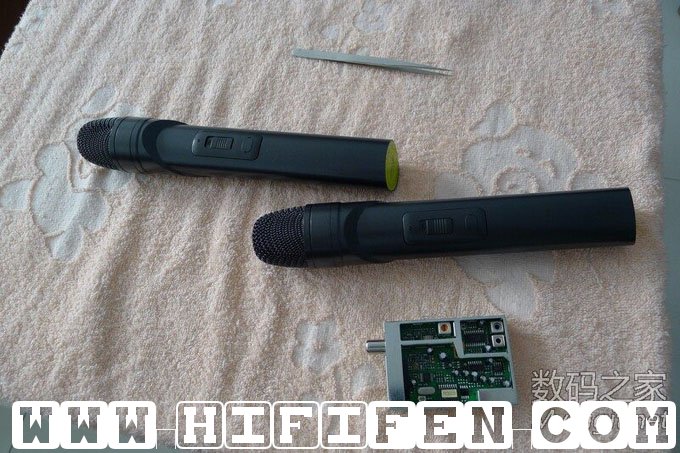

介绍一下主角,话筒和高频头

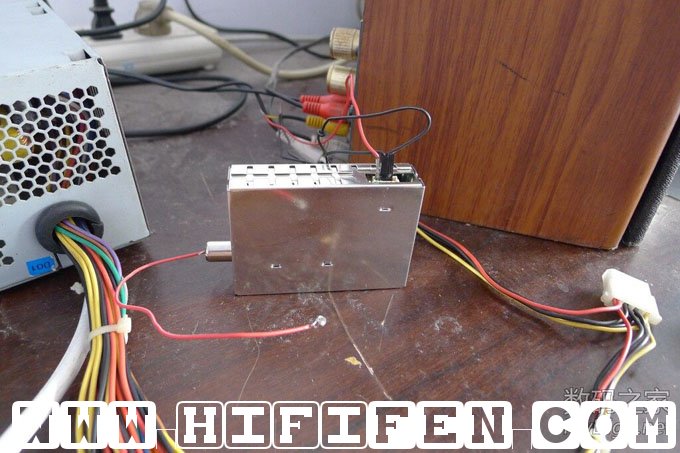

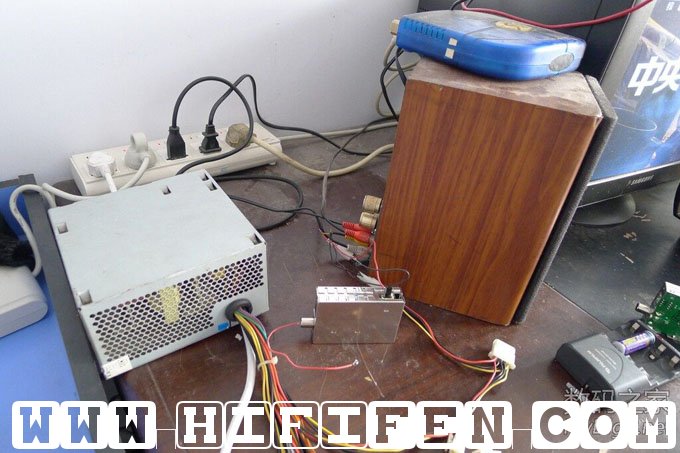

直接连接到音箱上了,用的电脑的电源

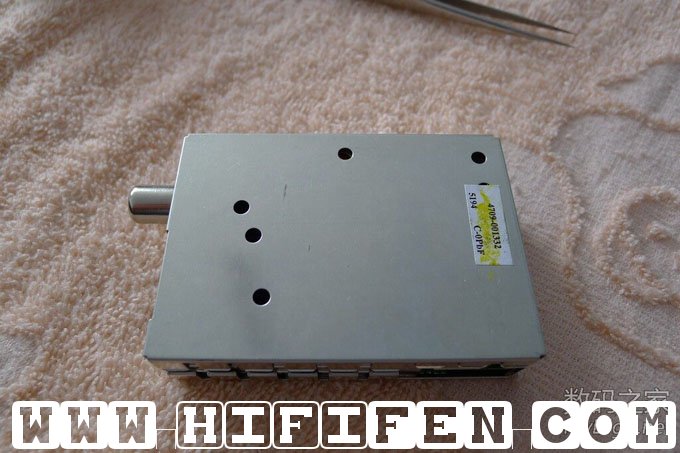

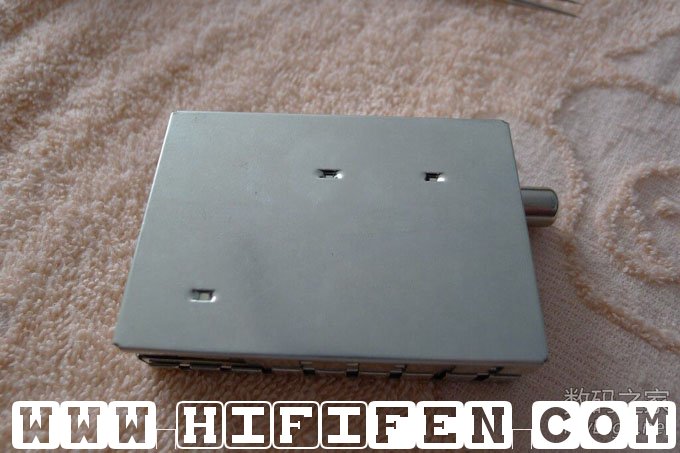

高频头的正反面

高频头的做工、用料都算的上是上上乘,还用了PIC的单片机和时钟芯片,双面板,主高频头

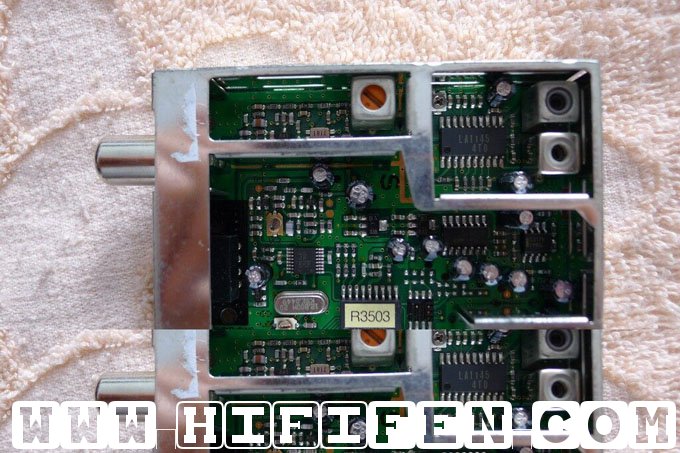

打开屏蔽盖

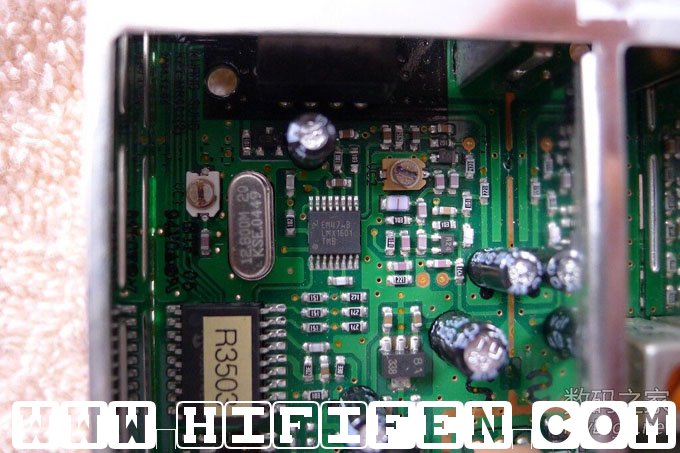

这个应该是中频芯片吧

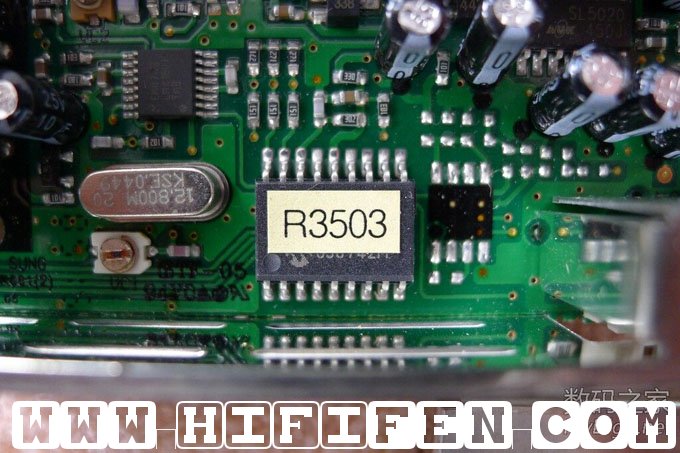

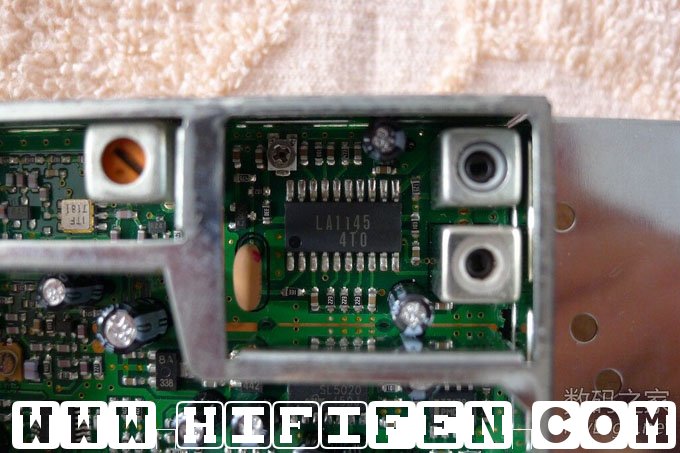

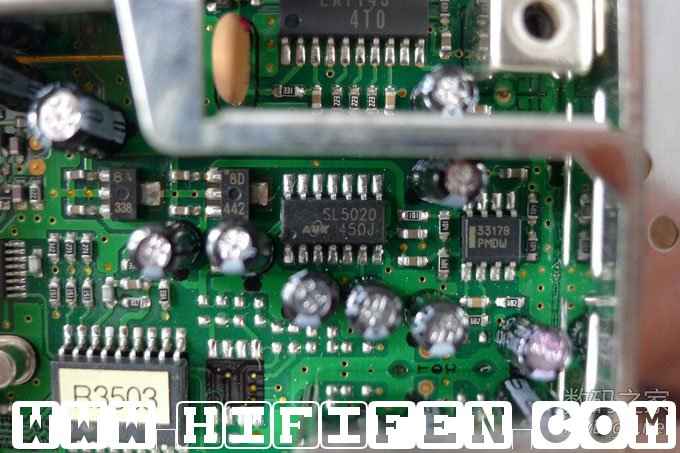

音频压缩芯片,用来接收话筒的压缩音频,然后再解压。

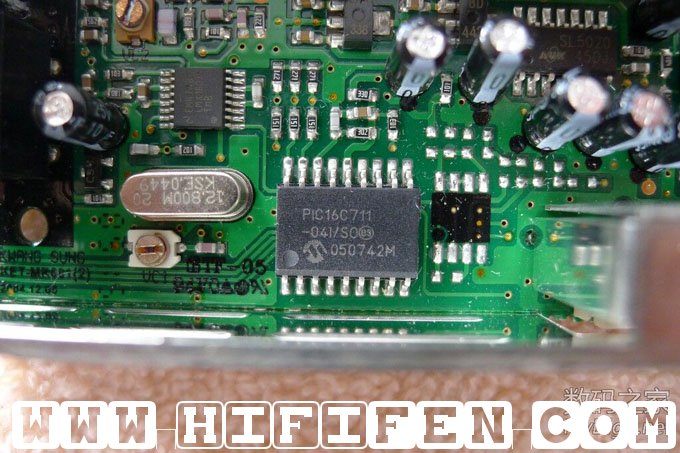

这个是PIC的单片机

揭开纸,就能看到型号了

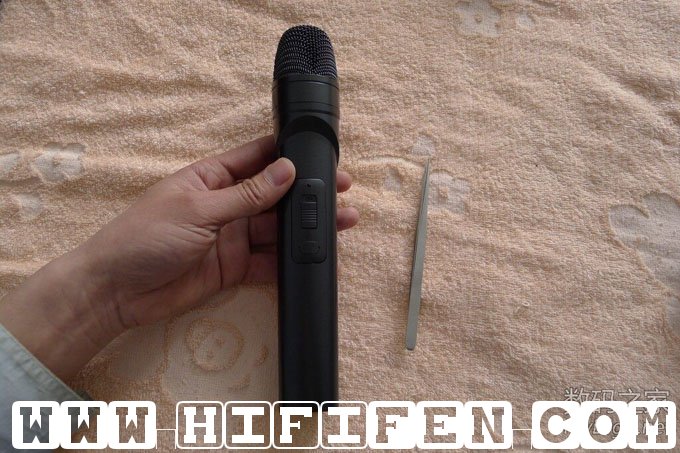

给老板说了几次,让他把话筒拆开,他拆了几次都没有拆开,说没有一个螺丝,没螺丝就拆不开吗,太不专业了。

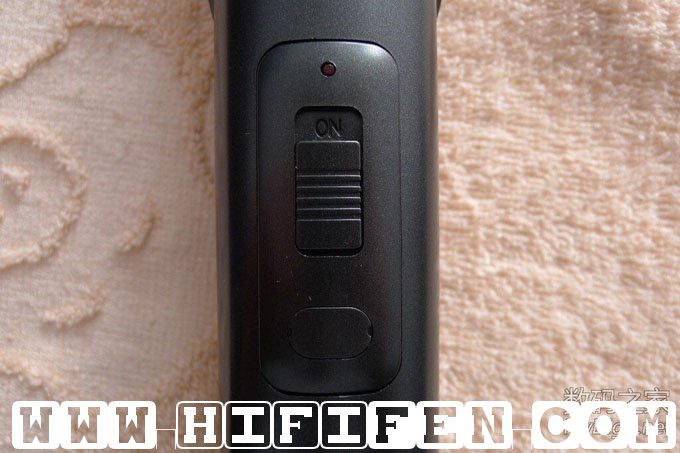

这个地方有个小机关,把开关的下面的翘片拨开,能看到一组拨码开关,这是和高频头对码的,买的时候商家也没有说明,我两个话筒一起开的时候,音箱很多丝丝的杂音,后来,网上看了以后,把拨码开关拨了一组后,就相互不干扰了。

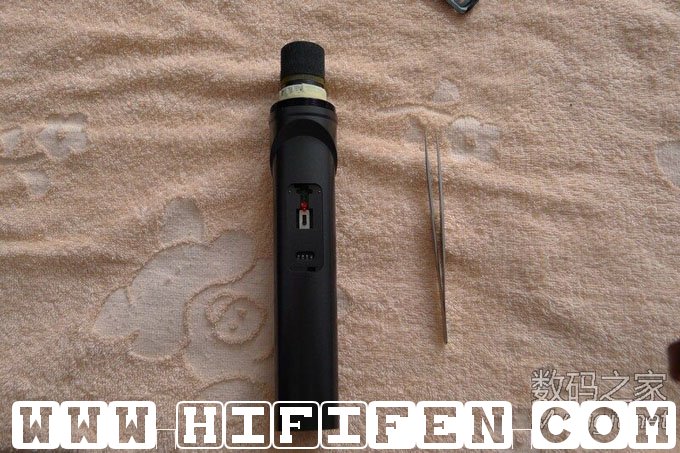

把上面打开的样子

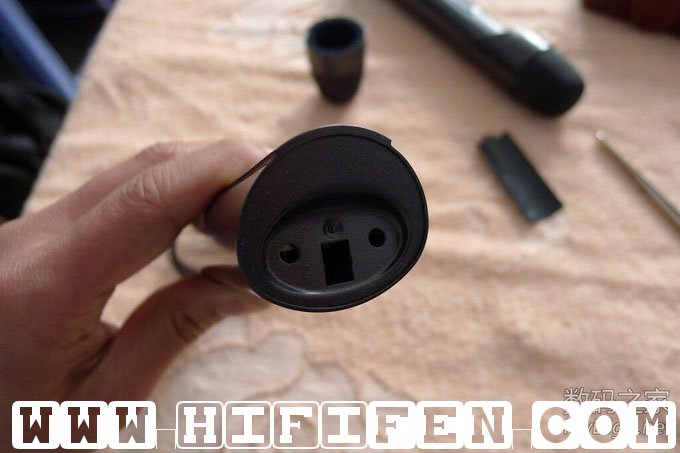

后面是个标签,打开后看不到螺丝,从这里是打不开的

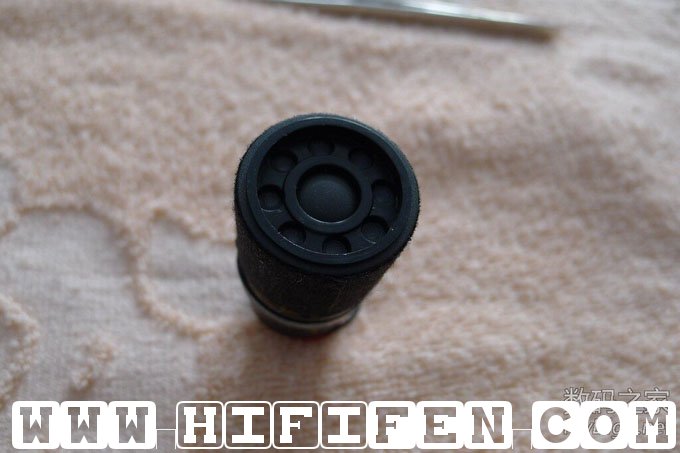

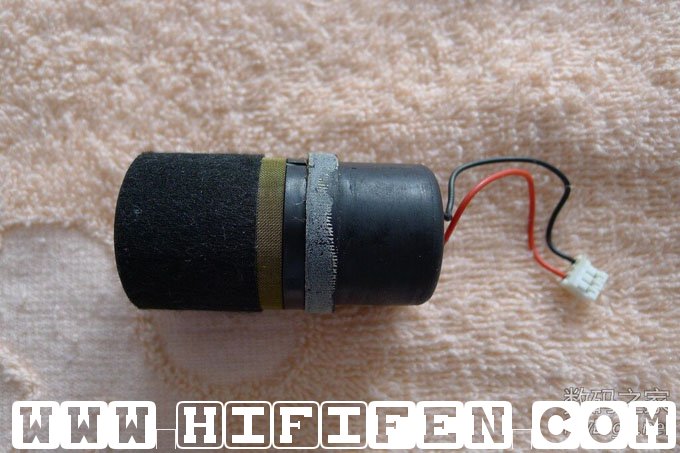

把咪头拿下,拿到手中分量很足,好声音就是在这里出来的

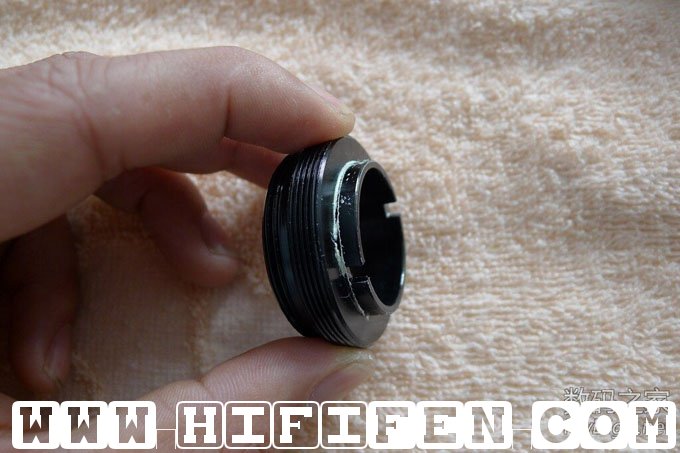

把咪头从板子上取下来以后,只用把这个对接环逆时针旋转就打开了,电路板镶嵌其中,对接环还是铝合金的,很有质感

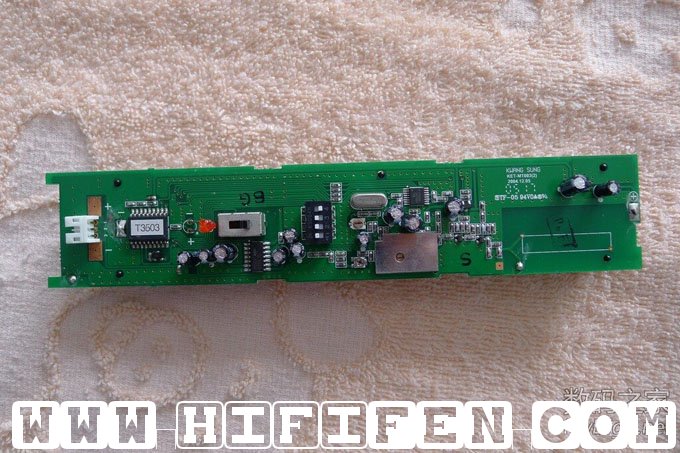

整体

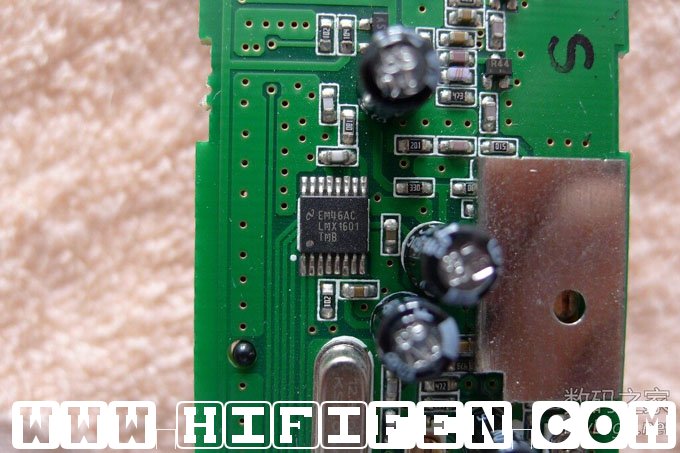

时钟芯片,和高频头上的是对应的

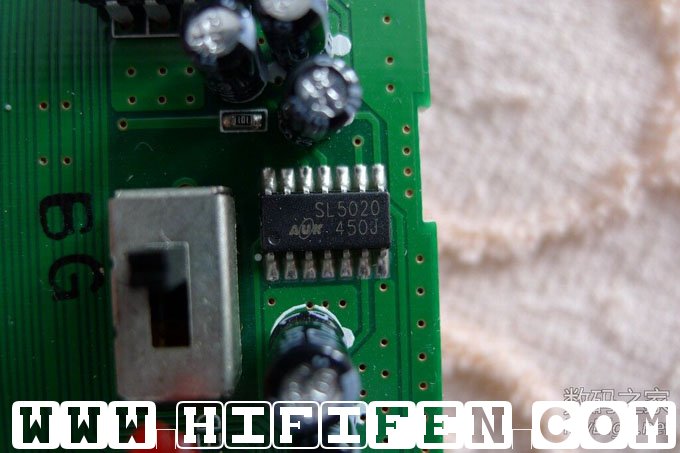

音频压缩芯片,也是和高频头对应的

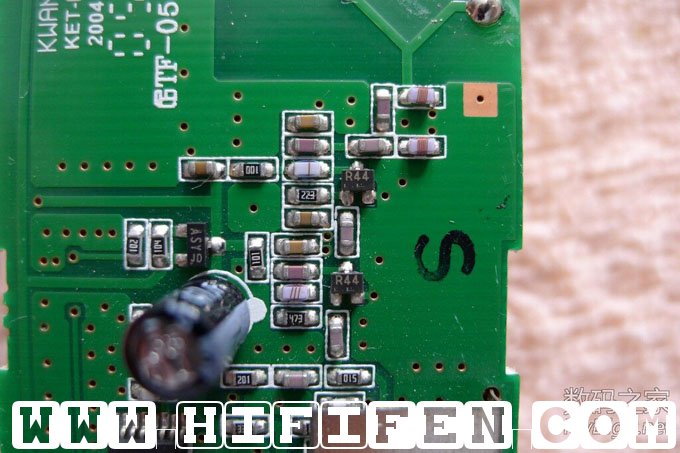

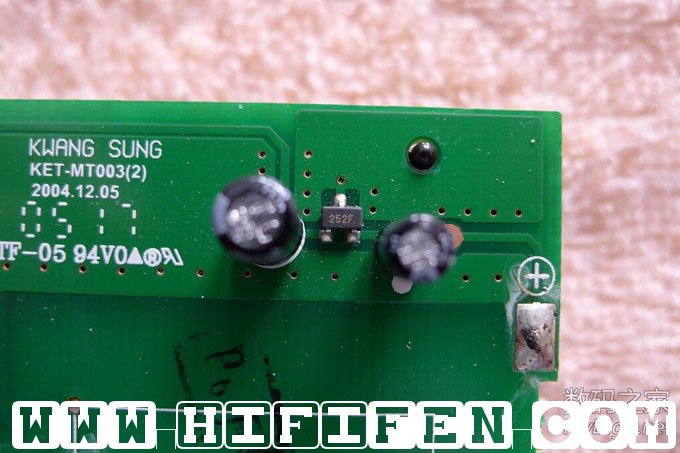

电源部分,这里有点看不懂了,另一则是接地了吗,可另一头是电源的正极啊

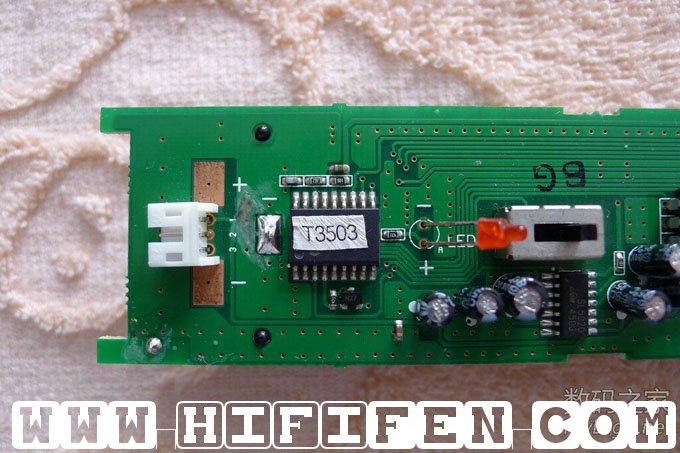

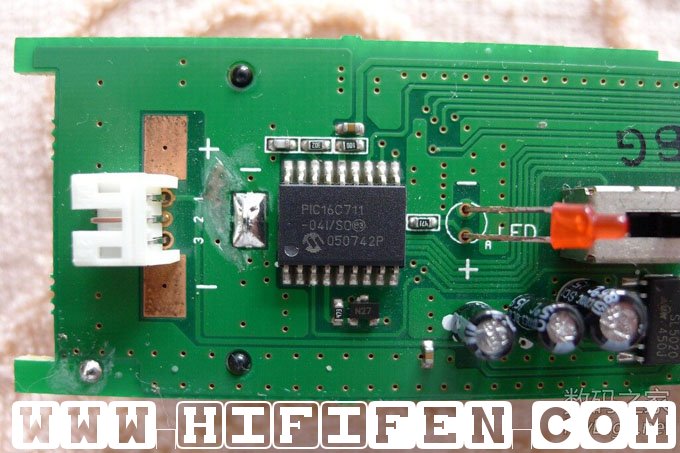

揭开上面的纸,看到也是PIC的单片机,和高频头对应,拆和装的时候,注意要把LED拨下去

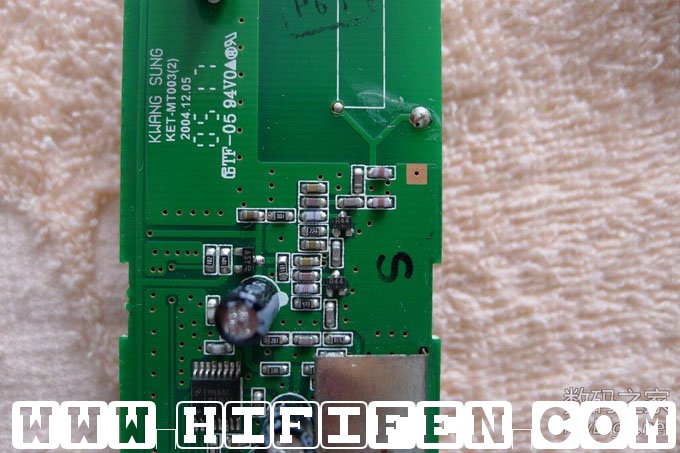

功放部分,注意看这么小,还有透明的贴片电感,真是不多见

可以看到高频部分,还用到了屏蔽罩

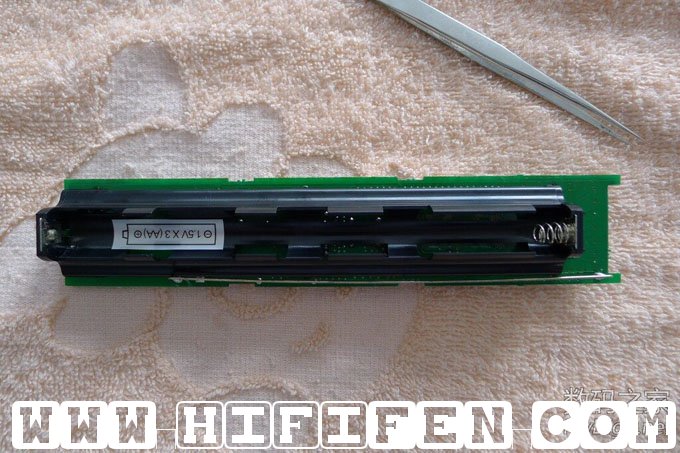

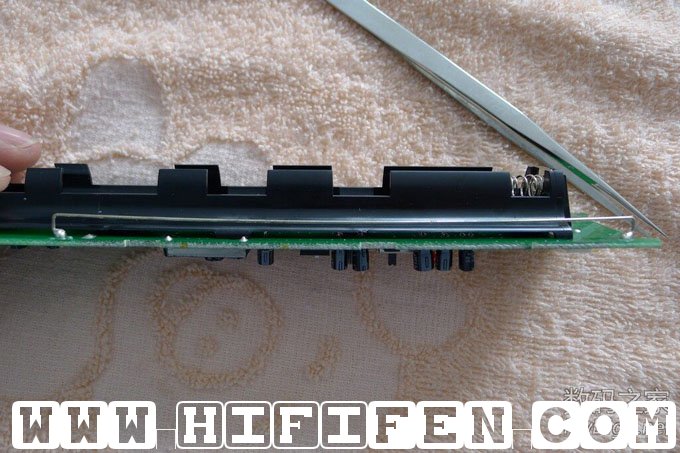

正面是电池盒和天线

装三节电池,5号的,后期节省电池上的投入。
