MP3为音乐工业带来了翻天覆地的改变,数字代替了实体,iPod取代了Walkman,苹果也把索尼拉下了马,站在了世界之巅。但数字音乐的时代更替似乎并没有影响到桌面音响领域:人们还是在用传统的音箱和功放,拖着长长的信号线,放在某一个桌子上,连接着自己的iPod或者电脑。

难道这就是我们欣赏音乐的最终方式?当然不是,至少SONOS不这么认为。这家以设计高端家庭网络音箱为主的公司,正在用各种支持局域网甚至互联网播放的音箱告诉大家,其实音箱不一定需要连着音源,也不一定需要放在桌上,人们完全可以自由自在的在任何一个角落欣赏自己喜欢的音乐,而无需考虑音源在哪里。

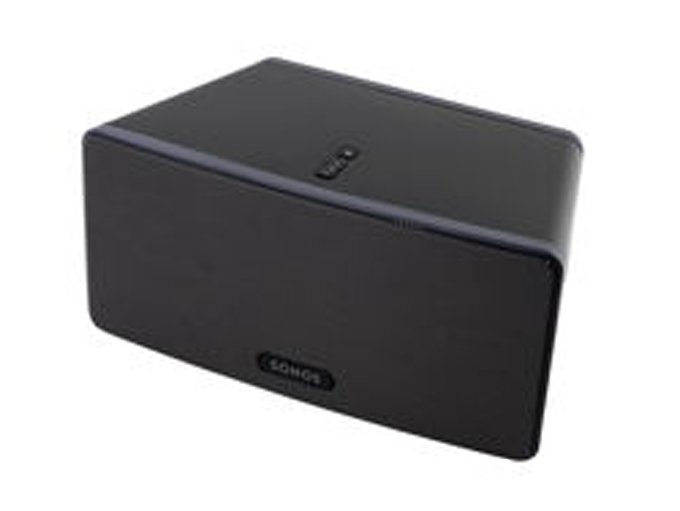

北美拆迁队iFix最近拆解的SONOS Play 3就是这样一款集网络访问、功放、播放控制与扬声器于一体的无线音箱。只要有网络,SONOS Play 3就可以播放你存储在任何地方的任何音乐,相当方便。下面就让我们跟随老外的螺丝刀,一睹为快吧。

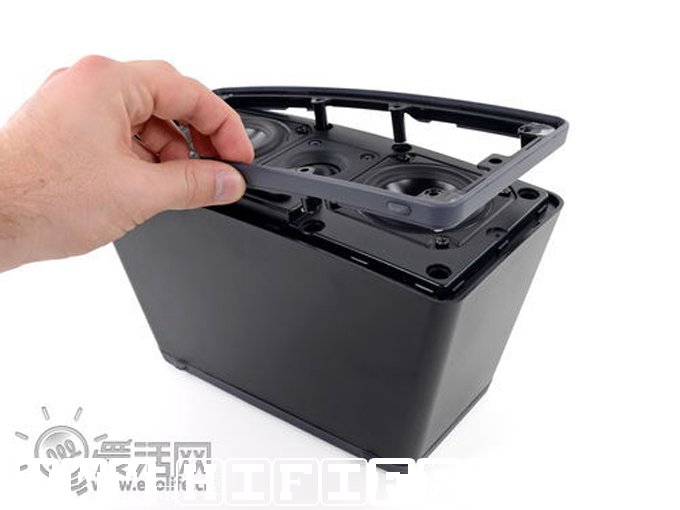

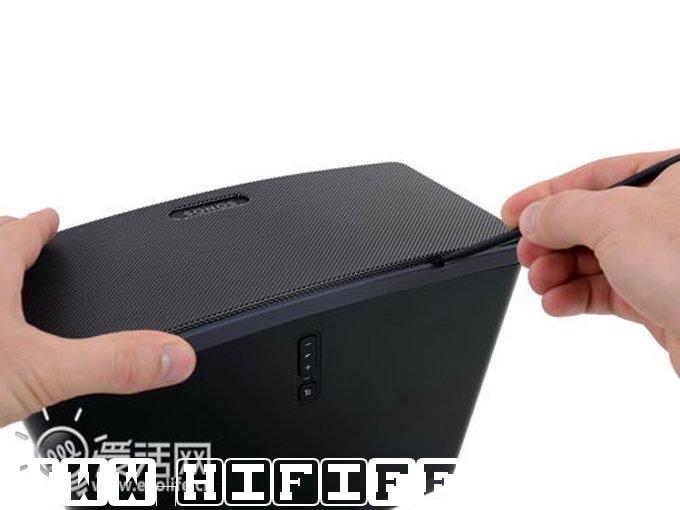

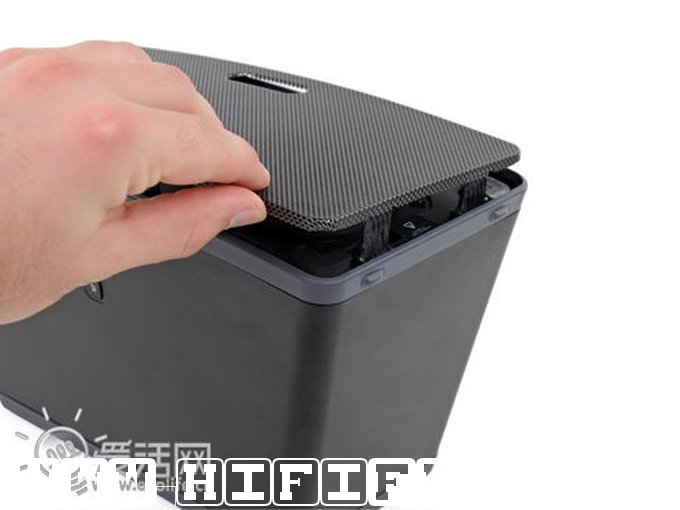

与常见的一体式音箱一样,为了外观的完整,SONOS Play 3的螺丝隐藏在了防尘罩下方,而防尘罩则以不干胶粘贴在本体上,拆解起来并不是那么容易。

揭开防尘罩以后,我们看到了这款音箱的扬声器配置:两枚3寸全频单元配合一枚1寸高音单元。之所以选择两枚较小的3寸单元,是因为这样可以将产品设计的较为扁平,方便摆放。从有效面积来说,两枚3寸单元已经超过了一枚4寸单元,配合合理的设计,低频下潜足以满足一般音乐的需求。

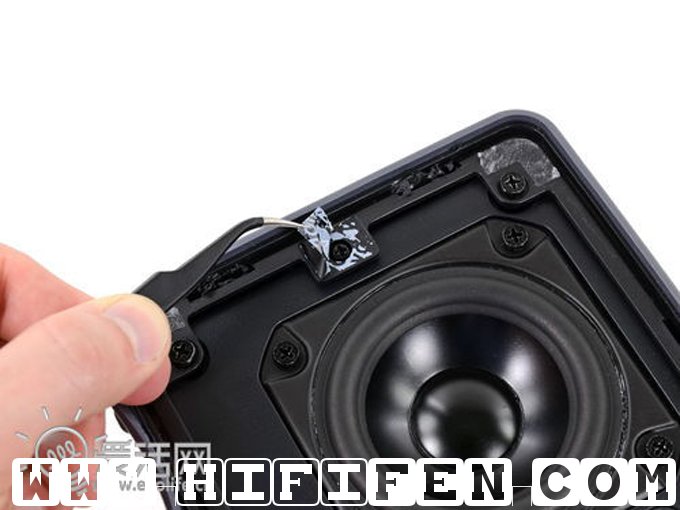

有两颗螺丝隐藏在便签后,若要拆机,保修自然就没有了,不过既然是iFixit,当然是不会在乎这点的。

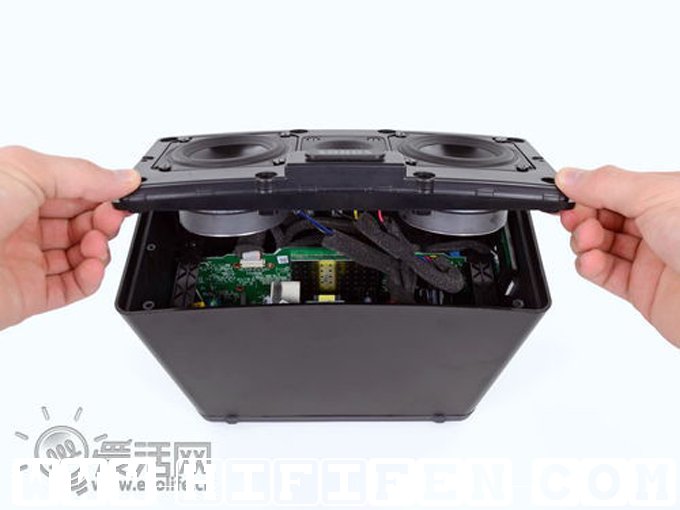

取下螺丝后,就可以将喇叭分离出来。即便只掀开了小小的一角,也足以让我们看到内部复杂的结构——一只音箱也需要如此复杂?当然,因为这是网络音箱嘛。

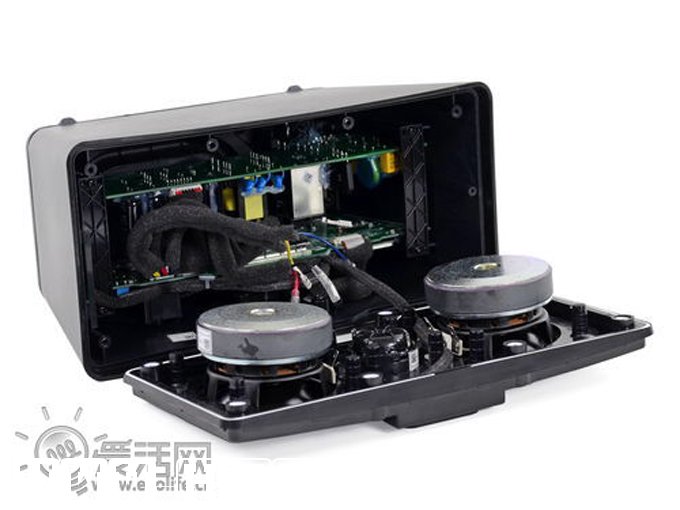

换个角度看,像不像打开了潘多拉的盒子?在继续探究内部电路之前,先来看看扬声器单元。刚刚提到了,SONOS Play 3使用了三枚扬声器,因此这应当是一台单声道扬声器,并不具备立体声的能力。当然即便具备,如此接近的两个扬声器也不可能有立体声效果,对此不必太在意。当然,如果你有两台Play 3,它们会自动组成立体声系统,问题也就迎刃而解了。

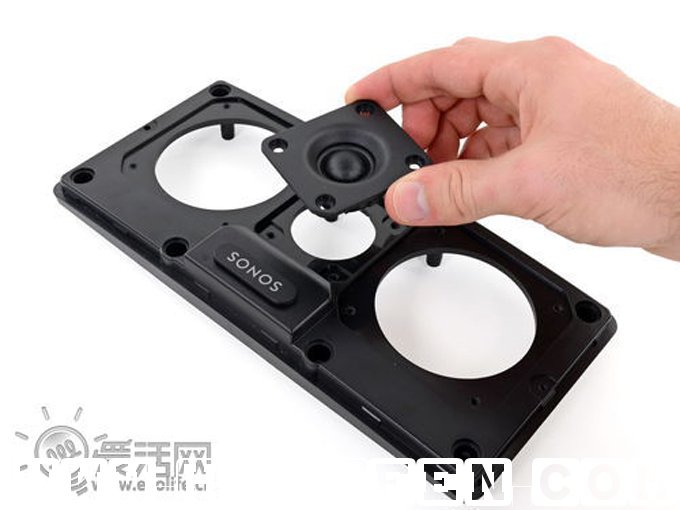

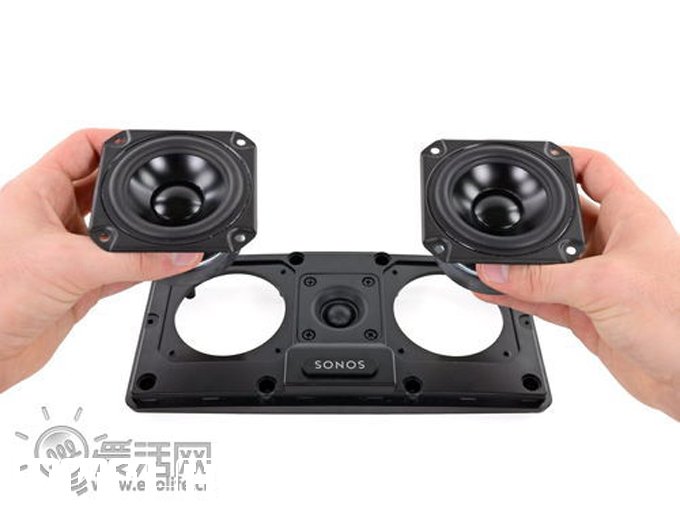

接下来的拆解终于来到了本体。首先映入眼帘的是扬声器(喇叭):

喇叭的参数无从得知,不过看起来做工还是很不错的。唯一可惜的是低频扬声器并没有采用防磁设计,好在现在也很少有人家还在用显像管电视了,对于防磁的需求比以前低了很多。

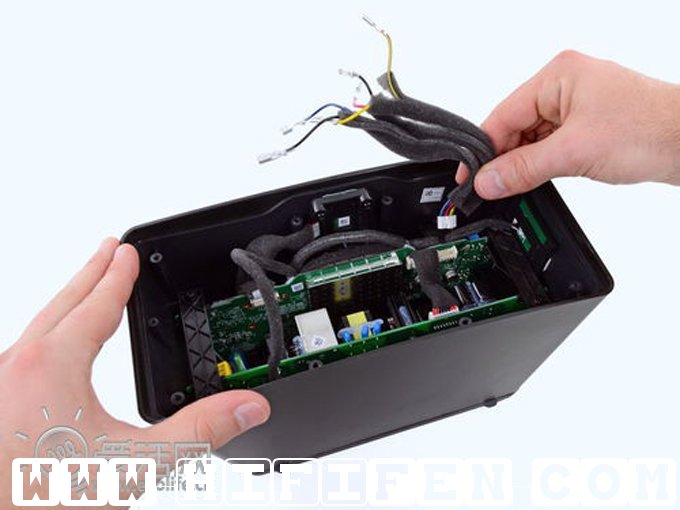

在喇叭之后,除去两片复杂的电路板以外,就是大票连接线。这里有一个值得注意的地方,那就是所有的连接线似乎都包裹了一层海绵,这不是随意为之的,因为低频扬声器会造成箱体内部剧烈的气流波动,如果线材没有海绵包裹,有可能会互相碰撞产生杂音,从这点可以看出SONOS的设计相当注重细节。

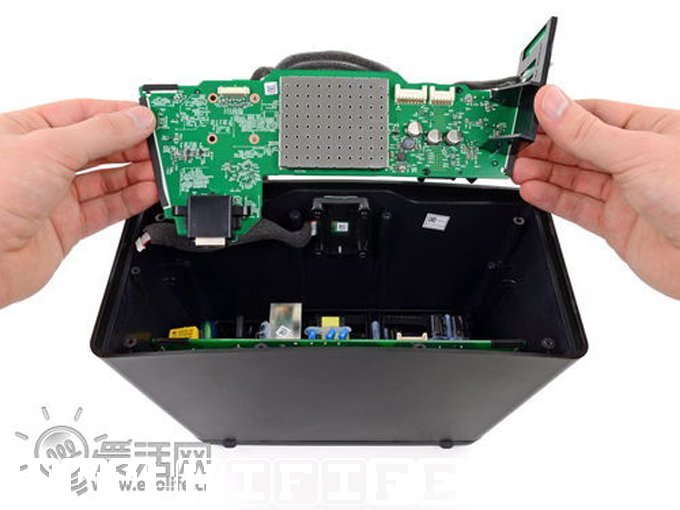

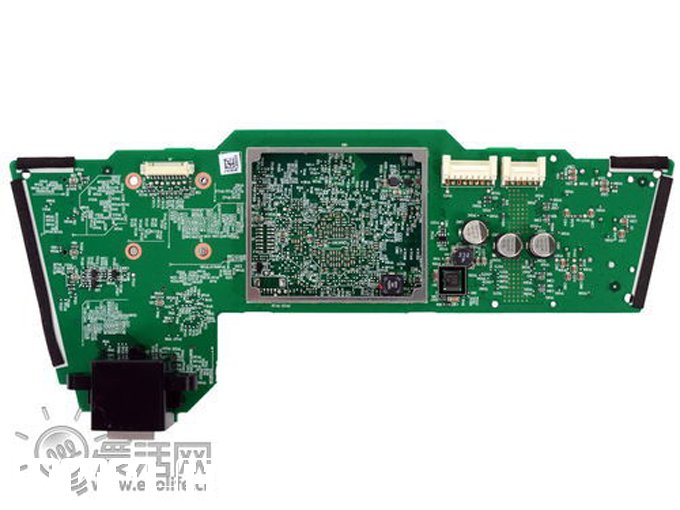

首先取出的这片就是整机的主板,也是核心所在。CPU、网络部分、功放部分都集成在这片小小的PCB上。

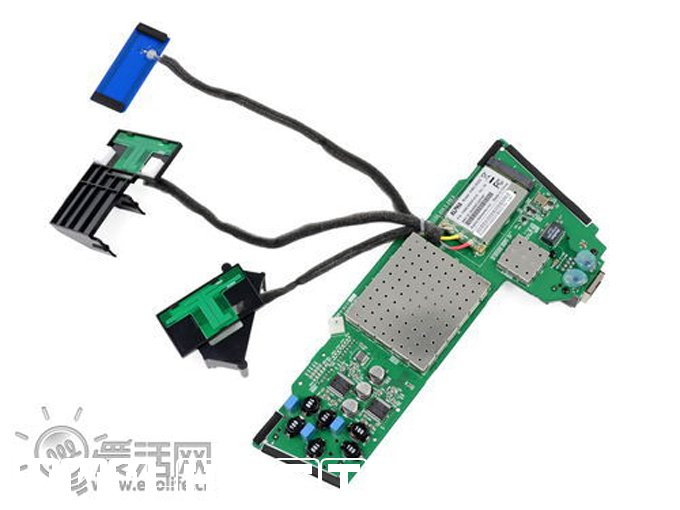

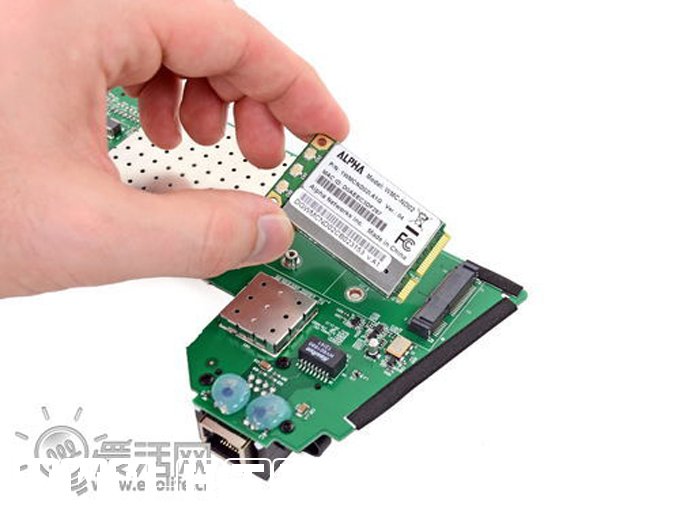

翻过来,我们看到了令人略感意外的一幕。作为一台网络音箱,对于网络的需求应当仅仅是读取音频文件,最多是读取音频数据流,但是SONOS居然为Play 3配备了三天线的3x3 MIMO无线系统,这样的搭配在许多电脑上也未必见得到,SONOS居然为一个音箱设计如此豪华的无线系统,除了奢侈我们想不到其他的形容词。

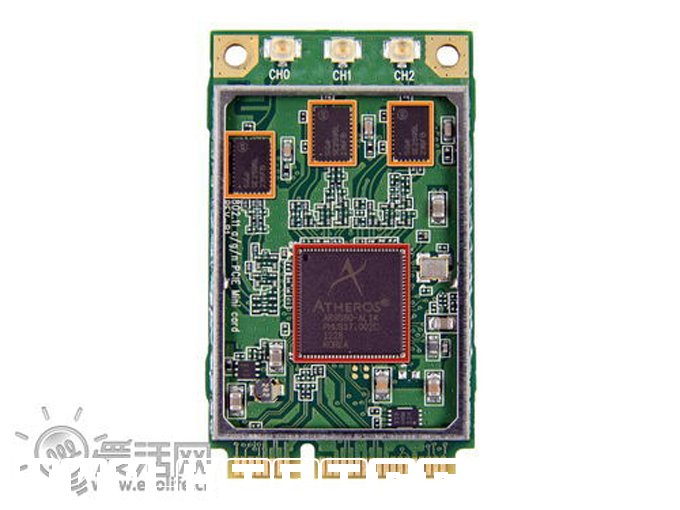

Atheros AR9380、2.4GHz/5GHz、802.11a/b/g/n三天线无线系统,Play 3的网络强大到无话可说。

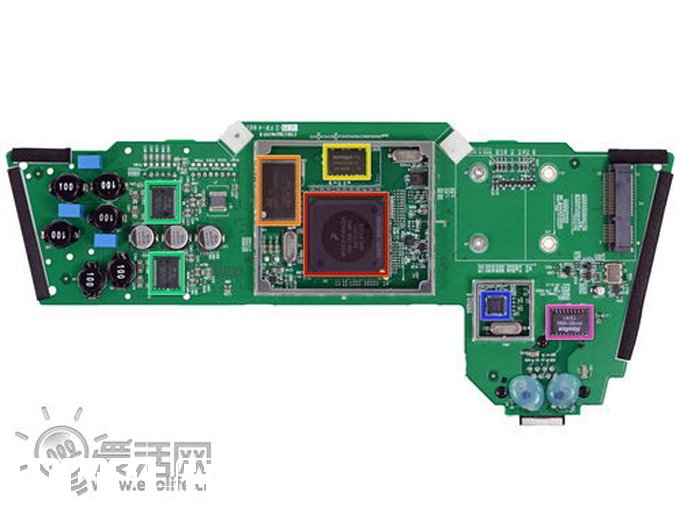

由于拥有复杂的网络功能,Play 3已经不仅仅是一台音箱,它实际上还内置了一个嵌入式的系统和 一套完整的处理、存储元件。下面是iFixit招牌式的主板拆解时间:

中央屏蔽罩下方的是CPU、内存和闪存,运行内部系统,负责实现网络播放功能。让人吃惊的是,Play 3的处理器居然是IBM的PowerPC e300。

左侧是功率放大部分。拜技术进步所赐,现在的功放已经通过引入开关技术,实现了超过90%的效率,再也不用像以前的模拟时代一样,背一个巨大的散热器了。SONOS Play 3使用了两片来自意法半导体的双声道数字开关功放芯片,每一片都具备2x20W的输出功率。SONOS使利用了其中的的三个通道,分别用来推动两个全频单元和一个高频单元。由于开关功放具有较大的工作噪声,因此SONOS使用了全封闭电感与CBB电容,整体用料还是很有水准的。

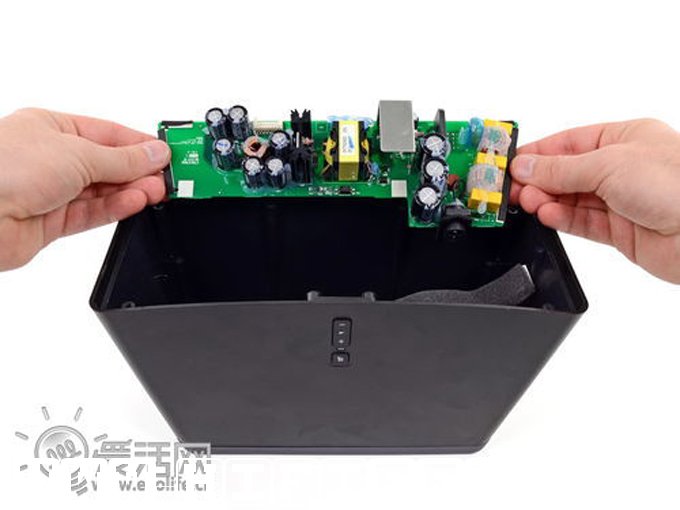

相对而言电源板就显得乏善可陈了,值得一提的是所有大零件都有封胶固定,这样在震动环境中长期工作不会松动。

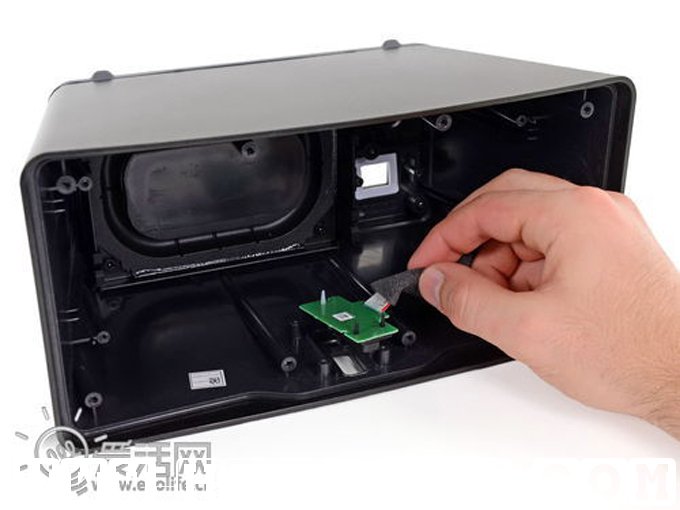

拆除电源板以后,箱体内部就终于空了,只剩下小小的按键板。

与常见的倒相结构不同,SONOS Play 3使用了无源辐射器来增强低频,这也一种比较常见的音箱设计结构。对于SONOS Play 3而言,由于内部结构非常紧凑,外加气流结构复杂,将其设计为倒相结构不仅难以安排倒相管,也会由于内部部件对于气流的阻碍而影响效果。因此采用无源辐射器设计更为合理,这样箱体内部是一个密闭空间,自然就不会遇到这些问题。而无源辐射器在更为仔细的设计下,可以获得比倒相结构更加干净准确的低频效果。

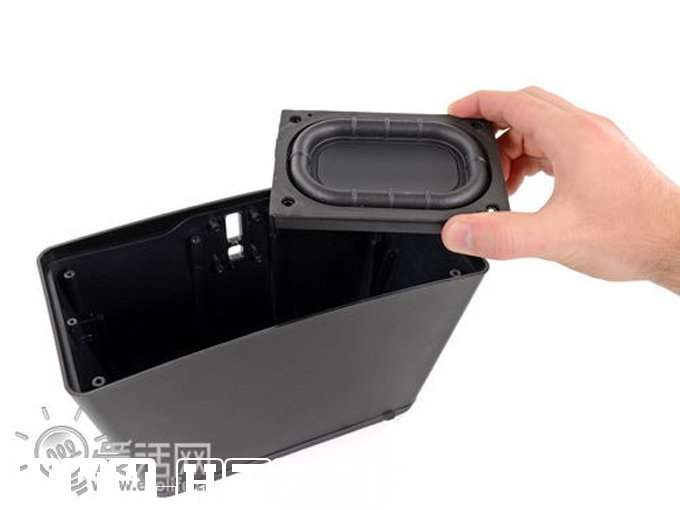

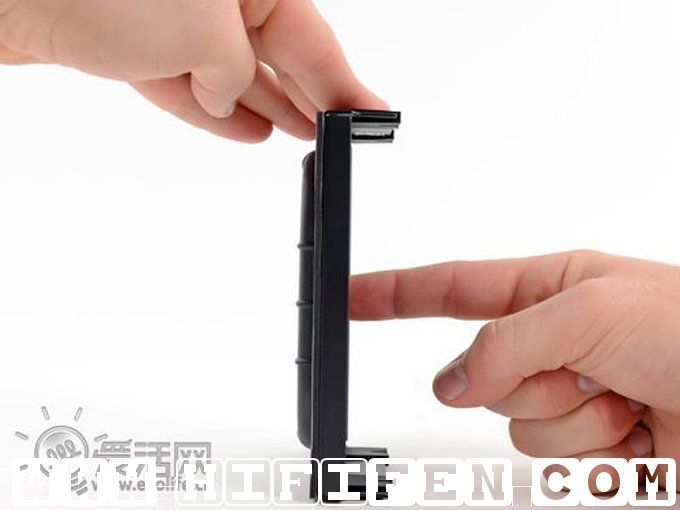

这就是无源辐射器。本质上这就是一个没有动力的振膜,靠音箱内部的气压驱动,其震动质量需要经过精心计算和校调。

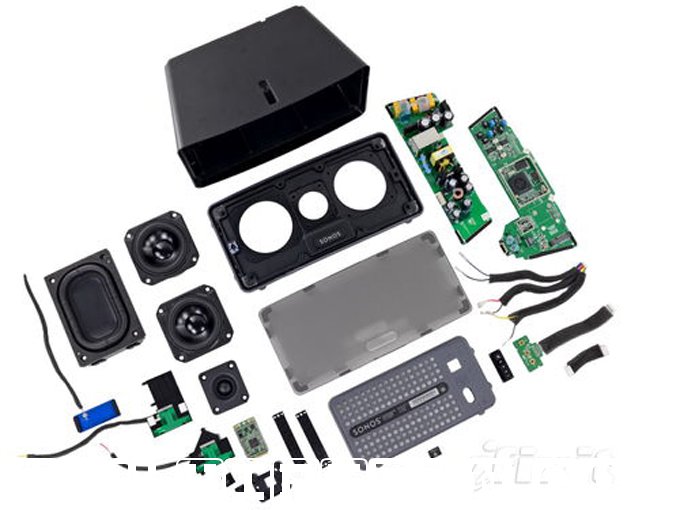

最后是一张全家福:

至此SONOS Play 3的拆解就完成了。与一般的音箱不同,SONOS Play 3由于网络播放功能的引入,增加了很多的内部组件,但SONOS也并没有忘记其音箱的定位,Play 3在声学设计上也做的很不错,相信音质上也会有不俗的表现。
