受够了电脑与音箱之间绕成一团的音频线？用蓝牙传输，就能告别繁杂交错的走线和接口，也可以在无线的基础上尽可能的保证音质。

　

　　很难看出音箱在哪吧，这就对了，嘿嘿~不然就对不住“隐藏式”的称号了。下面有解析图哦.其实我很早就萌发了做一个无线音箱的想法，之前也用FM发射器和收音机尝试过，后来因为频率漂移太大和不稳定性而放弃了，现在终于有机会实现自己的想法。


　　（一）制作材料与工具

　　1.1制作材料

　　170*130*60mm塑料盒*1、小塑料盒*1（用于放置蓝牙音频接收模块）、蓝牙音频接收模块*1、2*15W小型功放*1、15W无源音响*2、用于功放的音量调节旋钮*1（电位器旋钮）、12V15W交流变压器*1、5V500mA直流电源*1、3V绿色、黄色LED各*1、用于LED的限流电阻（一般取100Ω到1K）*1、USB公头*1、接线端子若干、220V电源开关*1、220V散电源线*1米、220V带插头电源线*1米、12花皮排线*2米（不一定非得12芯，够用就行）、小自攻螺丝、普通螺丝等，还有足量的绝缘胶带、热缩管、透明胶、双面胶。

　　1.2制作工具

　　烙铁及相关耗材

　　尖嘴钳、斜口钳、剥线钳、台钳、镊子、美工刀、油性记号笔、30cm钢尺、手电钻及钻头，还有各种螺丝刀


　　（二）隐藏式音箱结构

　

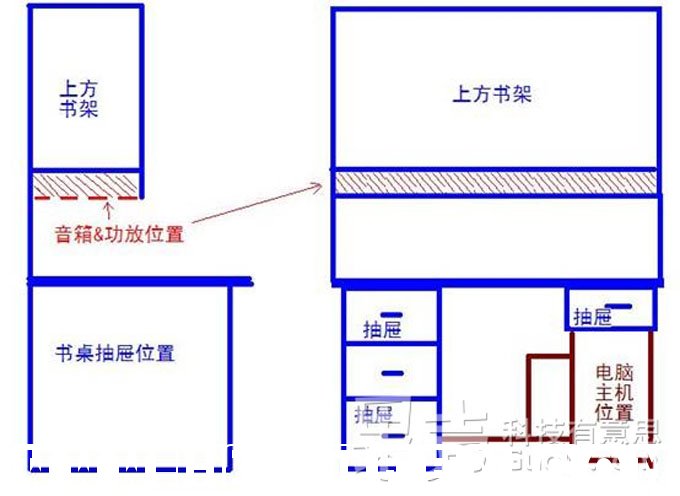

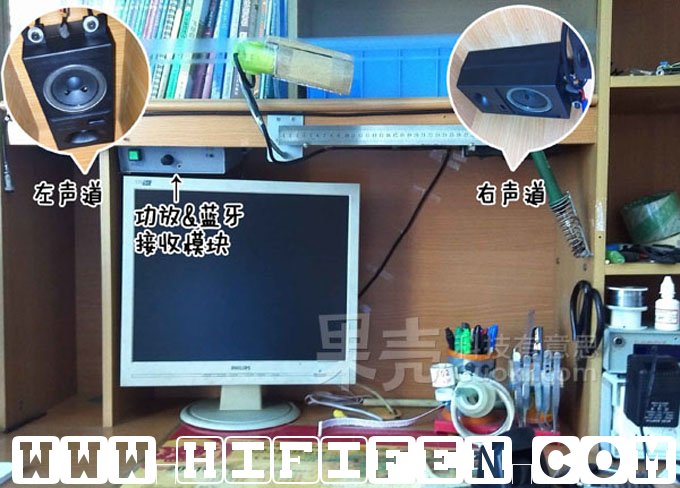

　　图中标注了功放、蓝牙模块以及左右声道音响的位置。为了节省宝贵的工作台空间和美观起见，我选择了把音响和功放放在工作台与上方书架的空隙处。

　

　

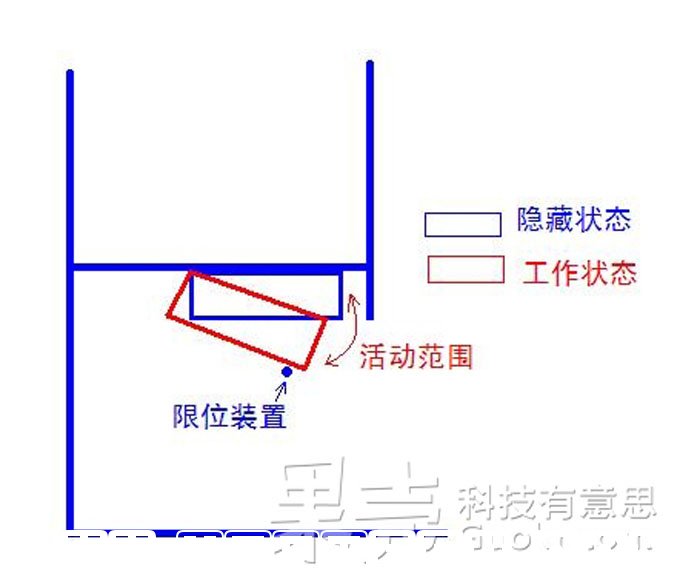

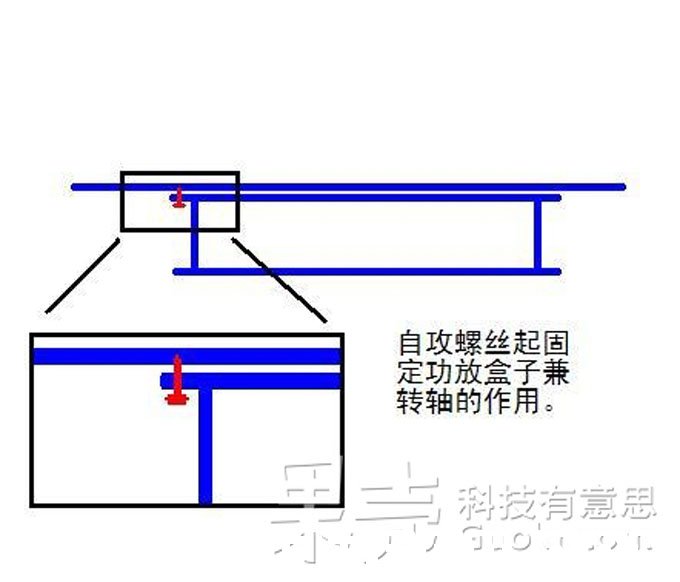

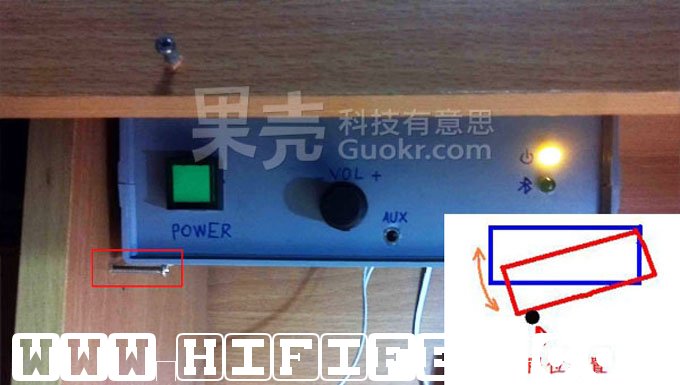

　　图示为功放盒子部分活动原理图，推上去可被书架部分挡住实现隐藏功能，拉下来可以接音频输入线缆和调节音量。


　　（三）清理场地

　

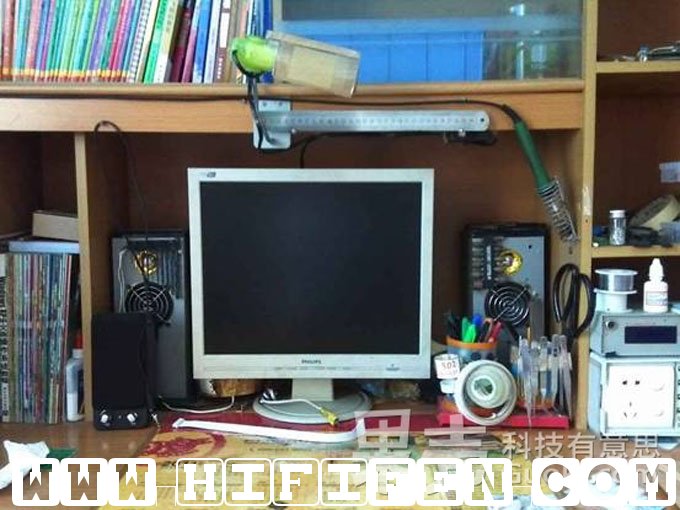

　　这是我的工作台，此次DIY就是为了淘汰图中所示的2*5W有线功放

　

　　依次移去显示器和旧功放，准备开始制作。


　　（四）制作

　　4.1规划盒子内布局

　

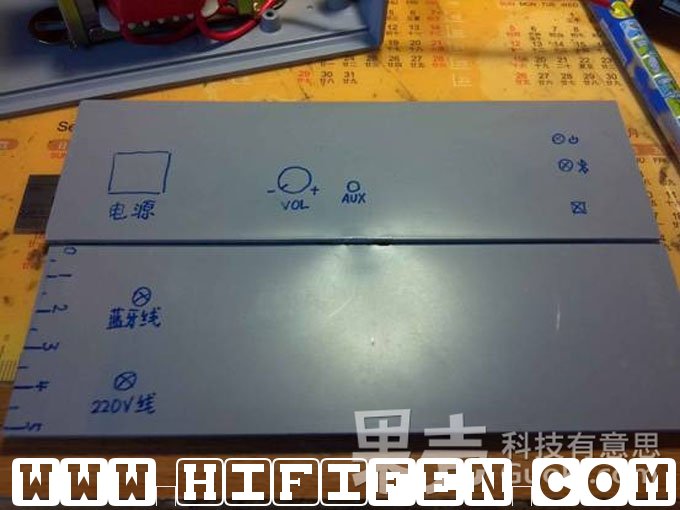

　　初步规划一下面板的使用，图中“AUX”是音频输入接口，右上方分别是电源指示灯，蓝牙状态指示灯。

　

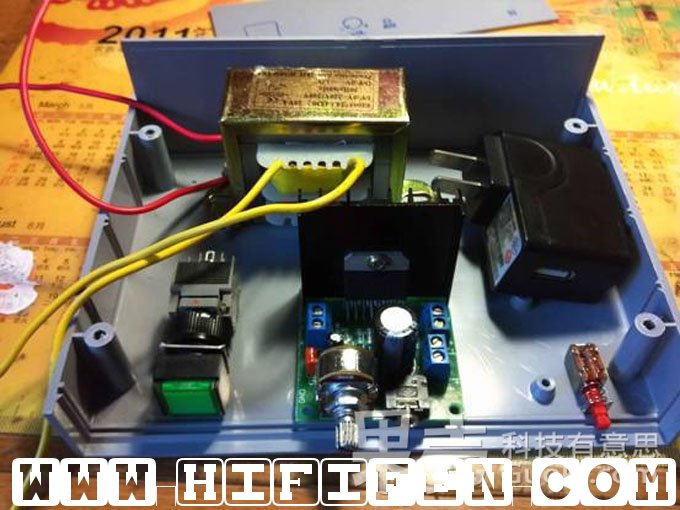

　　把功放&蓝牙部分所有零件先放在盒子里，大概规划一下布局。（右下角的自锁开关后来不用了）


　　4.2蓝牙模块的安放

　

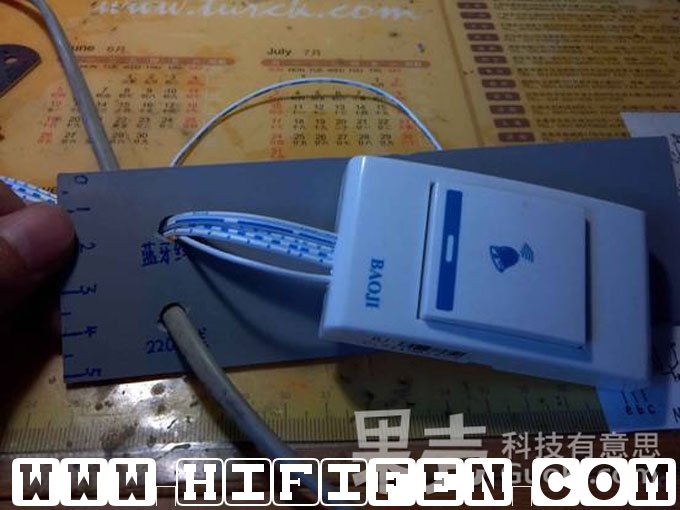

　　用于安装蓝牙模块的塑料盒（门铃盒）。之所以蓝牙模块要单独分离出来用一个盒子装，是因为蓝牙模块比较怕各种干扰，我担心把它放在变压器和功放旁边会影响它的工作。

　

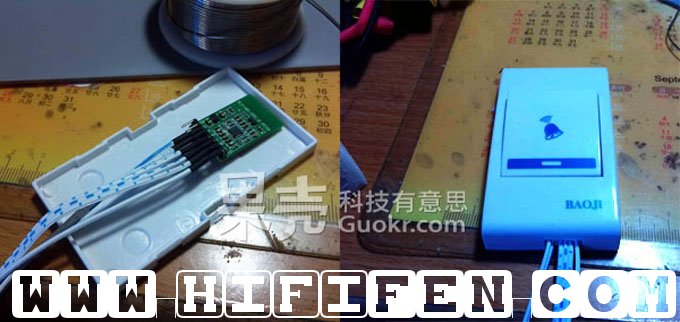

　　将模块的电源、信号灯、音频输出线都延长出来。

　

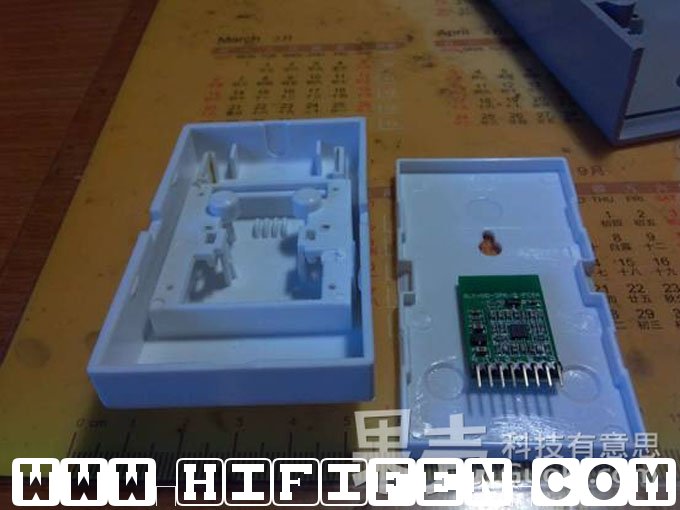

　　将模块用双面胶固定在盒子里面，然后盖上盖子。


　　4.3功放盒子部分的制作

　

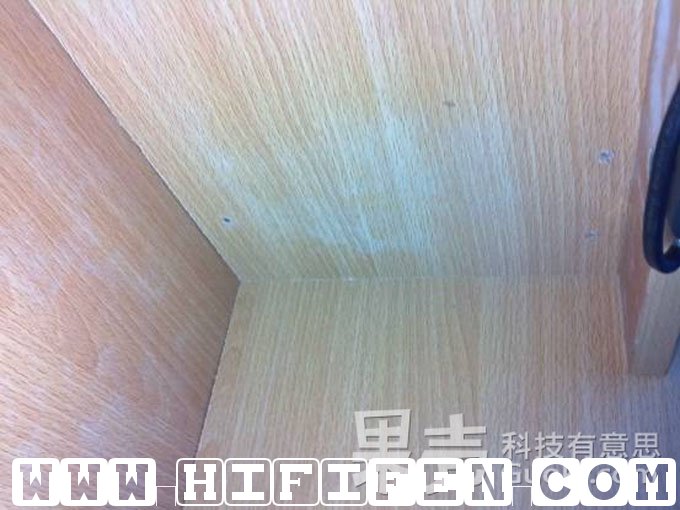

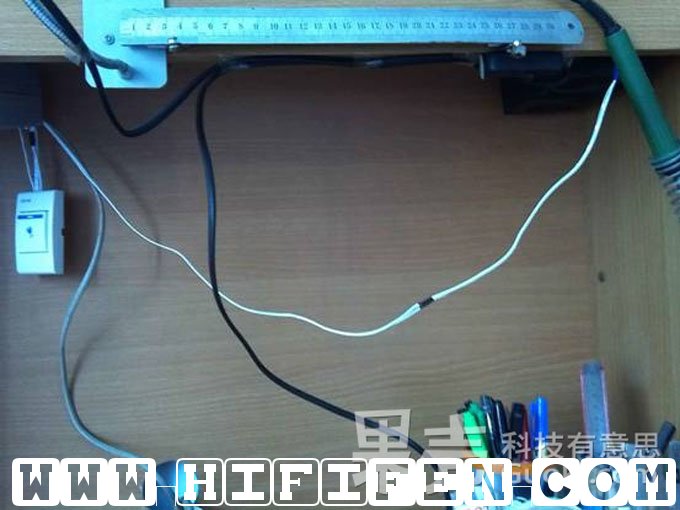

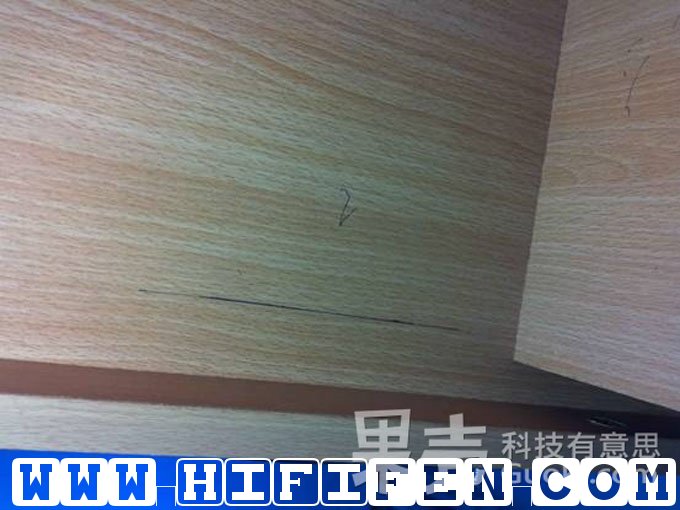

　　在书架的空隙部分顶面画一条基准线，以方便安装功放盒子时定位。

　

　　还记得上面的活动原理么？功放盒子就是以一排自攻螺丝为转轴活动的。测量小自攻螺丝的直径是2.4mm，所以选取2mm的钻头。自攻螺丝的使用标准是不打孔，让螺丝自己钻出孔来，但是由于这里的安装方向是反地心引力的，安装起来很累，所以就偷偷懒打个比螺丝直径小一些的孔以方便安装。

　

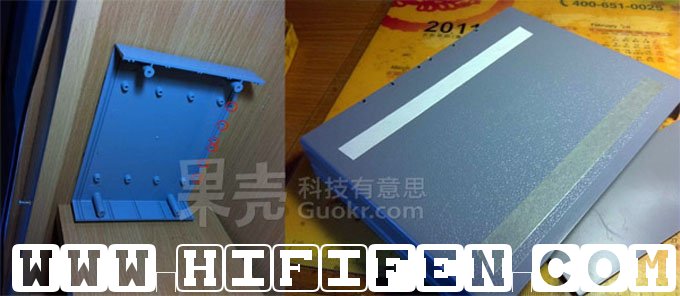

　　先用双面胶把盒子的上半部分沿之前画的定位线粘在顶面上，方便确认打孔位置。图中红圈部分为打孔位置，共6个孔位。

　

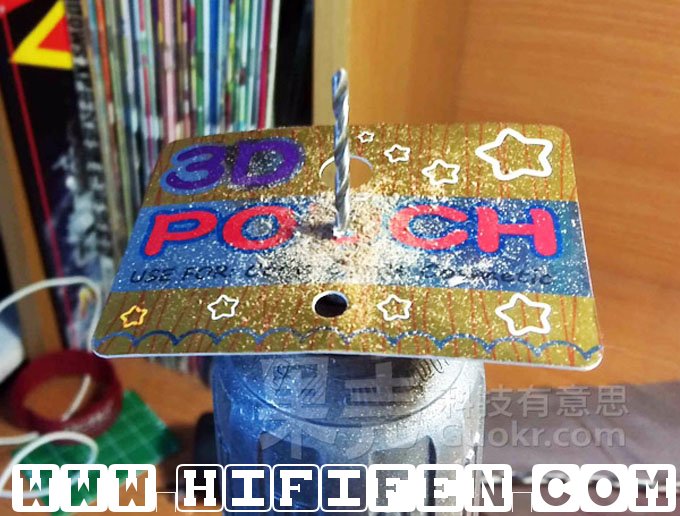

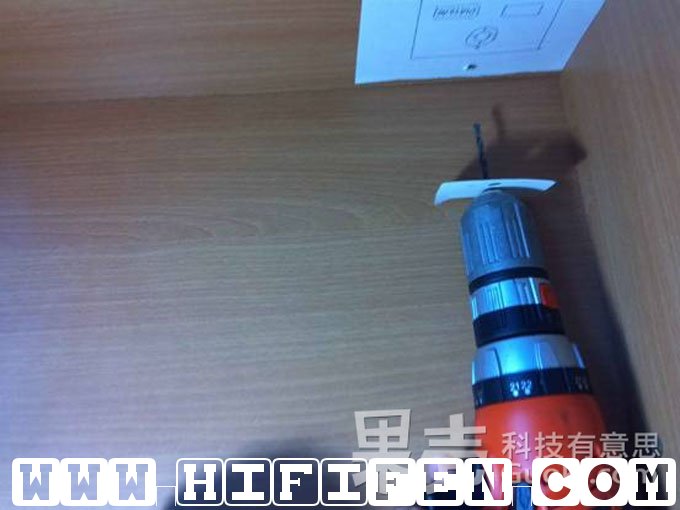

　　为了防止木屑掉进钻夹头，所以最好在钻头上戳一张硬纸片以挡住掉落的木屑。

　

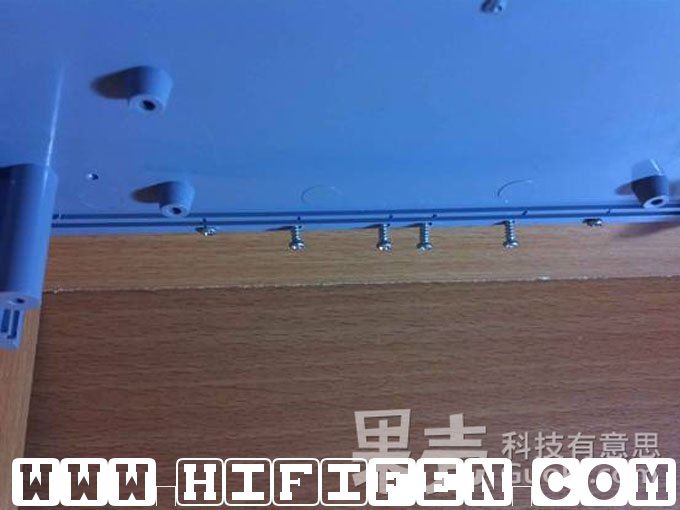

　　打完孔后依次拧上六颗螺丝。注意不要拧的太紧，大概留出2-3mm的高度给盒子活动。

　

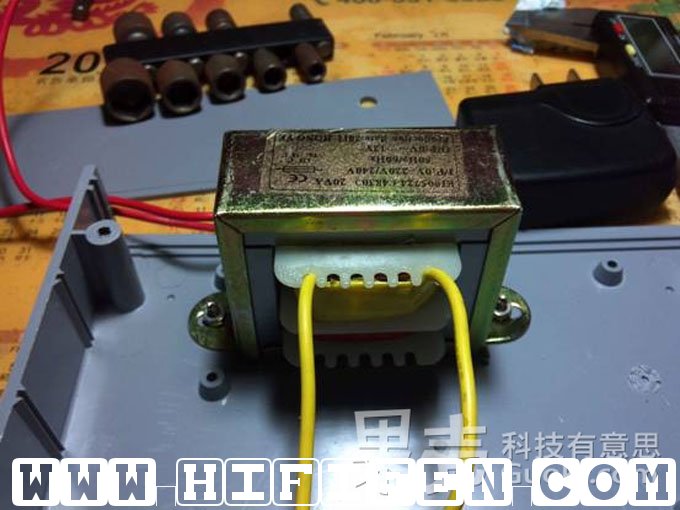

　　将变压器用螺丝螺母固定在盒子底部。

　

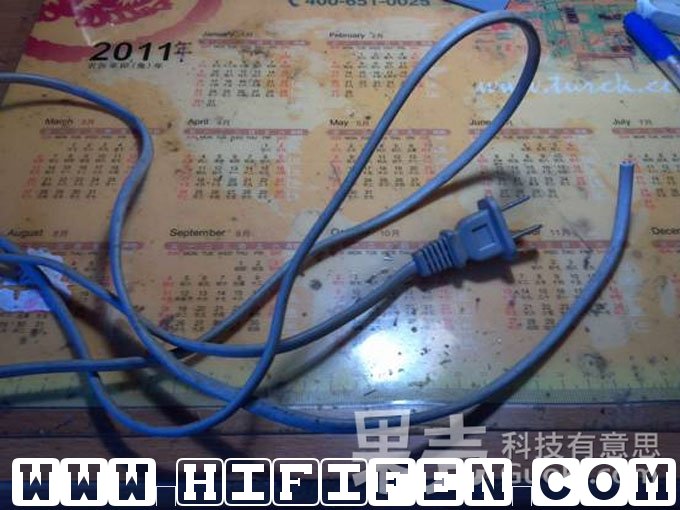

　　这是从我的坏台灯上剪下来的带插头电源线，刚好用于本次制作。

　

　　此时已经可以将线从后面板穿过准备接线了。

　

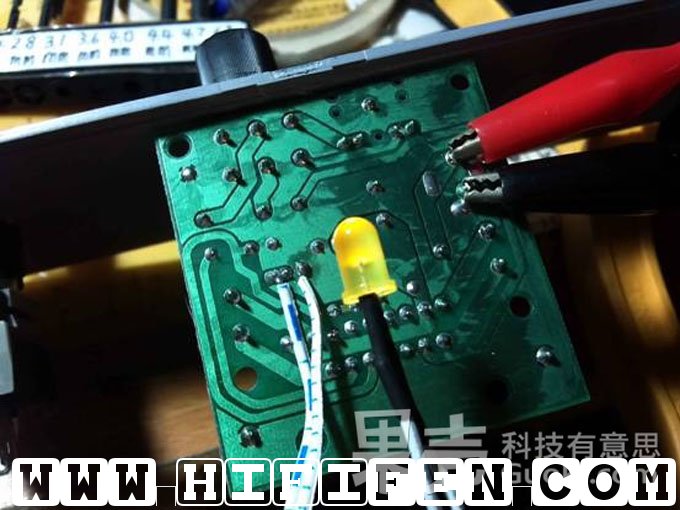

　　原来功放板的指示灯在板子上，若装在盒子内部便无法看到了，所以这里将指示灯延长出来准备放在前面板上。

　

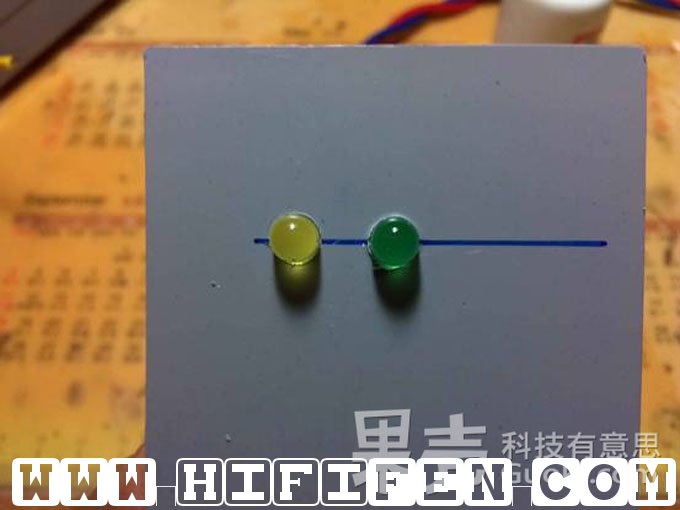

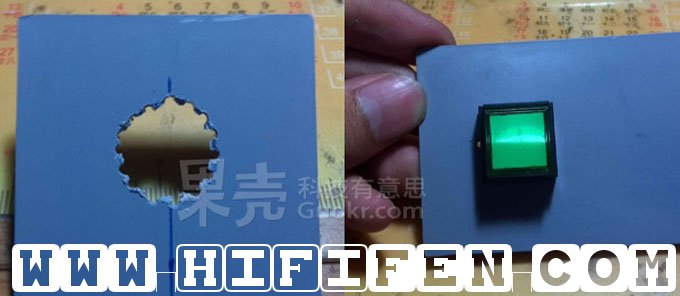

　　在前面板上打孔安放两枚指示灯。

　

　　打孔安放总电源开关。

　

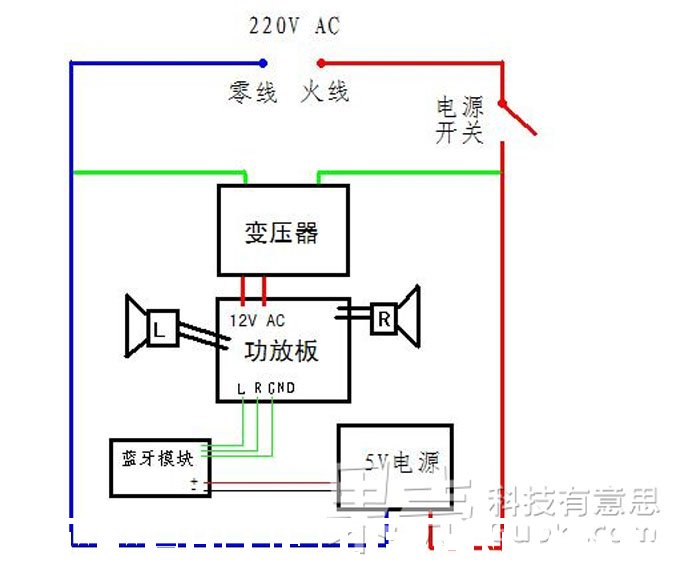

　　蓝牙音箱的电路原理图。（图中没有画出功放和蓝牙指示灯）

　

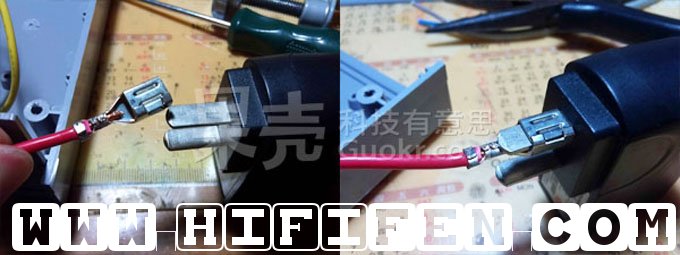

　　在这里220V的粗线很难直接焊在开关的引脚上，所以使用接线端子插接。

　

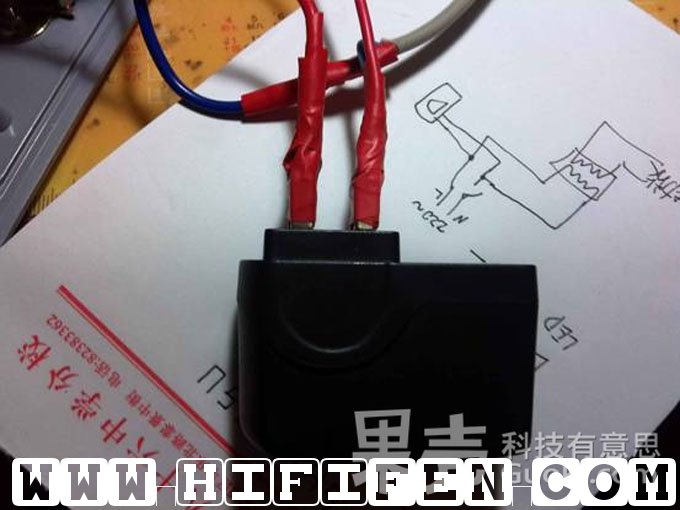

　　同样因为5V电源的插头难以焊接，所以使用接线端子插接。

　

　　提醒一句，绝缘工作一定要做好！！

　

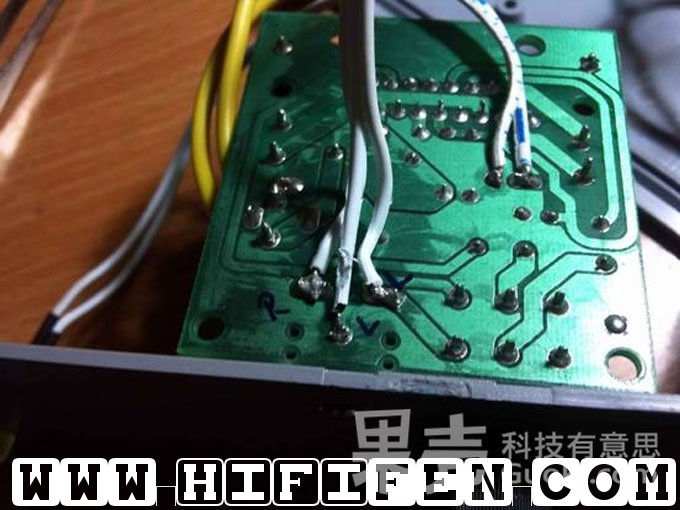

　　接完两个电源以后，开始接功放板部分。图中下方三根线为音频输入信号线，左方黄色线为功放的电源输入，对应变压器黄线。右上方为LED指示灯延长线。

　

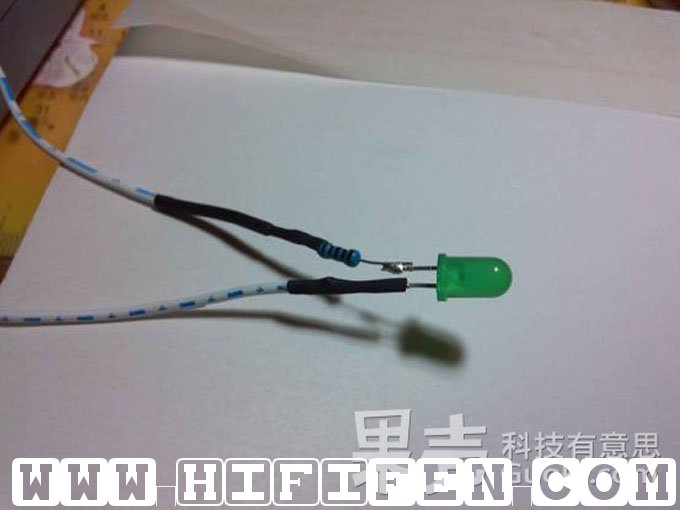

　　蓝牙模块使用的绿色LED指示灯，负极接模块，正极串联100Ω限流电阻接模块正极。

　

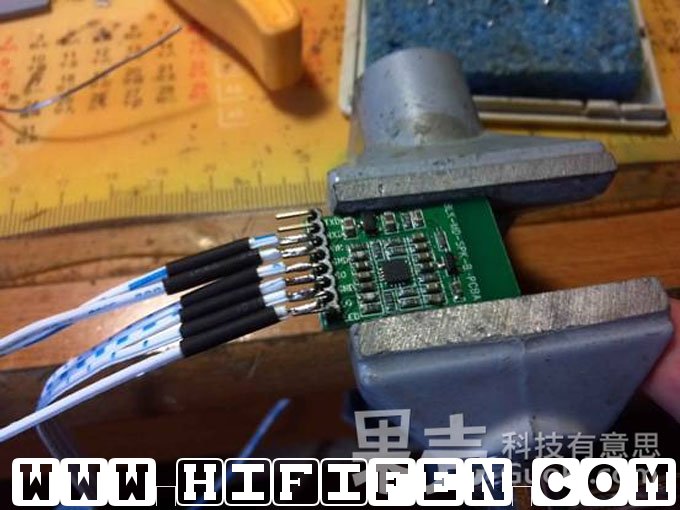

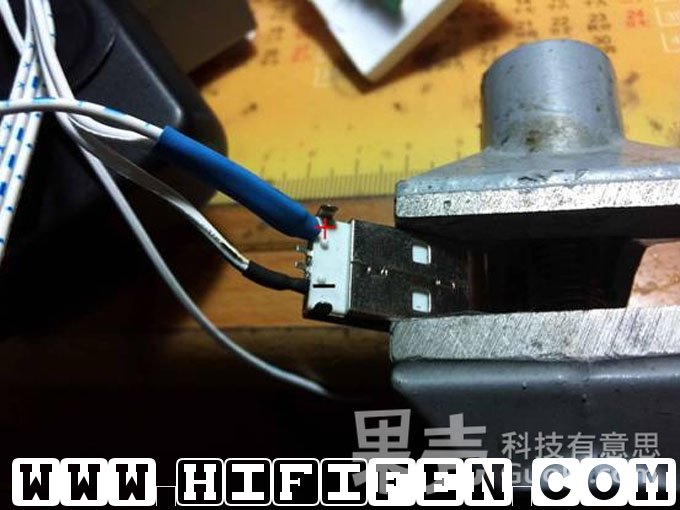

　　蓝牙模块使用5V的USB电源供电。USB公头接在蓝牙模块的电源输入上。

　

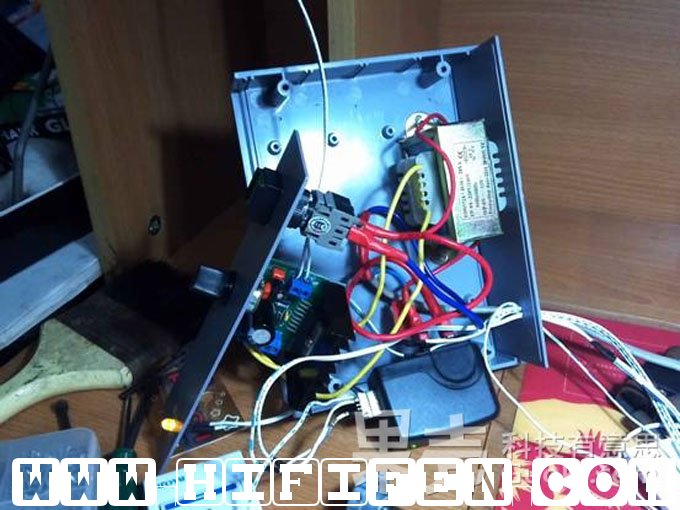

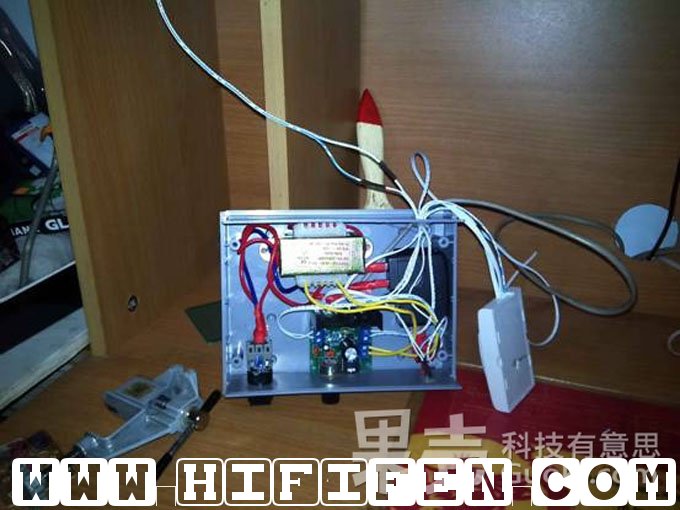

　　现在功放盒子部分基本组装完成了。飞线很乱。安全起见，USB插头后面用3M胶布绑起来了。由于盖子钉在书架上方，所以先不装上去，一会还要接音箱的线呢.


　　4.4左右声道音箱的“隐藏式”安装

　

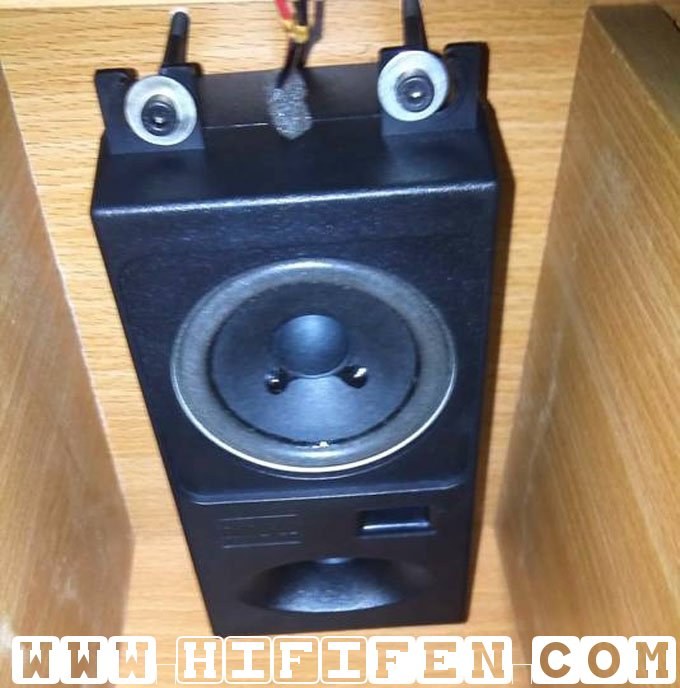

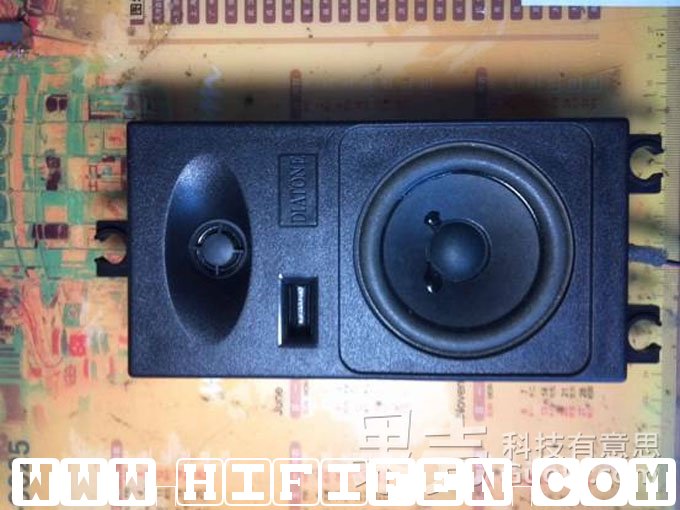

　　本次制作所用的音箱特写，图中音箱左右方共有三个固定卡槽，可以用于装螺丝。

　

　　将音箱放在一张比音箱自身略大的纸上，描出音箱的轮廓，然后把螺丝放上去，大概规划一个螺丝孔位。用笔描出来。

　

　　作用是这样的：把这个“音箱”纸贴在书架底面上，方便打孔和规划安放位置。图中三个带插的圆圈就是打孔位置。

　

　　以右声道的安装为例：贴好纸后，依次在刚才画出的孔位上打出三个孔。注意钻头直径要比安装用的螺丝的直径略小。

　

　　另一侧的左声道如法炮制。打完孔后记得把纸撕下来。

　

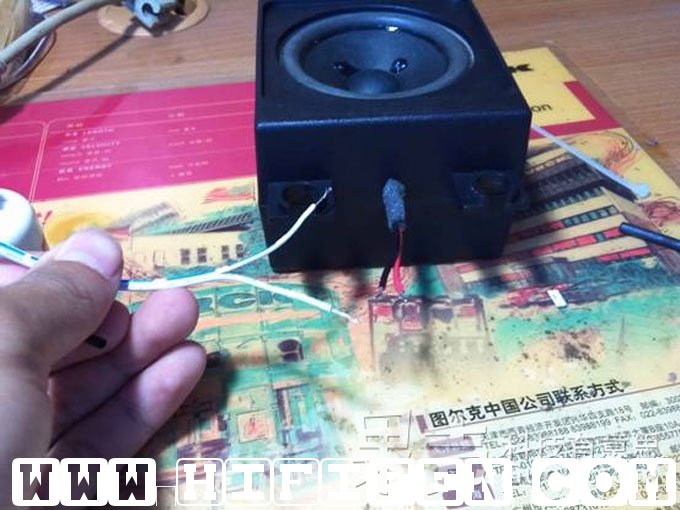

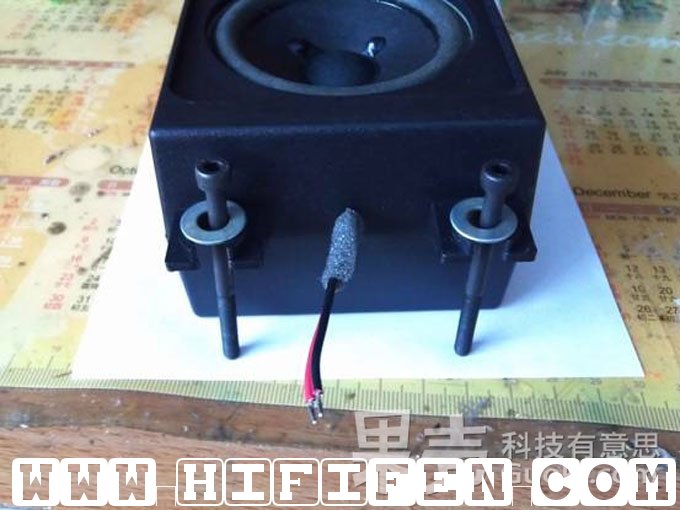

　　把音响钉上去之前记得先延长输入线！

　

　　延长完输入线之后把音箱装上去，拧紧螺丝。

　

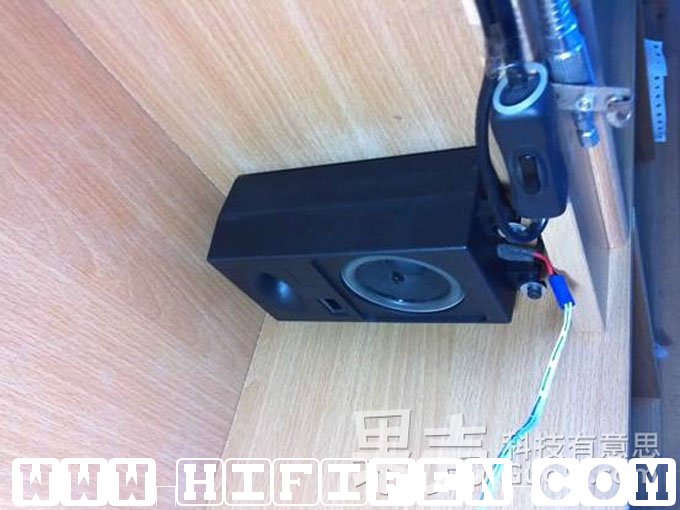

　　这是左声道的音箱装上去之后的效果（图片稍微有点模糊，不好意思……图中左侧的粉尘状物请无视）


　　4.5总装

　

　　把功放盒子内的零件固定好，插好前后面的面板，将左右声道音箱的延长线与功放连接好，准备吧盒子装上书架底面。

　

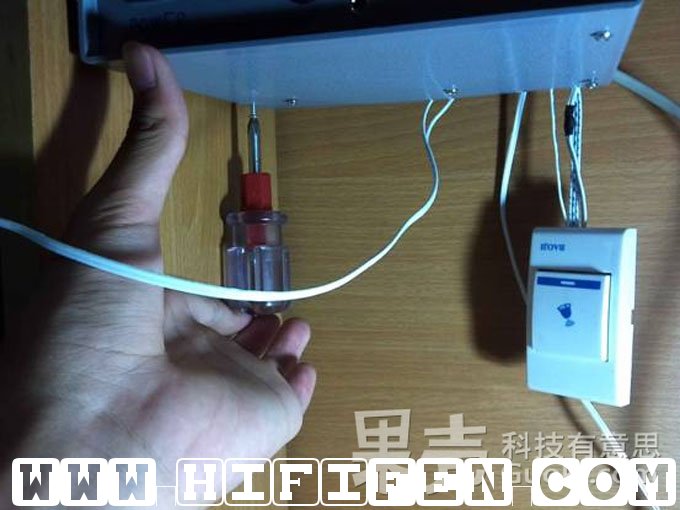

　　一只手顶着功放盒子的底板，另一只手赶紧上螺丝，这么顶着很累的……图中由于右手要照相，所以一只左手顶上了了两件工作。

　

　　安好功放盒子之后，记得安装限位螺丝再把盒子放下来，不然你就会听见“咔嚓”一声，后面的转轴部分瞬间应声而断

　

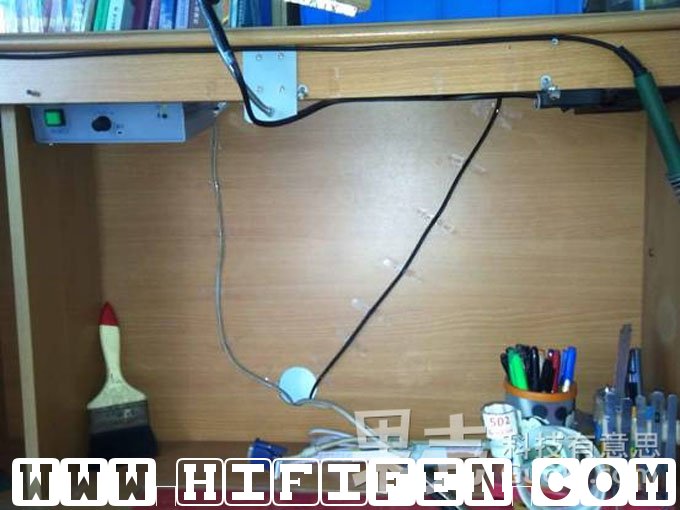

　　安装完成后，各种线交错，显得很乱……所以还要整理一下线。

　

　　美观起见，也为了安全，防止以后不小心挂扯到线，用透明胶把蓝牙模块所在的盒子和音箱部分的延长线都粘在书架底面。将功放的电源线（图中灰色的线）沿着书架背面粘好。同理，将台灯电源线（图中黑色的线）也粘好。然后好好打扫一下桌子，用吸尘器神马的清理一下各种木屑，电线头等残骸

　

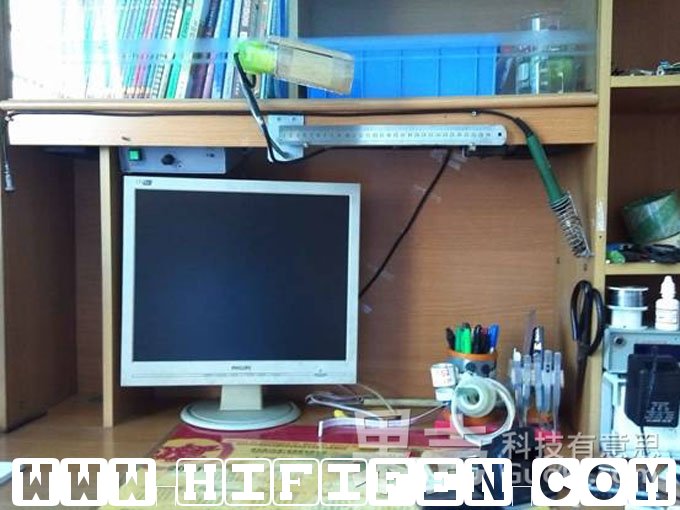

　　放回液晶显示器，至此隐藏式蓝牙书架音箱就完工啦，享受你的无线音乐吧，忘记音频输入线的的束缚.
