接触9018也有一段时间了,今天终于下定决心做一版了.准备采用STM32单片机做主控,VFD2002作为显示用,飞梭控制,多路输入选择;打算先从电源做起,电源采用洼田式稳压电路.

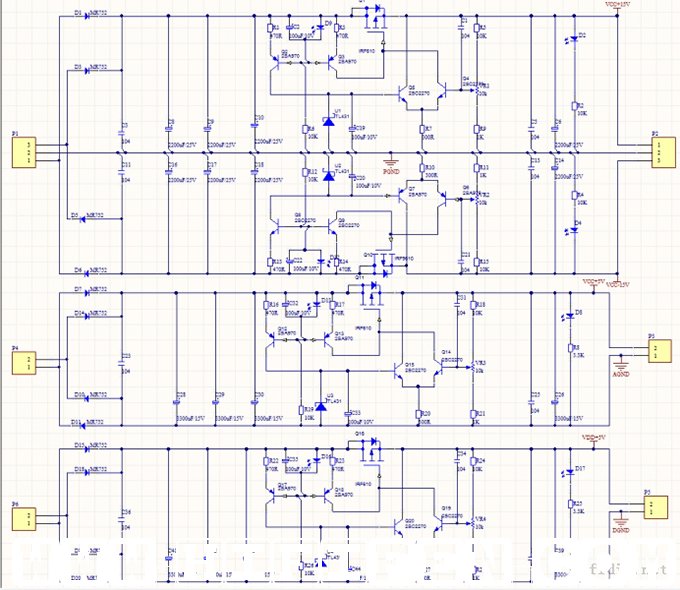

    这个是电源原理图,电容打算用RIFA 124 40v 2200uF,整流二极管采用摩托罗拉大车轮二极管.

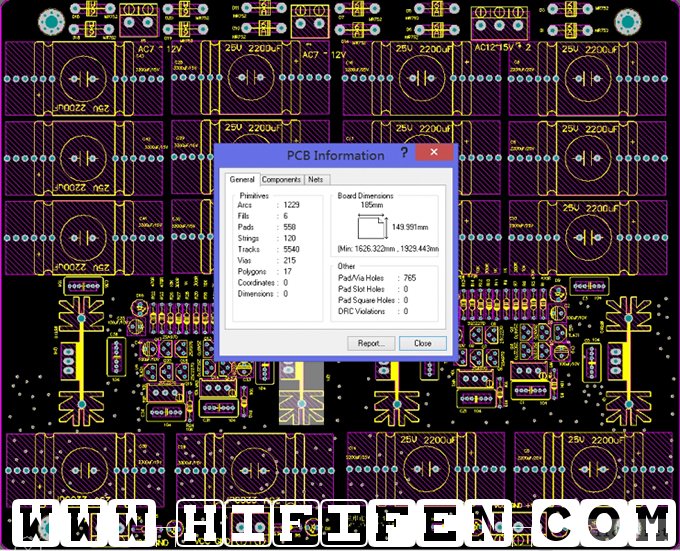

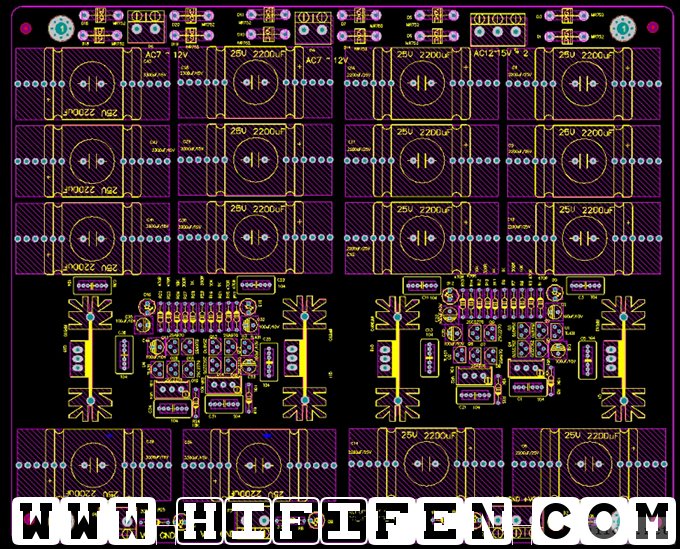

    这个是布局图,孔尺寸和论坛电源板一样,只是比论坛电源板长了1.5cm,没办法,滤波电容太大了.

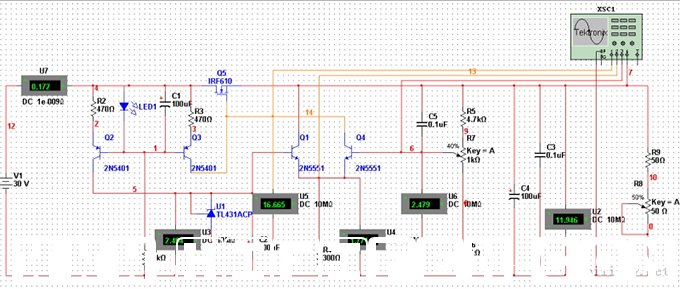

    这个是仿真图,VFD单独供电,本来是想用OED但是找不到合适的机箱,只有现成的VFD机箱.

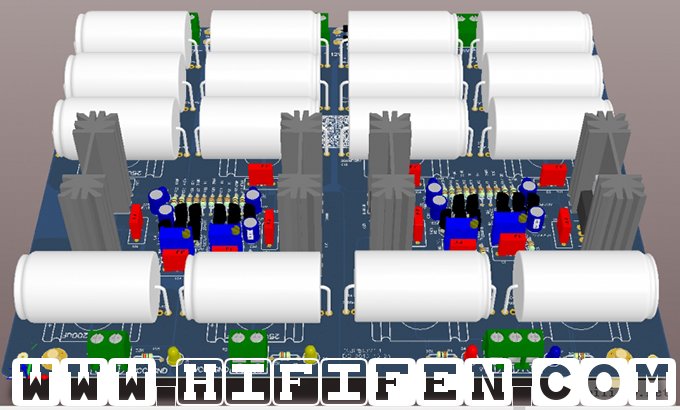

    这个是3D视图,今天开始画板子,明天打样,输入有AES/EBU、USB、I2S、BNC、RCA、光纤,预留若干扩展输入接口,输出平衡、非平衡.

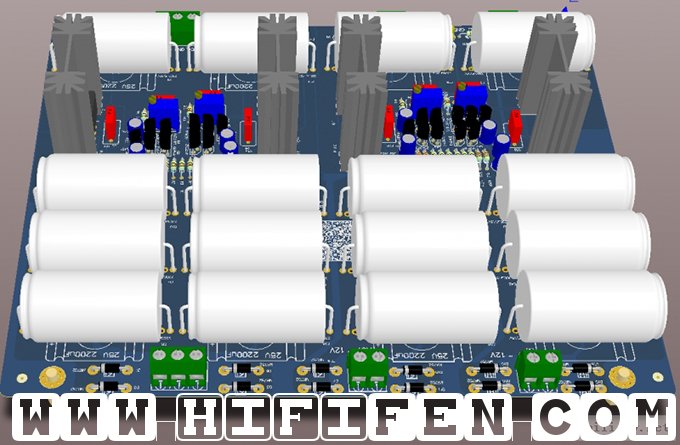

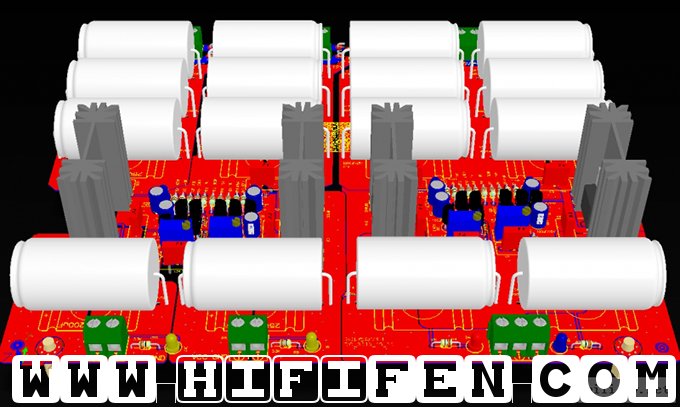

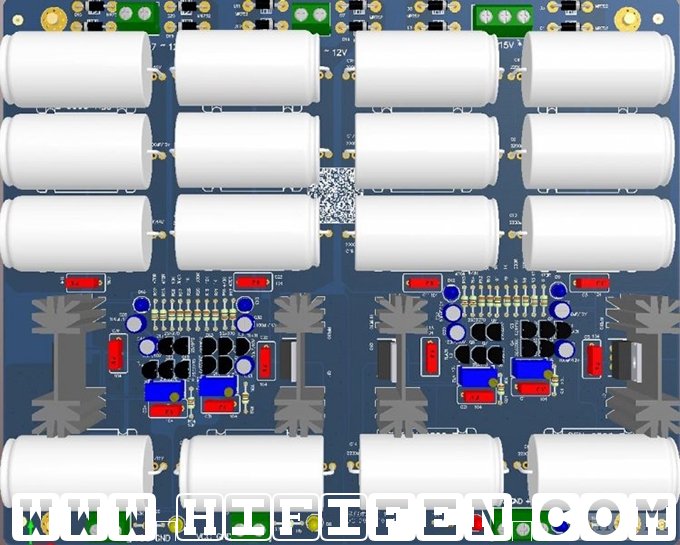

    已经布好线了3d显示.

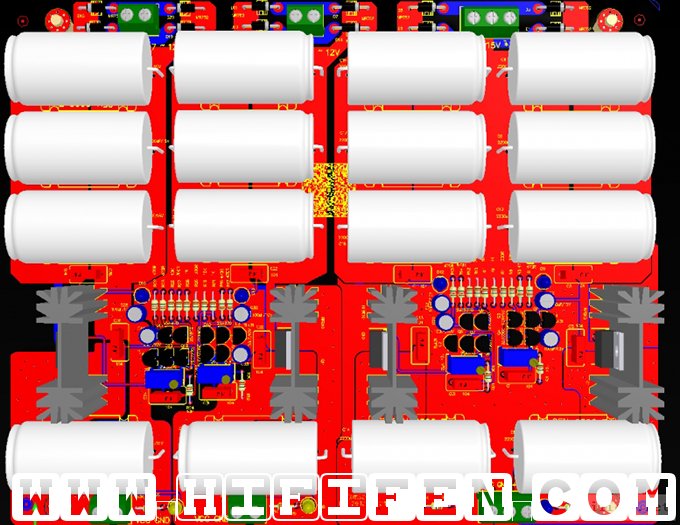

    顶层布线.

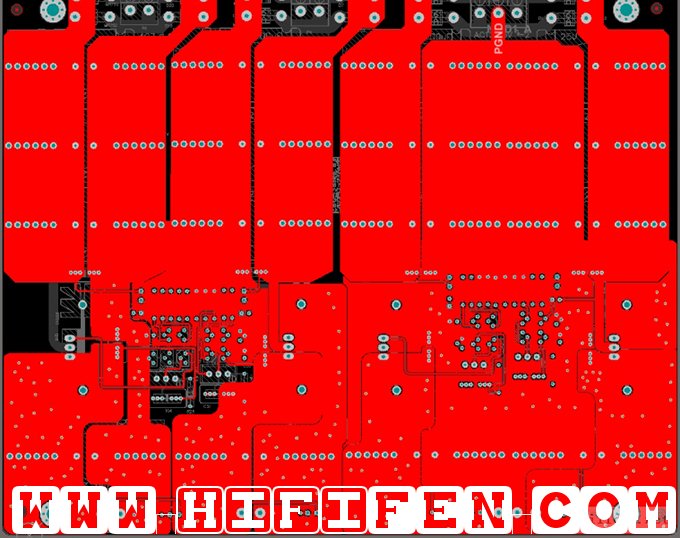

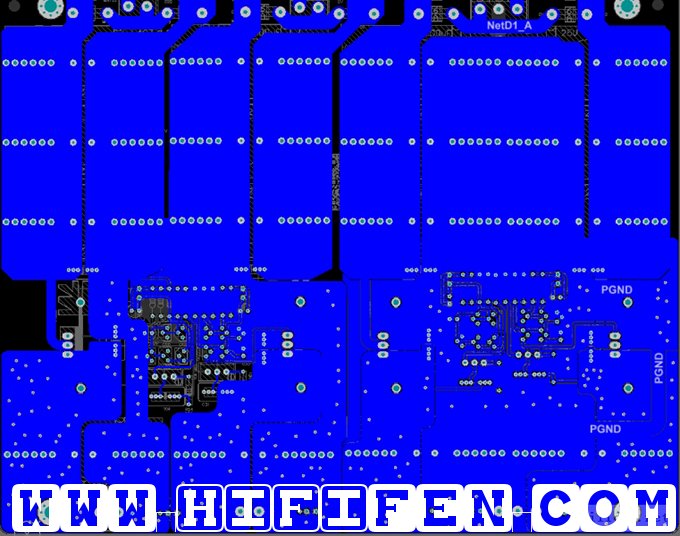

    底层布线.

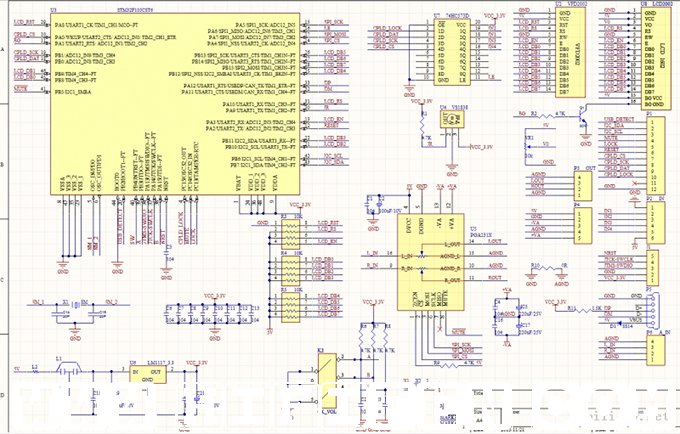

    电源板正在打样,控制板原理图出来了,STM32F103C8T6主控,支持VFD2002、LCD1602、LCD2002,飞梭控制、IR红外遥控、ES9018软控,可以通过USB接口升级固件.

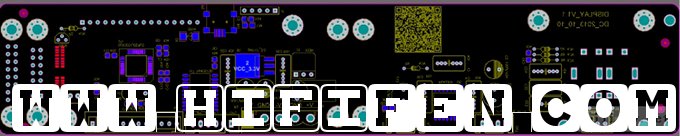

    这个是控制板的布局图.

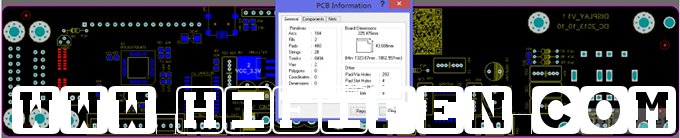

    这个是大小,支持LCD1602、LCD2002、VFD2002、飞梭控制,红外遥控.

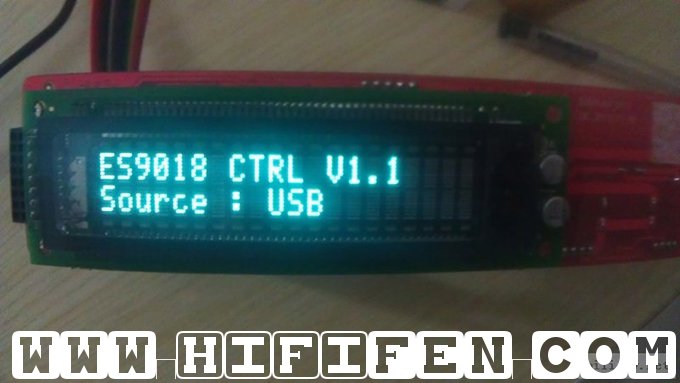

   个人觉得界面挺漂亮的.

    电源板pcb收到开始焊接.

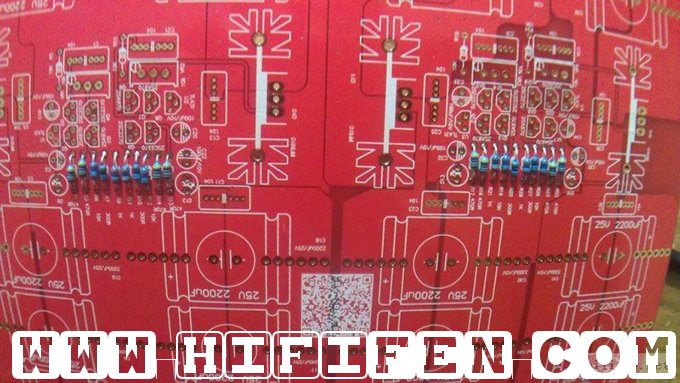

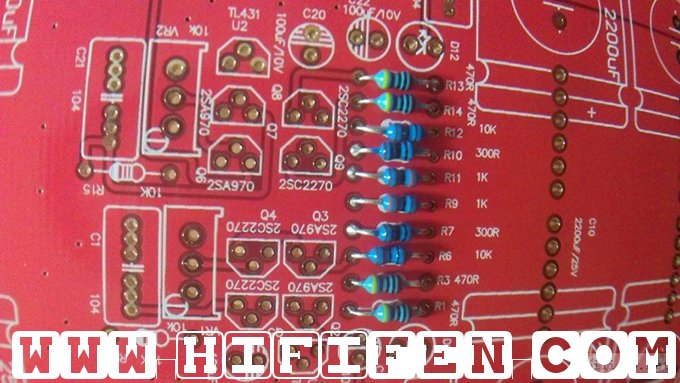

    插好电阻.

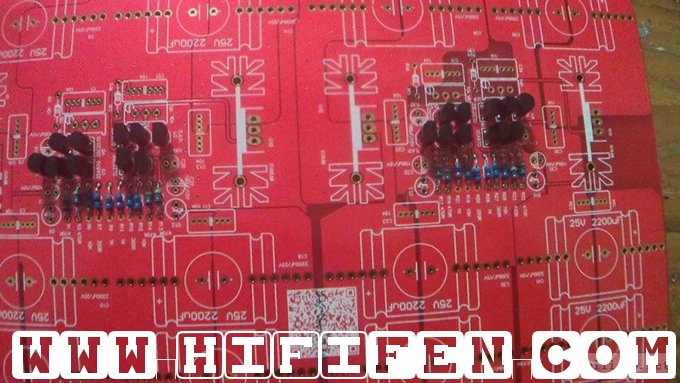

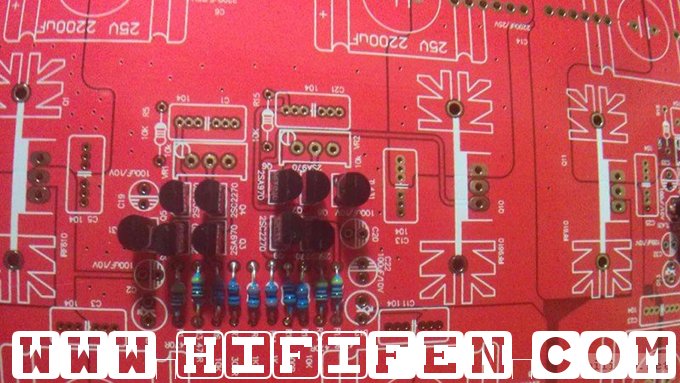

    焊接完三极管.

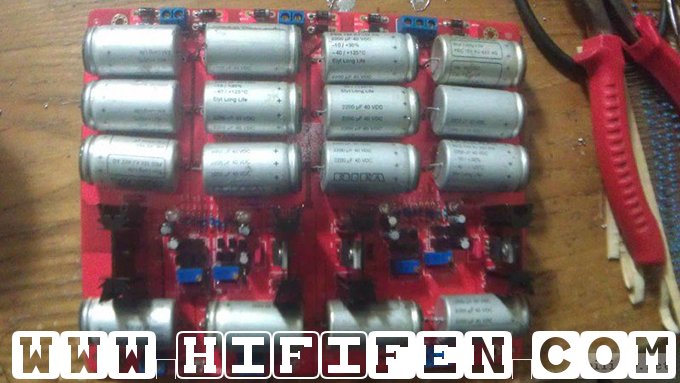

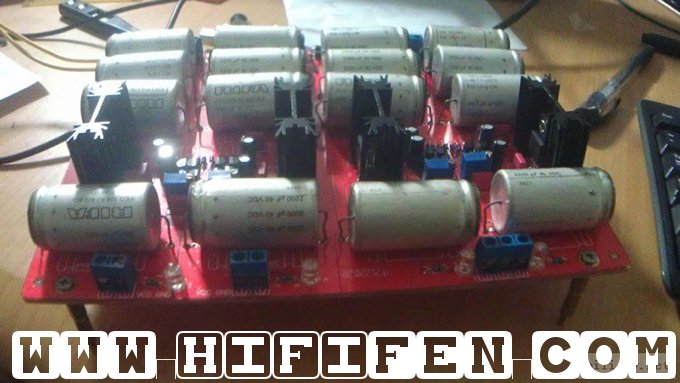

    焊接好的成品图.
