现在USB DAC很流行，所以我也做了一个。两个耳机插孔设计成都是输出，耳机和音箱都可以接，这样就不用频繁的插拔线了。

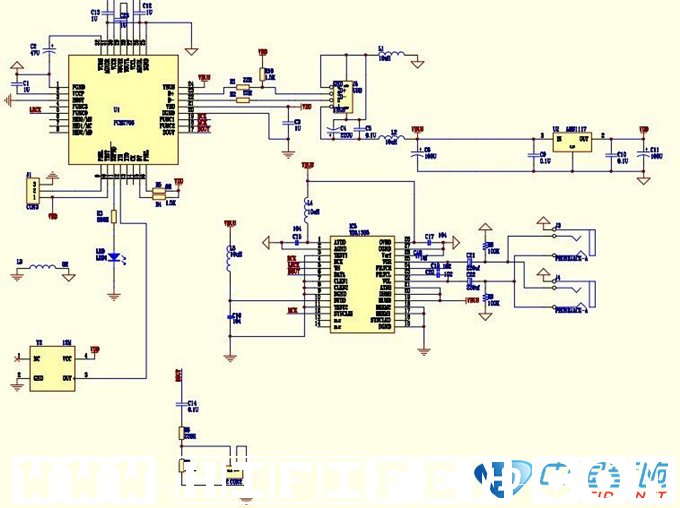

原理图

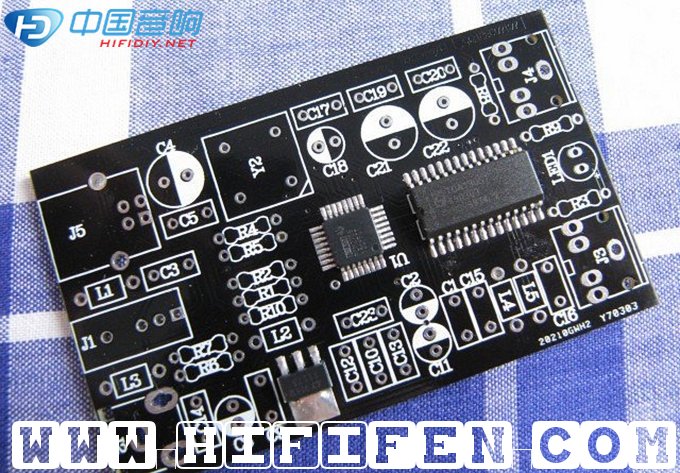

经过几天的等待，板子专用于回来了。试验过两次都失败，终于完成了第三版。

自制USB DAC - 先焊贴片

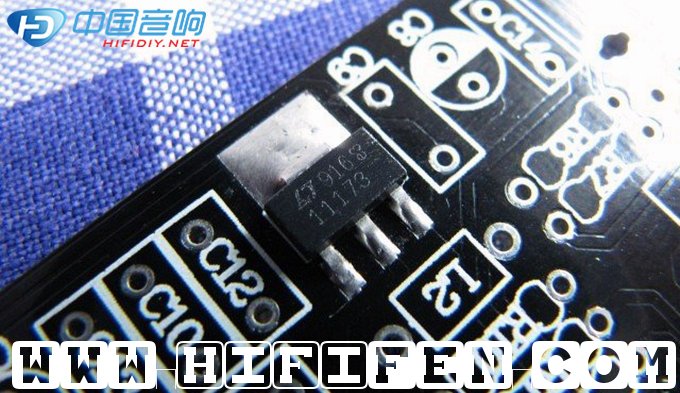

稳压部分

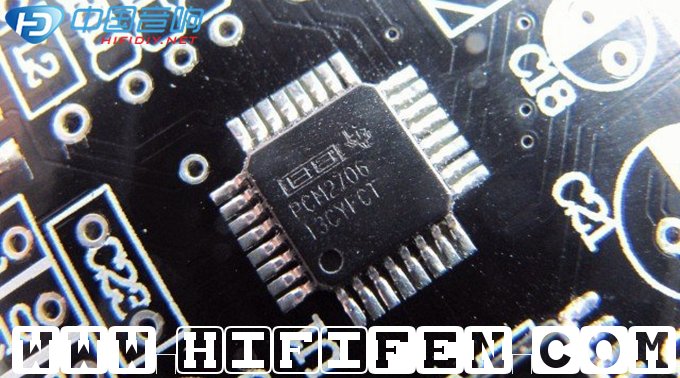

PCM2706

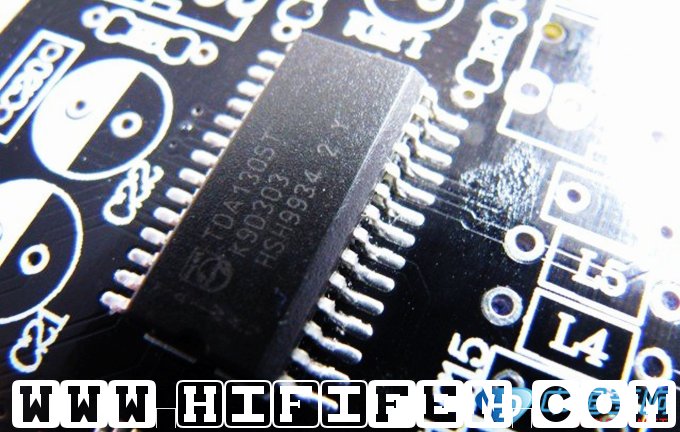

TDA1305 貌似焊功还行哈~

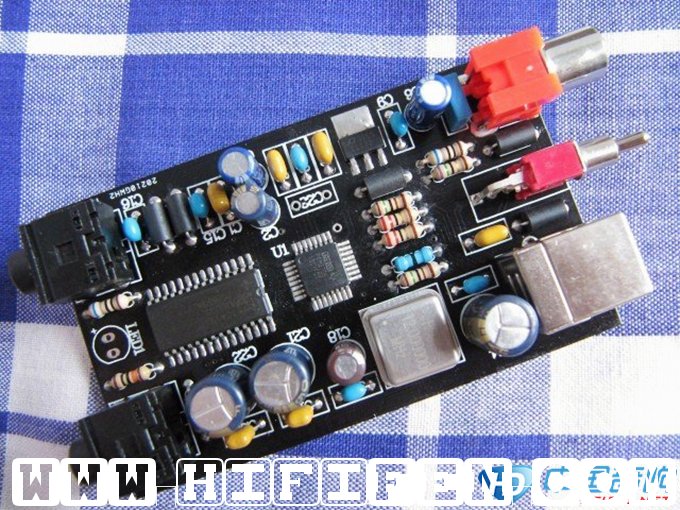

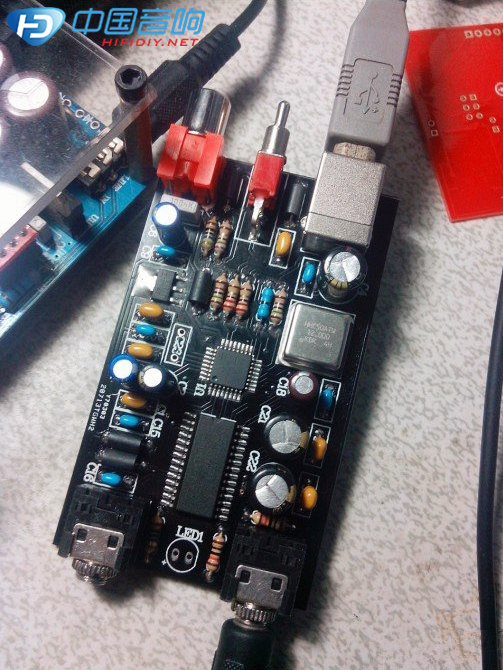

这是做好的样子，电阻和部分电容都是双面焊接，保证焊接质量。

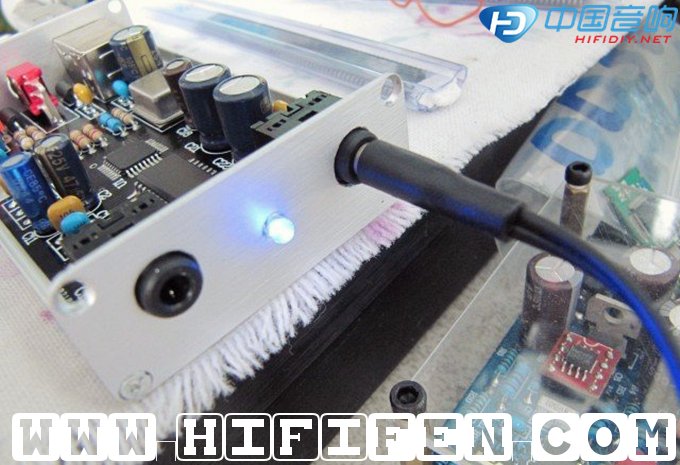

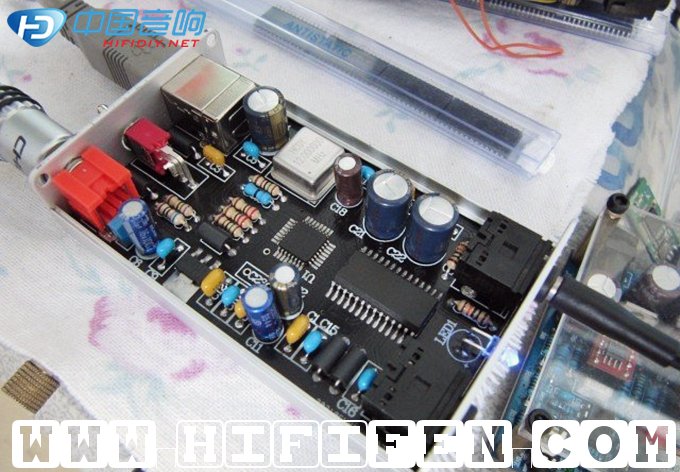

装盒

这是最近升级了几个小部件，耳机接口改了带螺口的，C4由原来的220U 加大到1000U。

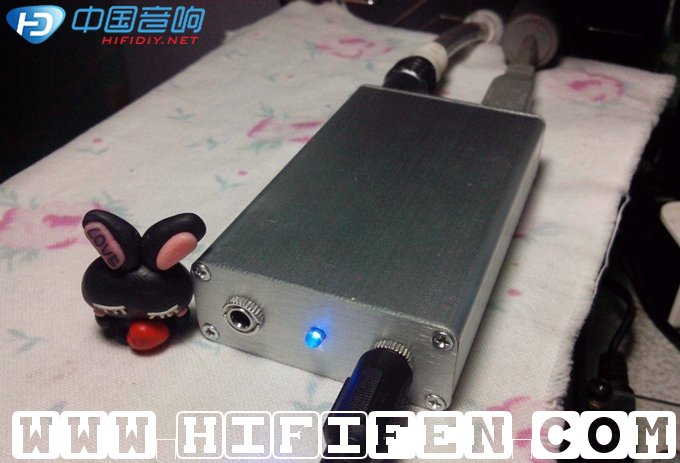

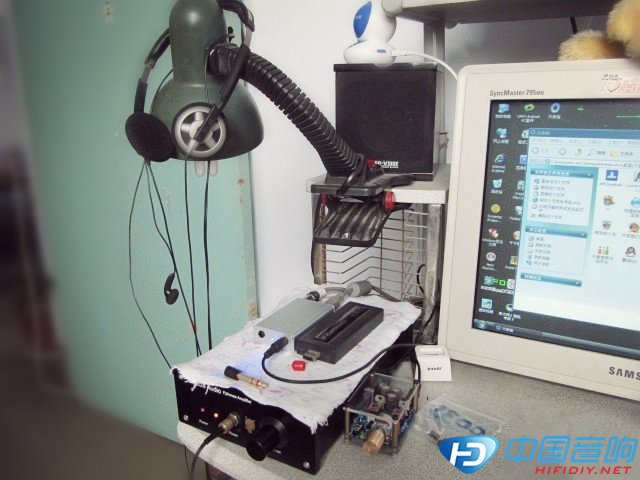

新版工作照：

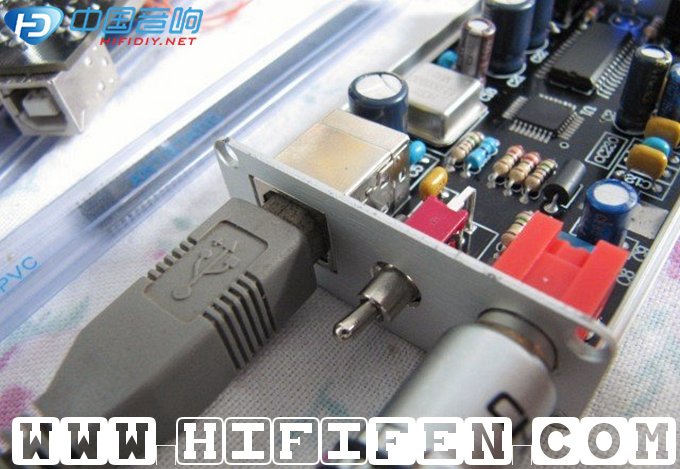

外壳是USB 孔纯手工开孔，12V手钻加小切割片加什锦锉。6个孔开孔花费了1个小时。听音效果方面，个人感觉解析力不错，稍显清冷，缺一丝温暖的感觉。音染小，久听不躁。
