桌面功放不需要太大的功率，但是要能推动4欧姆音箱，因为我用的就是4欧姆的，所以这次设定的输出功率为8欧姆15W，4欧姆25W，发热量较小，可以选择小机箱，而且采用机箱作为散热器。顺便说一个小窍门，LM1875正常工作温度高一点声音更好一点呦。

　　所以这次制作目标有两个：

　　1. 完成任务；

　　2. 顺手实验一下新电路结构，争取每次玩出新花样。

　　经过认真的总结和研究，个人发现1875的短板有以下几点，不足之处还望各位大侠斧正。

　　1. 1875的电源抑制比比较低，因此对电源的要求比较高，特别是到了中高音部分，电源抑制比更是直线上升，频率越高指标越差，导致中、高音音质受影响；

　　2. 1875的低音部分对电源的内阻要求比较严格，内阻低的电源低音就好；

　　3. 暂时没发现，各位大侠发现后告诉我，共同提高，将1875进行到底。

　　问题找到，开始研究对策，结合各位大侠和自己的经验，关键是抱着实验新电路结构的目的，锁定了放大器的基本结构：单电源LM1875加上复合稳压电源供电。

　　1. 单电源

　　反复研究LM1875的厂家资料，发现其PSRR不是特别好，尤其是负电源PSRR，在20kHz是只有50dB左右，这个是不是各位大侠说的LM1875高音不太好的原因呢？看来不试验一下要睡不着觉了。单电源电路正好把负电源引脚接到了电线上，这样负电源PSRR的影响就可以微乎其微了。

　　2. 稳压电源

　　玩音响就是玩电源，功放的低频效果就要看电源的等效阻抗。一般1875的电源阻抗降不下来，主要是功率适合于1875的变压器阻抗太高，阻抗合适的变压器功率太大，体积重量又下不来，不适合桌面功放的要求，所以这次采用线性稳压电源为放大器供电降低电源内阻，提高低音效果。为了降低发线性电源的发热量，提高线性稳压电源的效率，前级电源采用开关电源。这是主供电的是线性稳压电源，开关电源只起到整流、滤波和予稳压作用，降低线性稳压电源的电压降，降低线性稳压电源功耗，降低整机的散热需求。采用线性稳压电源还有一个好处，对正电源的PSRR要求也进一步降低。

　　单电源版1875只需要一组稳压电源，提高了稳压电源的运行效率。比如正负电源需要在正、负电源分别插入线性稳压电源，而单电源只需要一个就行了，而且运行于正稳压状态，可以选择低压差集成稳压器，性能不错，还可以提高可靠性、降低复杂性和装机成本。

　　单电源电路由于输出电容的存在，省掉了保护继电器，附带好处之一。

　　3. 输出电容音质校正

　　单电源的缺点也要考虑，最主要就是增加了输出电容，这个电容的电流很大，对音质的影响不可忽视，所以必须考虑改善的方法，一并在这次完成实验。电路图在官方单电源电路的基础上，主要改进方向是改善引入杂音的地方，并且增加左右声道的独立性，再有就是考虑改善输出电容对音质的影响。

　　稳压电源手头没有合适的电路，再加上多年的职业习惯，每次制作不能超过三个不确定因素，防止烂尾呀，所以这次先采用集成LDO稳压器代用，如果效果好再自己设计专门的稳压电源电路。

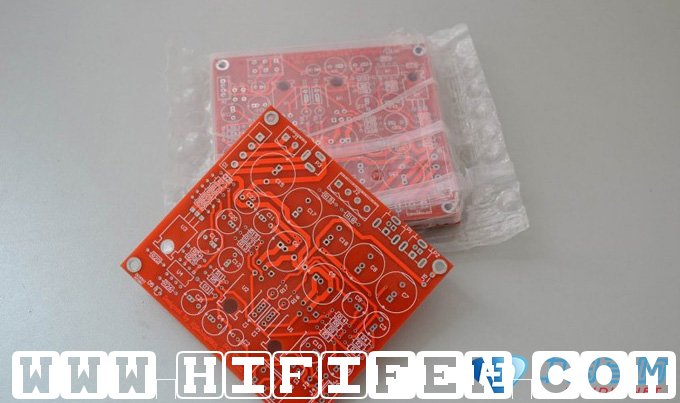

　　线路板设计主要考虑两点：信号线路最短和整机单点接地。

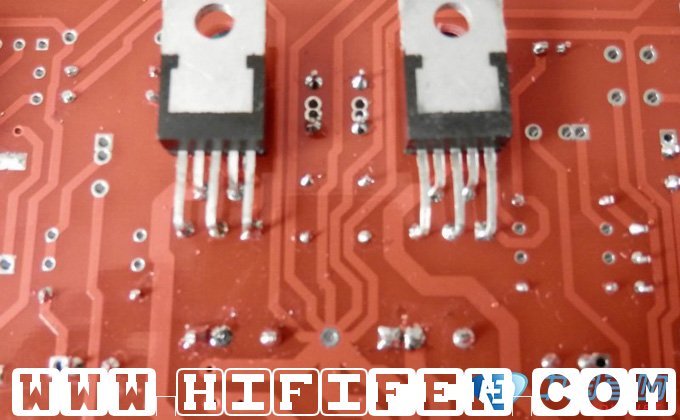

　　反面单点接地

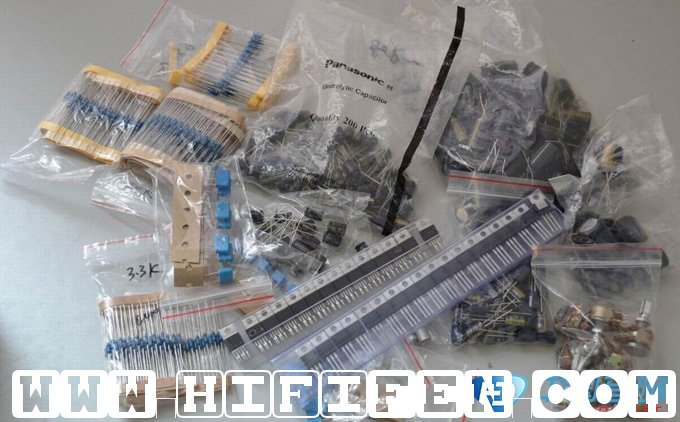

　　所用元件本着够用就好的原则，但是不能忽略元件的基本性能，经过认真比对，选择主要元件都是名牌大厂的产品，具有可追溯性。

　　去耦、滤波：电容（松下FC）

　　耦合电容：松下BP无极

　　电阻：893厂五环1%电阻

　　LM1875芯片：国产

　　电位器：台湾

　　接线柱：铜镀锡，以前（大约15~20年）的老货；

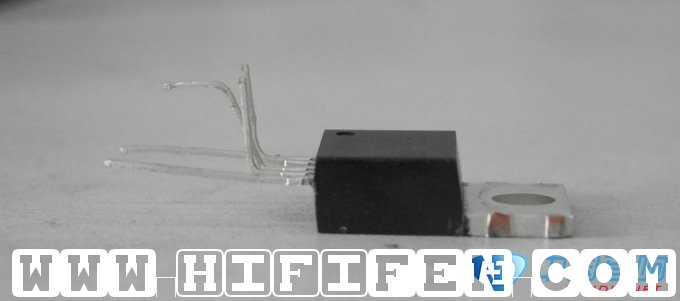

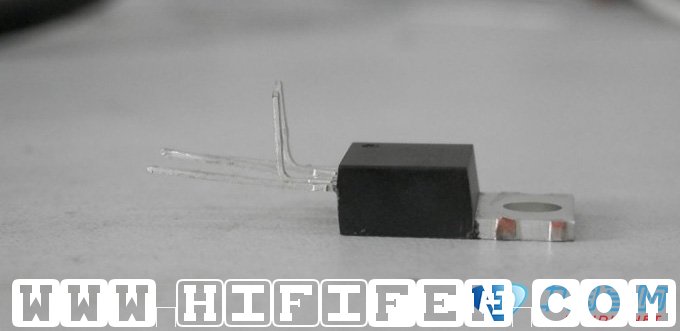

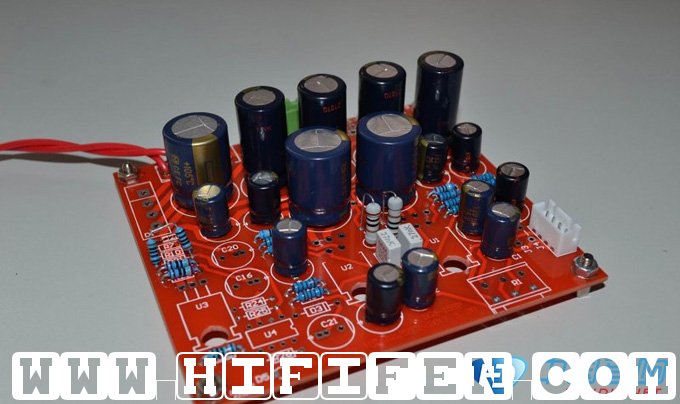

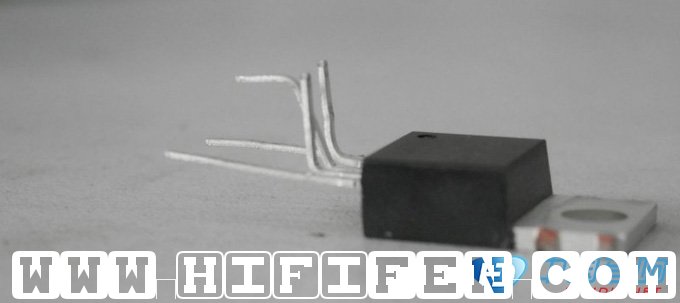

　　焊接过程,LM1875成型

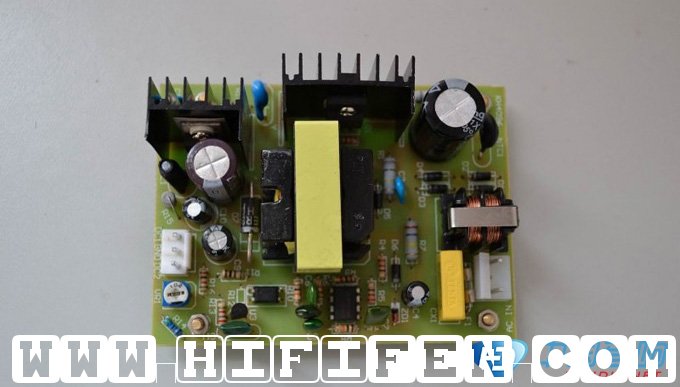

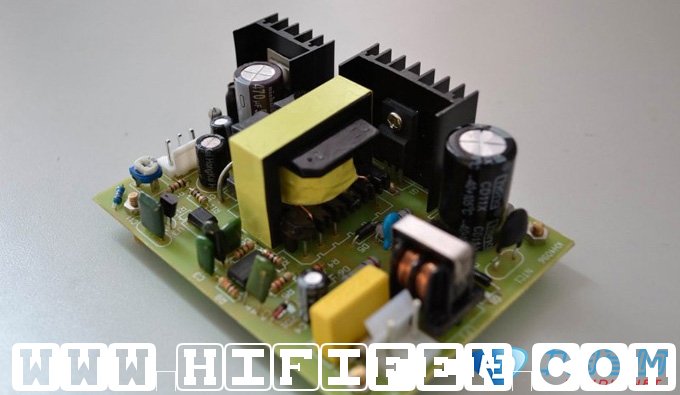

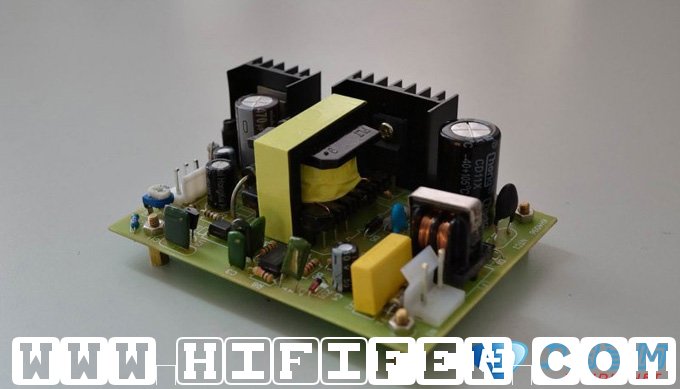

　　开关电源滤波电容：红宝石

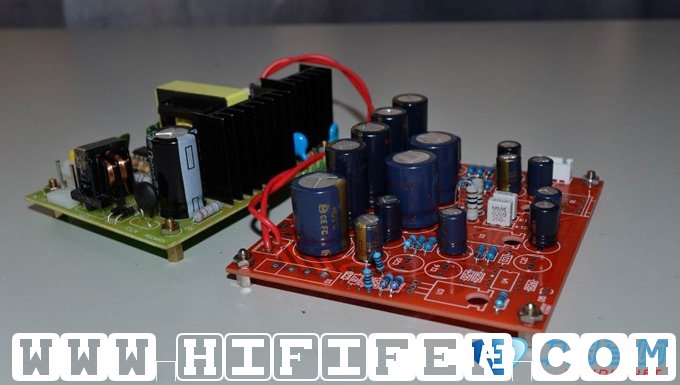

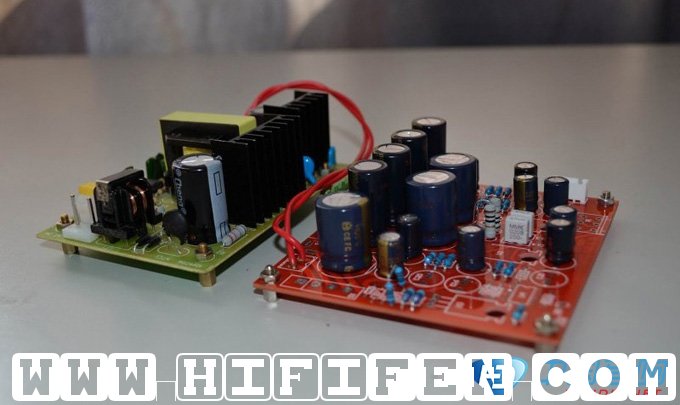

　　线路板集合

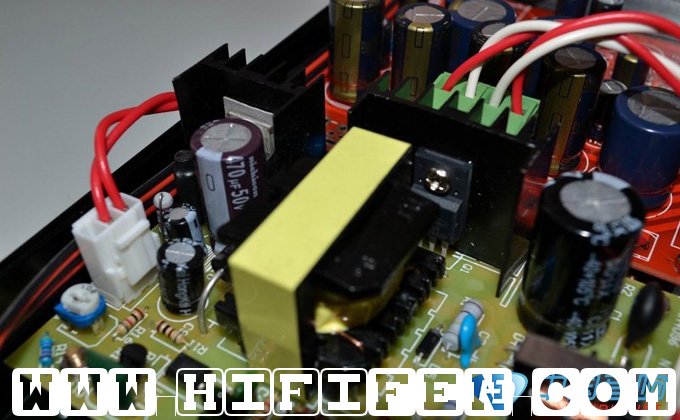

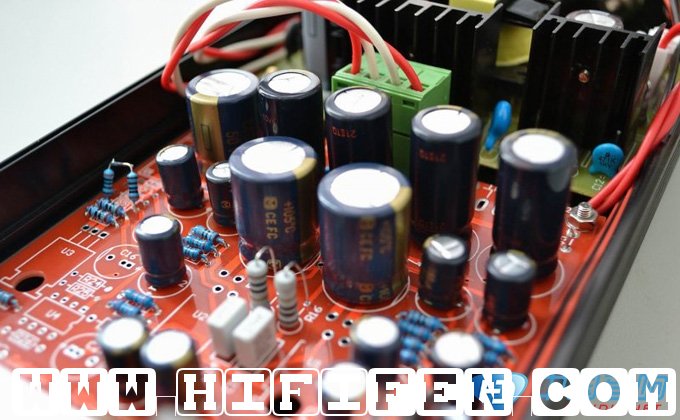

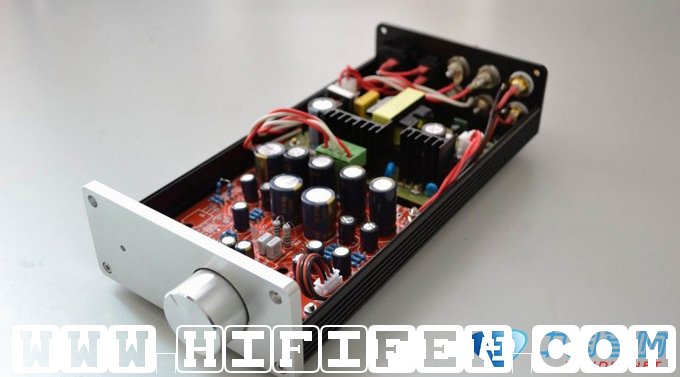

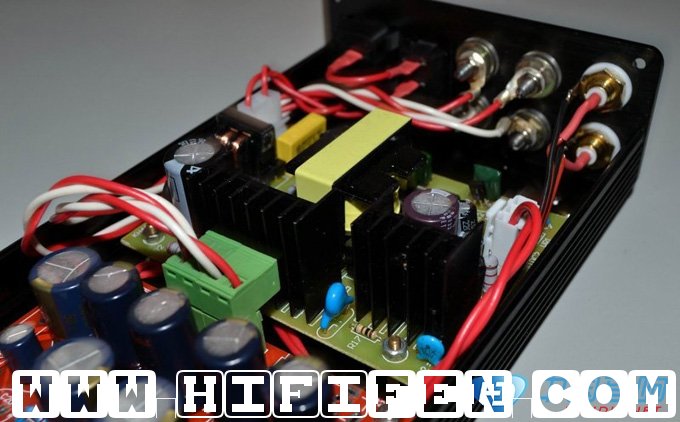

　　内部结构

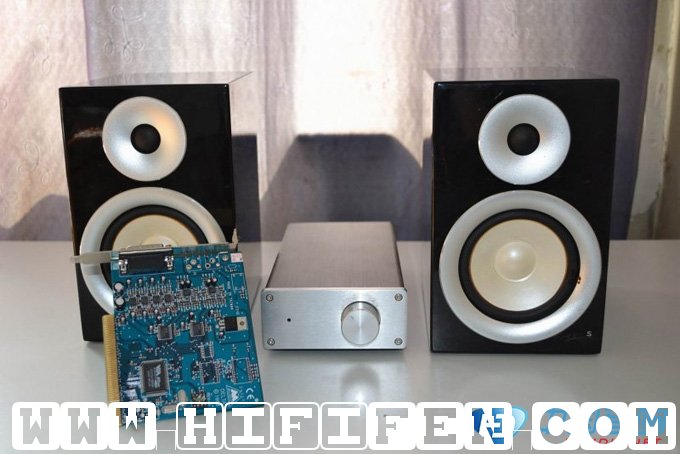

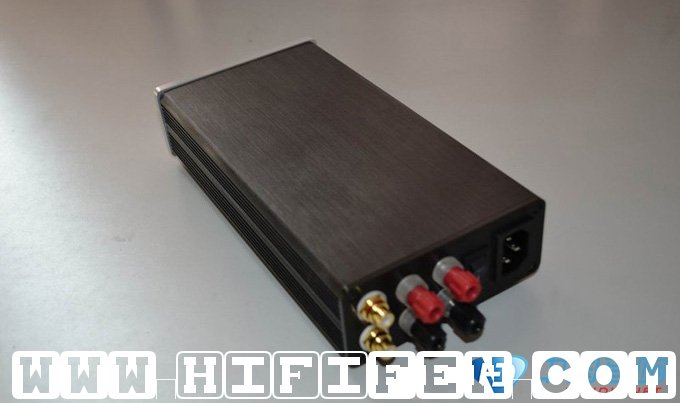

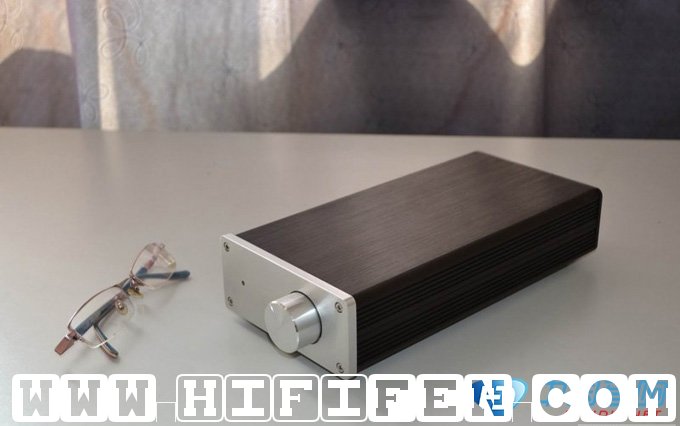

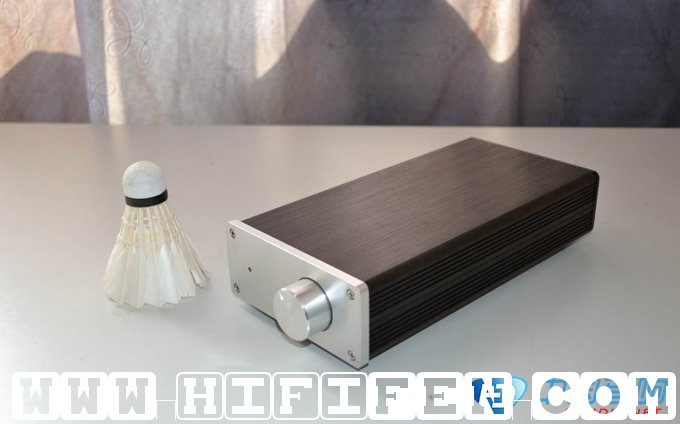

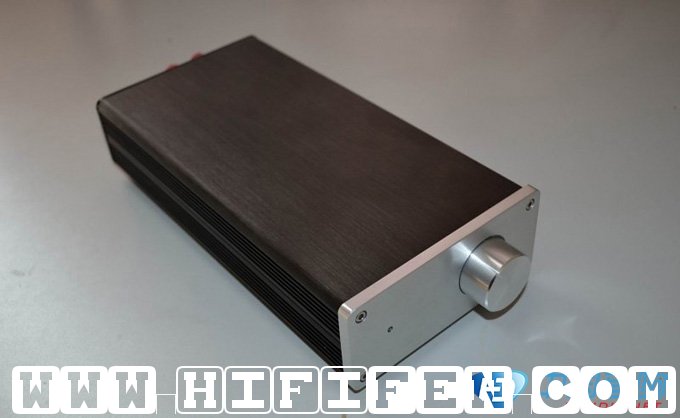

　　整机效果

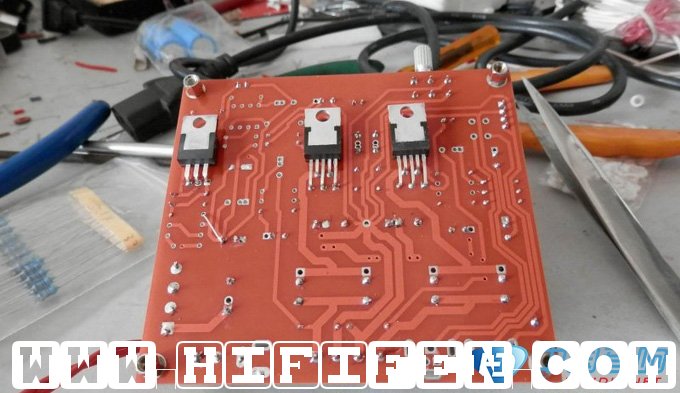

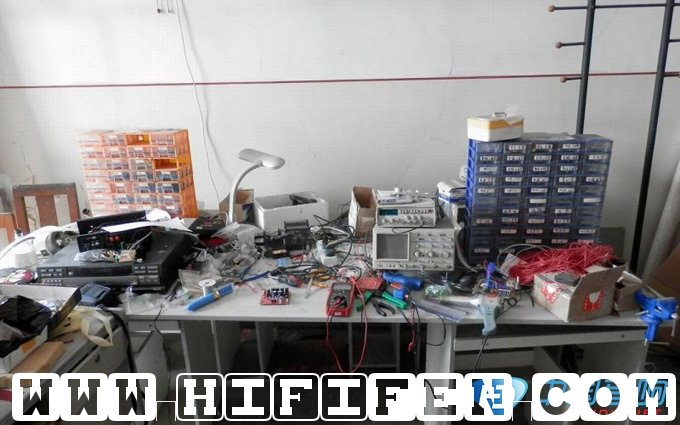

　　工作台

　　尽管本人的听音器材水平有限，但是本着要对听音效果负责的态度，先上听音器材清单：

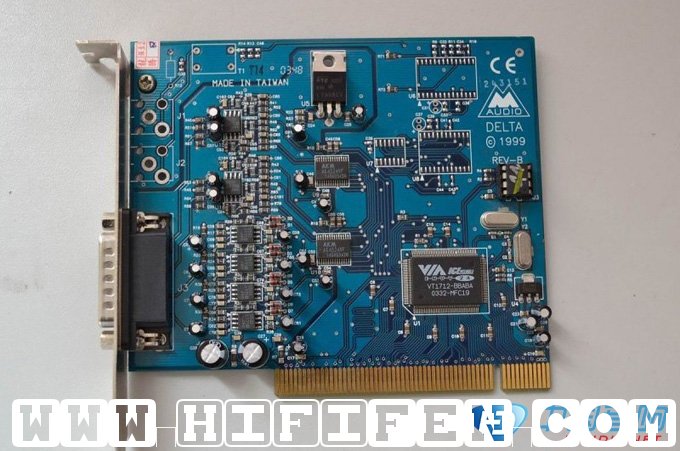

　　音源：PC机+声卡（M-Audio Delta44，带ASIO输出）+播放软件（Foobar2000绿色版）+APE曲目

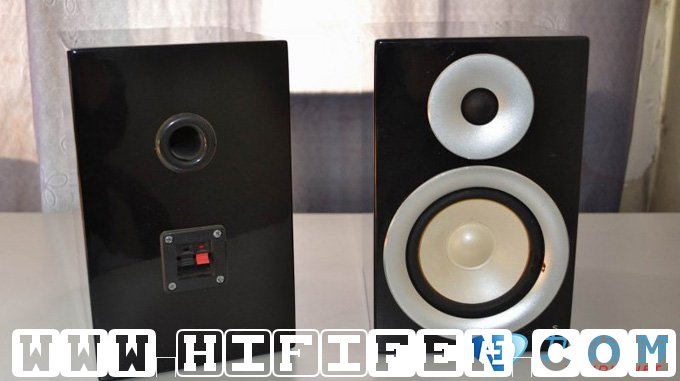

　　音箱：山水套装的音箱，4欧姆，钢琴漆，型号挂掉了，标记没贴，因为买的时候还有套装在卖。

　　调试：

　　开关电源单独供电：果然仍然还是老样子，低频强劲、控制力好，但是中高频的颗粒感强，不耐听；

　　开关电源加线性稳压：开始变好，解析力增强，低频力度比开关电源差了一点，中高频好了不是一点两点，可以用飞跃来形容。高音部稍稍有点毛糙，也没细调，继续折腾吧。

　　输出电容音质校正：继续试验，加上电容音质校正电路之后，音质进一步提高，低音的下潜和控制力进一步提高，高音的毛糙感消失，声音耐听了，经常从早到晚一天不关机。

　　试听（边调边听两个月，不会写试听报告）：

　　初步调试后试听（这一段花了我将近两个月时间），没有静态底噪，耳朵贴近喇叭基本听不到杂音；动态底噪也很小，层次清楚，大动态下也能保证清楚的层次感觉，简单伴奏下的基底噪声几乎没有，三频平衡，整体性强，低音放得出去、收得回来，下潜超出音箱范围之外（废话），中高音稍偏向圆润，但是不缺少圆润的感觉，正是我喜欢的风格。

　　这个体积和成本下，效果超乎自己的期望，满意！附带说一点，采用复合稳压电源之后，放大器的驱动能力增强，相应的功率储备可以适当降低。本机推试音的4欧姆音箱毫不费力，似乎还有余力。本机对于一般的交响乐动态范围还可以，不适合于超级动态诸如1812序曲之类（1812也分版本，Sir Georg Solti -《柴可夫斯基 1812序曲, 罗密欧与朱丽叶, 胡桃夹子 》听着费劲，圣彼得堡爱乐乐团 -《柴可夫斯基：1812序曲》问题不大）。

　　试听过的专辑清单：

　　1. 黑鸭子-伴你二十年-1、2、3

　　2. 彭丽媛-中国民歌

　　3. 童安格-其实你不懂我的心

　　4. 蔡琴-蔡琴经典CD1、2

　　5. 刀郎-试听刀郎

　　6. 群星.-[2009流行发烧唱片·极品靓声Ⅱ]

　　7. 朱哲琴-阿姐鼓XRCD海外原版

　　8. 赵鹏VS童丽-中国最好声音

　　9. 保罗 莫里亚乐队-World Love Sounds

　　10. 极品试音大碟之CD3-加州旅馆

　　11. HQ在车上摇-劲爆中文DJ

　　12. TELARC.[红衫仔(Ein Straussfest I&II)].专辑.(ape)

　　13. 阿卡多与五把名琴 - 克莱斯勒小品集

　　14. Beethoven Symphonie no.5

　　15. Beethoven Symphonie no.9

　　16. 三个版本的梁祝-愈丽娜、盛中国、西崎崇子

　　17. Various.Artists.-.[100.Best.Violin.(CD.1)].专辑.(Flac)
