随着全球物价成本飙涨,音响的身价也跟着水涨船高,对一般音响迷来说实在是一大负担,更别提新手玩家们,每每看到那动辄六、七位数的价格,滚滚热血都凉一半了.因此,许多人开始将目标转换到DIY音响这一块,不仅成本用料可以自己掌控,更能进一步设计个人偏好的线路或箱体,网路上不乏这些资源,各路玩家彼此交流切磋,只为了达到他们理想中的声音.

    说到DIY最吸引人之处,想必是那手动的过程以及制作完成的成就感,但是要从零开始设计一组喇叭或是扩大机,势必要耗费许多心力与时间,最后成果还不一定能让自己满意,以制作喇叭音箱起家的德川看到了这些问题,除了提供散客客制化的服务以外,德川同时也经营喇叭单体和音箱的销售平台,此次拿到的DIY全音域喇叭DT3 MK.1套件组,便是德川精心挑选出的DIY设计,不但可以满足玩家手动的乐趣,对初学者来说也是一份狠好的教材.

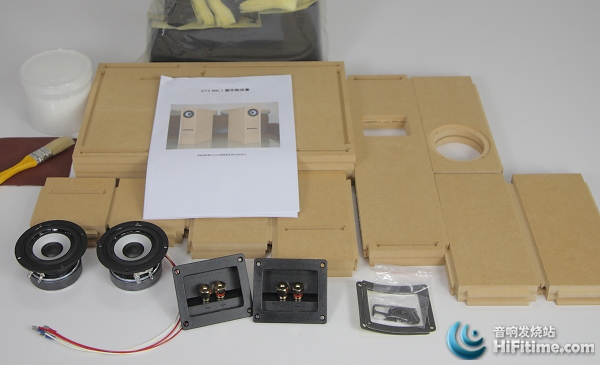

    内容包括:3寸TangBand W3-315E全音域单体、15mm MDF音箱板、吸音棉、方形六角头博士端子板、端子板防漏气泡棉、端子内线、螺丝钉、砂纸、白胶、刷子.另有制作说明书一份,内附图片详细叙述组装步骤.

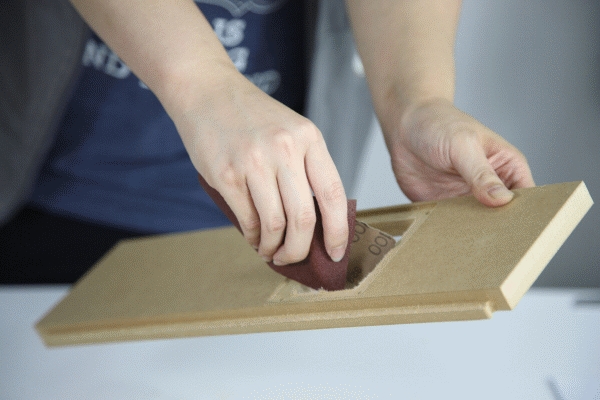

    首先,利用砂纸将背板上端子孔位的毛边磨平.

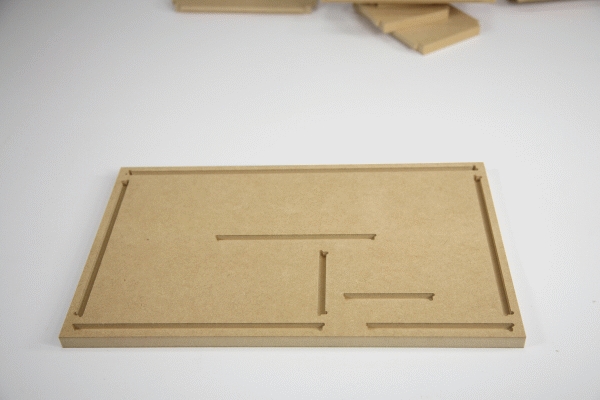

    再来拿出面积最大的侧板沟槽,将箱体所有隔板依序组合,定位完成后,这里有一个小撇步,在隔板内侧写下与其相对应的沟槽的记号,例如ABCD,以方便之后上胶时不会手忙脚乱的搞不清楚顺序.

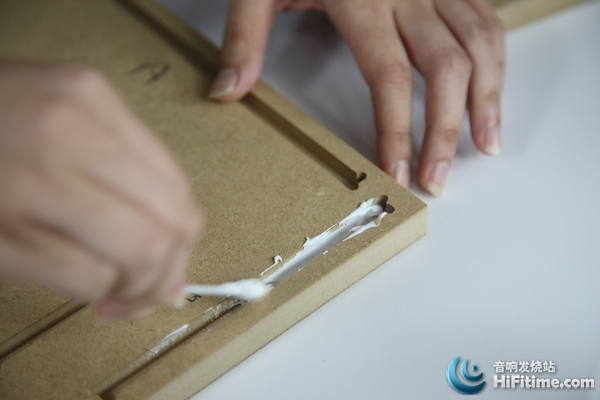

    做完记号后,就要进入重点步骤--上胶!一开始我们试图用棉花棒在侧板涂上白胶,事实证明…请善用原厂提供的工具.棉花棒沾取量太少,无法轻易填满接缝处,反之利用刷子就可大面积涂满,十分轻松,别忘了沟槽与卡榫两部分都要涂上白胶.

    在此需注意的是,应尽量让白胶溢出边界,使音箱呈现无缝的密封状态,多出的白胶再用抹布擦去即可.

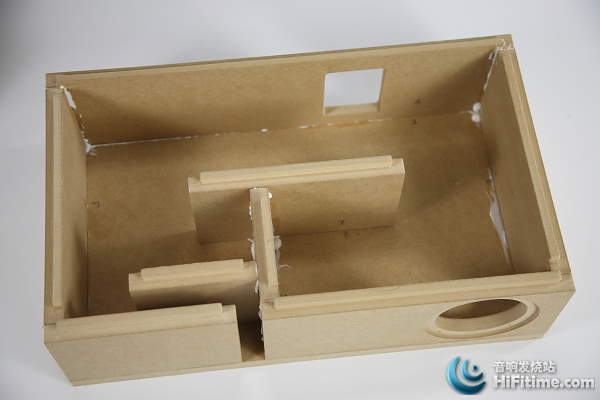

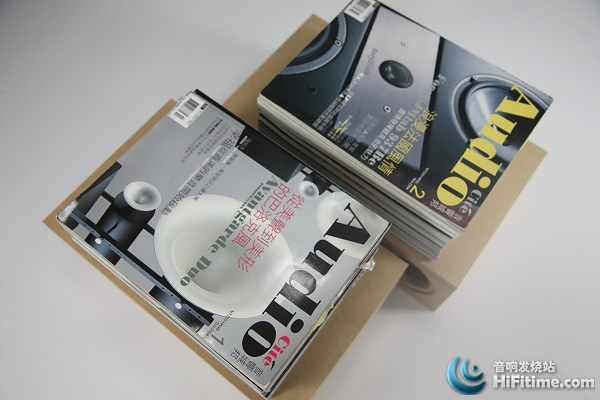

    所有隔板接合完成后,将另一块尚未上胶的侧板一并盖上,在上方摆放重物静置一天,让箱体紧密黏合.

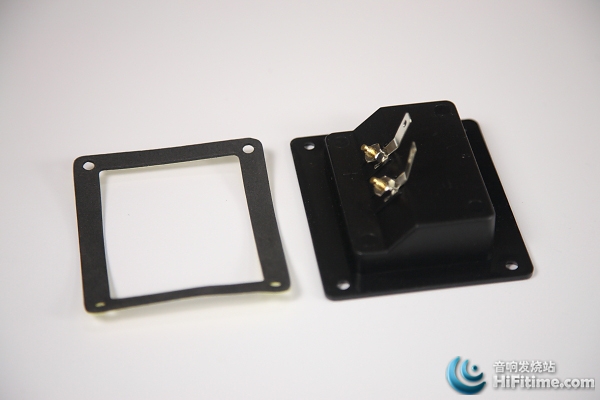

    一天过后,打开侧板继续完成内部装潢吧!将上图左侧的防漏气泡棉贴服右侧的博士端子板,四个孔对齐贴好,然后,拿出两条红白端子线,将顶端金属接头套牢於端子线头后,接上博士端子板两端,最后以螺丝锁上磨完毛边的背板,请注意端子板安装的方向,可别上下颠倒了.

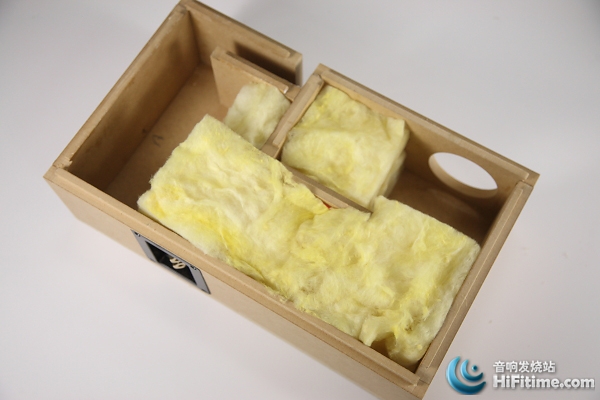

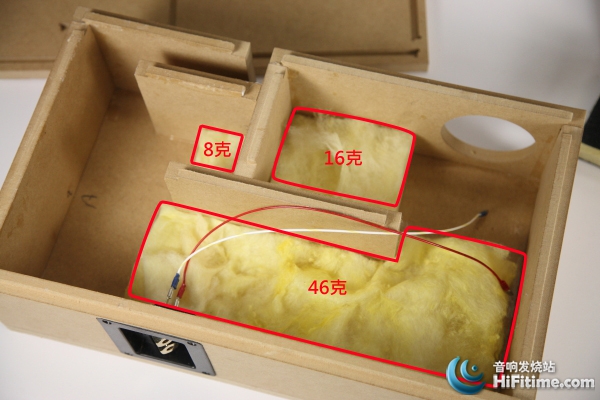

    接下来准备开始黏贴吸音棉,这里建议鼻子敏感者或有小朋友的玩家先行准备好口罩,不然棉絮纷飞可会苦了您的鼻子.吸音棉一共六块,三种尺寸分为上下两组.

    在相对位置涂抹均匀的白胶,黏贴前先将吸音棉尽可能的拉澎,让两组吸音棉重叠时能填满整个音箱.

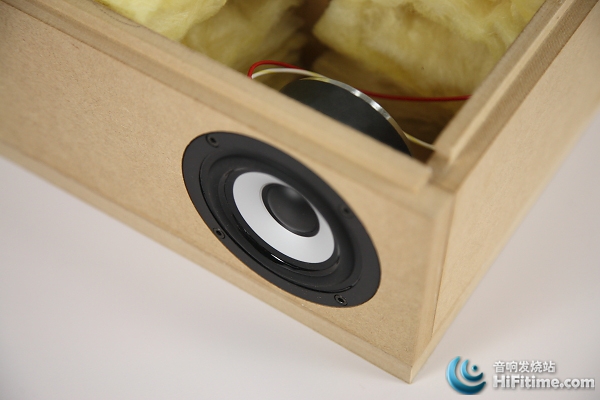

    固定完吸音棉后,连接端子内线与喇叭单体,并将单体安装於前障板上,依斜对角对称的顺序锁上螺丝(例:左上→右下→左下→右上),确保单体与箱体紧密接合.

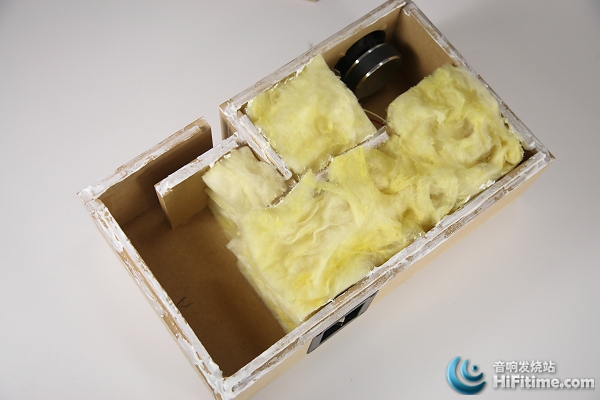

    最后一个步骤,将隔板卡榫与侧板沟槽上胶,再次检查吸音棉的蓬松度,最好稍微超出箱体高度,待另一侧板盖上时才能确实黏贴,完成后再以重物压合一天.

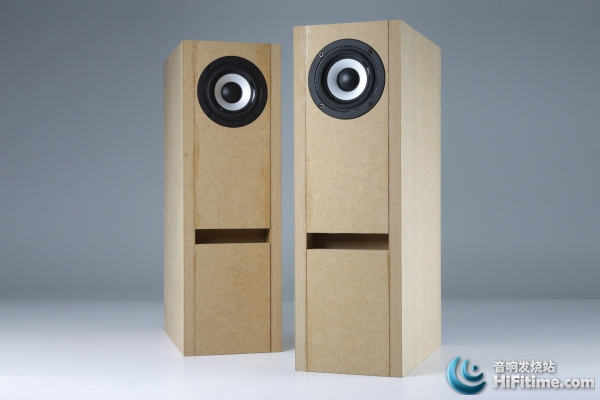

    从DIY过程中可以看到DT3 MK.1是采MLTL(Mass Loaded Transmission Line)箱体设计,也就是所谓的传输线式喇叭,透过迷宫般的隔板构造来增加和延伸其低频表现,MDF箱体厚度皆达15mm,单体采用的是3寸TangBand W3-315E,频率响应为100Hz-25Hz,这部分可依照玩家喜好自行更换或向德川另行添购,外观上可另外贴皮或上漆,均由玩家自由发挥.

    DT3 MK.1的声音究竟如何呢?拿出具各种特色的「TAS 2011」精选辑来试听,DT3 MK.1在人声上的诠释比起大编制音乐来的好狠多,像是第二轨「The Moon Is A Harsh Mistress」,女歌手罗卡轻柔忧郁的嗓音如清澈的涓涓流水,将歌手微弱的气音与鼻息都清楚呈现,但伴奏的琴音听起来就稍微含糊了些.再来听听第三轨,由苏格兰歌手费欧娜演唱的「When The Sunny Sky Has Gone」,清亮的女声搭上轻快的吉他听起来也十分舒服.

    除了DIY的DT3 MK.1套件组以外,德川也将一对DT3 MK.1的成品一并送来,有什麽差异?德川的成品跟DIY套件组使用的是不同木材,为15mm厚的桦木夹板,做工精致扎实,不过为何不直接贩售DT3 MK.1的成品,反而制作了DIY的组合?我想,这是为了让更多人有机会了解喇叭的基本构造与制作过程,并进一步推广DIY的市场,从实做中学习,其中可享受到的乐趣和最后完成的成就感,绝非是单靠花钱买入成品可以相提并论的.
