对我来说，听音乐只有两种方式，“插电”和“不插电”。插电，就要和音响有关，涉及到声波转成电以后，处理过后再转成声波的过程。不插电，就是人声和乐器直接进入人耳的欣赏方式。 但不插电的方式毕竟没几个人能享受到，所以发明了”音响”这个东西，才有很多DIY和各种玩法，形成了HIFI这个圈子。

说到HIFI，我又人为的分为上游和下游两部分，录音HIFI和听音HIFI，下游就是95%以上发烧友玩的听音HIFI部分，另有约5%的发烧友兼顾了上游的录音HIFI部分。为什么要玩录音HIFI，它是一个传统HIFI玩到一定程度后可能转移的一个方向。录音好比做菜，听音好比品菜，做菜和吃菜过程都要加调料，如果做菜的放了糖，那吃菜的再厉害也没法把这个甜味完全去掉，只能在原有味道的基础上加上自己的味道，久而久之，想想干脆自己做菜算了，因为有些菜明明有好原料自己想吃但却没人做成菜品（好比我周围不少声线好的朋友），还不如自己做。同理，别人做好的蔡琴的唱片，无论你是用石机还是胆机，换多少万的线来听，也出不来杨钰莹的声音，能调整的只是声音厚一点，薄一点，或者高频暗一点或亮一点而已。

既然要玩到录音HIFI，最低要求起码能做出主观听感上达到市面上CD的品质的东西。但所谓的“CD音质”其实也没个主观的标准，也不一定要多贵的设备才叫做CD标准，有些发行的专辑也是几百元的话筒录音的，只要听起来干净，没有杂音，有足够的动态，都差不多了，剩下的就是讲音色的风格问题了。对于数字录音来说，两个必不可少的模拟设备就是话筒和话放，然后才可以进入AD转换器进行后续的数字处理。所以话放是相当重要的一个设备。

简单的说，DIY一个高品质的话放并不难，也就是一个高增益的放大器。传统可以用两级运放放大60DB，然后再用一级运放做电流放大输出，都可以得到很高的指标，严格来说要制作CD也是没问题了。但这样的话放虽然干净，但声音平淡，单薄，没有什么特色和科技含量。而很多顶级话放品牌，多数都用了输入变压器，而且并不使用全平衡放大，以前我一度认为全平衡放大音质更好，但实际上平衡传输只是在远距离抗干扰上有优势，在短距离内并不会有明显优点。所以，所谓的顶级话放中的“顶级”，并不是参数指标顶级，而是在保证参数达到一个较高的水准前提下，拥有独特的音色和味道。

看看最简单的顶级模拟设备品牌API的一个话放模块API312，售价约5000元。电路结构很简单：一个输入变压器耦合，同时把平衡转成非平衡，然后进入一个单运放API2520放大，输出直接进入输出牛耦合输出，同时转成平衡。

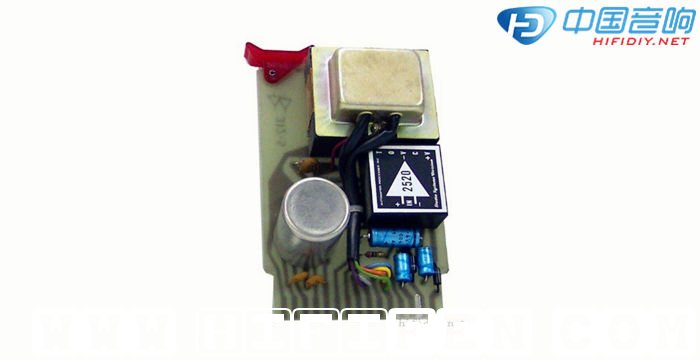

图一：API 312话放模块

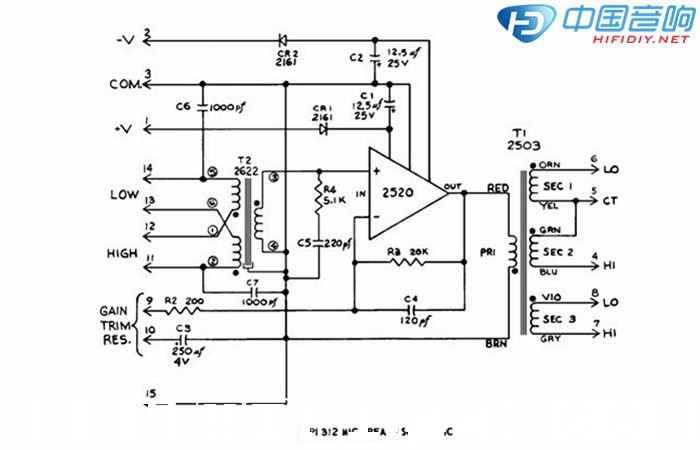

图二：API 312话放电路图

我刚开始还很好奇，传统话放因为一级放大难做好高增益下的高指标，所以往往要两级放大，才能达到60DB，然后为了增加驱动力，往往还要加一级电流放大，至少三级才行。那上面的这个是什么运放，能只用一级放大2000倍还能保证电路性能，而且不用电流放大直接推动输出牛呢？ 电路中的单运放是API2520，经过研究，才得知是厂家自己制作的分立运放，输出电流可以达到200ma以上，驱动力强，专门用于推动输出牛而设计。而类似API2520运放的还有JENSEN自己开发的990系列运放，他们都是单运放，而且均不对外零售，自用于自家成品设备，只有极少数的拆机货流通于市场，二手一个也不低于500元，全新的价值都在千元以上，在音频运放里以价格论堪称顶级，何况还是单运放，价值远远高于音响里常见的所谓陶封金封的“极品发烧”运放。类似的还有马兰士的HDAM模块，但HDAM用的是小功率场效应管输出，电流也就几十毫安级别。和JENSEN 990最大260ma的输出电流没法相提并论。

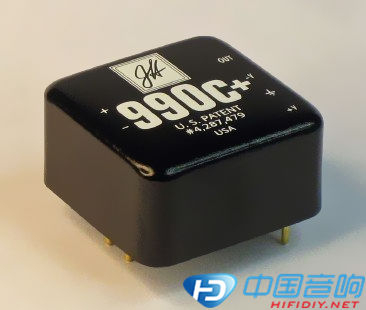

图三：JENSEN 990运放

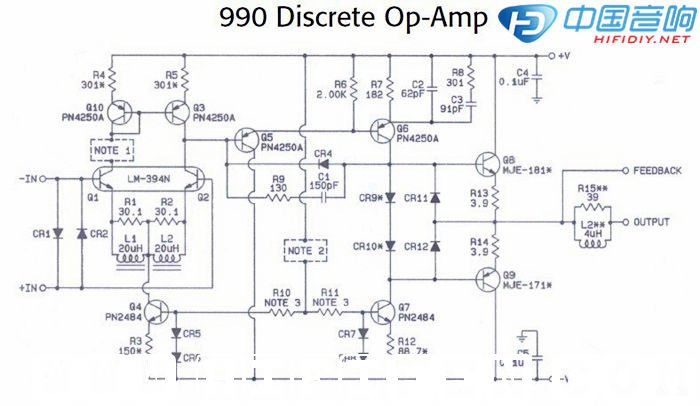

图四：JENSEN 990运放电路

为了一探这么“牛B”的运放的究竟，加上990运放又有官方提供的内部电路图，用的也是极其常见的元件，立即建议peter5532开板高仿出来试试。为了配合该分立运放，我又以900米的价格入手一个全新JENSEN 话筒输入牛：

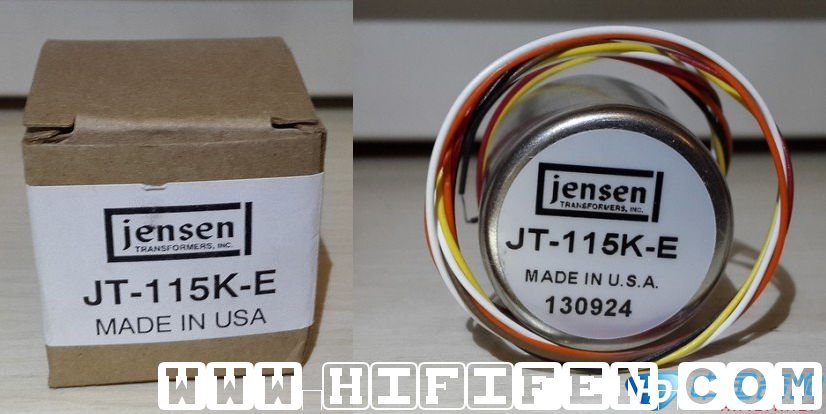

图三：115K-E包装盒

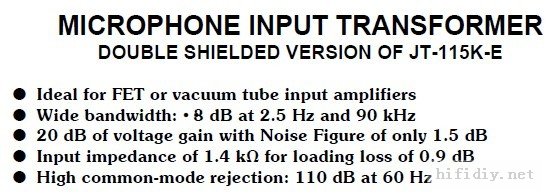

图四：输入牛参数

此型号用在某顶级模拟调音台的话放输入中。经过研究终于豁然开朗。原来多数高端的话筒输入牛，都具有升压功能，比如伦达，战神等系列，少的14db，多的，比如我手头这个JT-115-E，增益达到20db，就是10倍了。如此以来，一个最大增益2000倍的话放，输入变压器已经帮忙放大10倍了，运放部分只需要最高能增益200倍即可，实际运用时还不需要用到200倍，因此，一级放大即可胜任，而且失真和噪音都还可以控制在一个比较高指标的范围内。而且输入牛本身又兼顾了把话筒的平衡信号转单端的过程，还染上了牛特有的醇厚丝滑的风味，可以说一个输入牛干了许多工作，牛是个好东西，太牛了！同时，由于JENSEN 990这类分立运放输出电流够大，本身已足够推动输出牛，驱动力强，也没有必要再加电流放大级了，直接加上输出牛，即可以简洁的构造，搭建一个完整的专业高品质话放，甚至连PCB都不用开了，直接搭棚也是很容易就可以焊好，剩下就是调试和调音问题了。 当然简洁不代表便宜，光是两只牛，到国内零售到消费者手上如果全新也要近2000大洋，好在输出牛还可以淘到70年代的老牛，相对便宜不少，在买不起新牛的情况下，也可以顶用一下。所以说，这个DIY成本也不便宜。

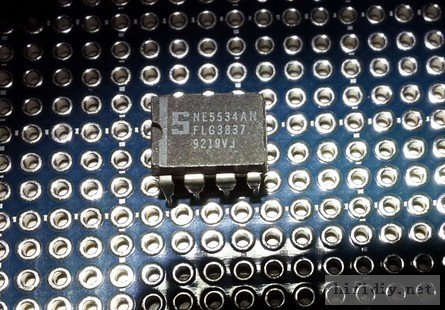

现在只能等DIY的990运放出炉了，就可以继续DIY话放了。在高仿990运放出来之前,我想先用专业设备里爱用的大S5534焊接个电路试试效果看.三大件已经准备就绪,剩下的就是几个电容电阻而已。

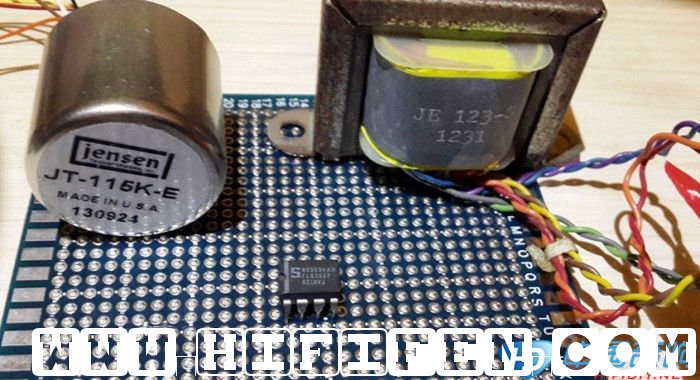

简洁话放DIY的三大件：

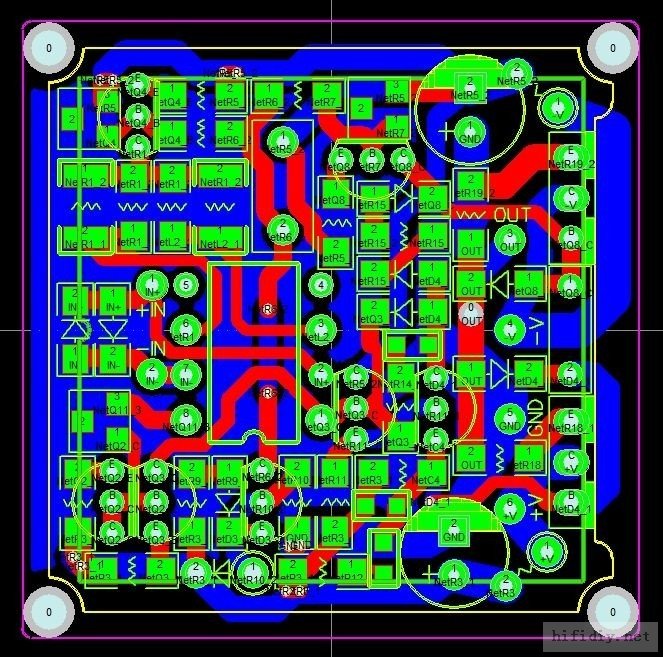

高仿 JENSEN 990运放PCB设计：
