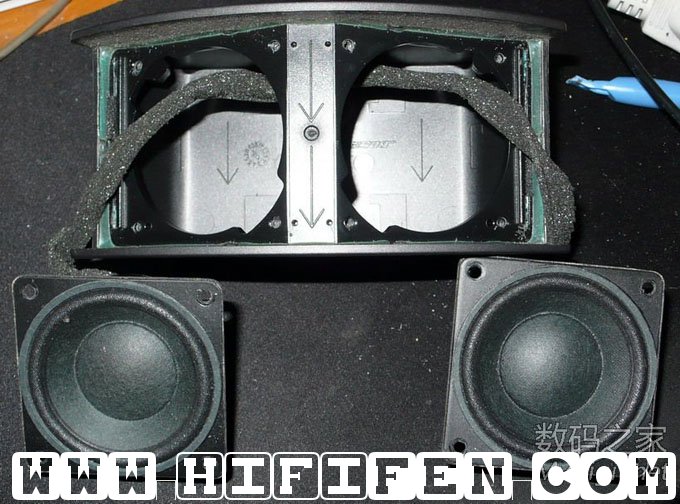

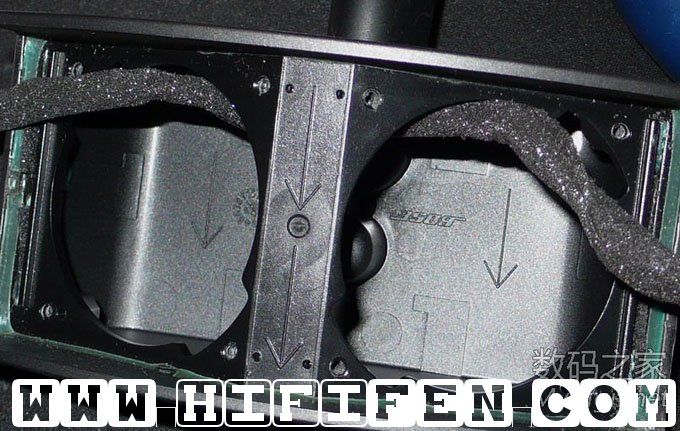

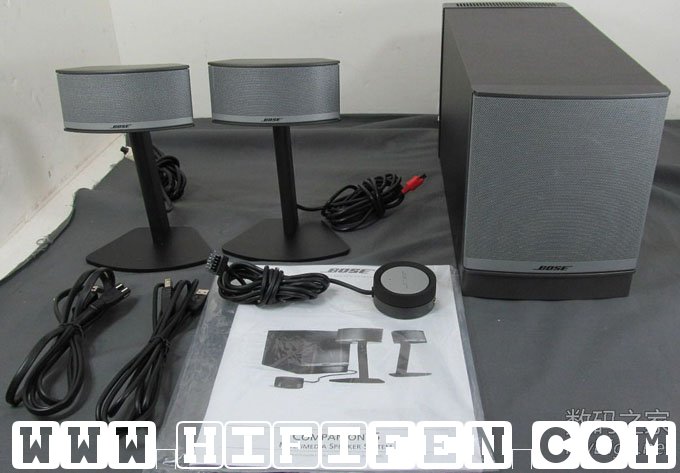

BOSE C5,这个绝对是网络上C5的低音炮首拆,卫星音箱之前见到别的网有拆,但低音炮怎么找都没有人拆,包括国外.

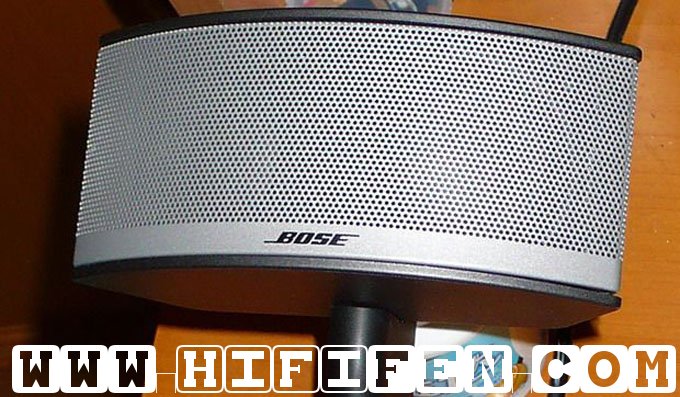

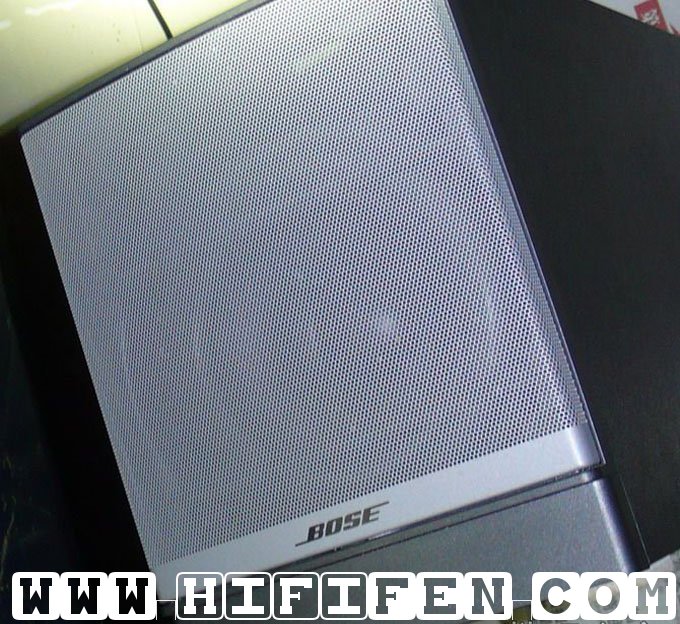

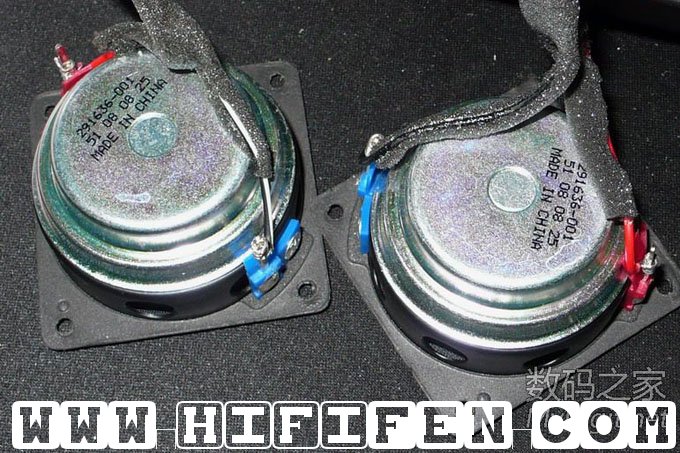

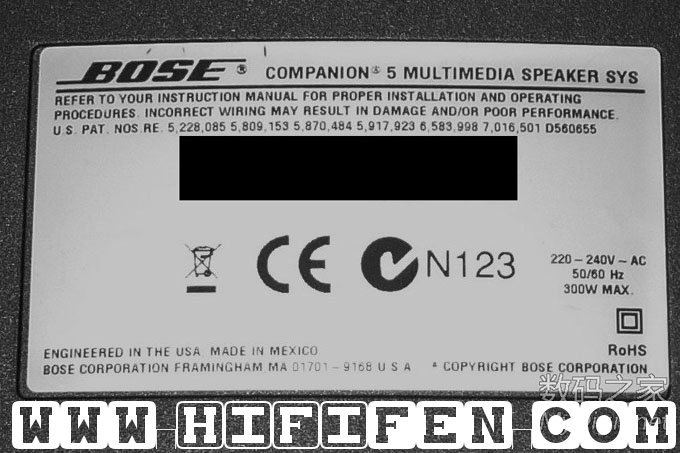

　　C5的低音炮是墨西哥产,卫星音箱中国产,线控中国产.

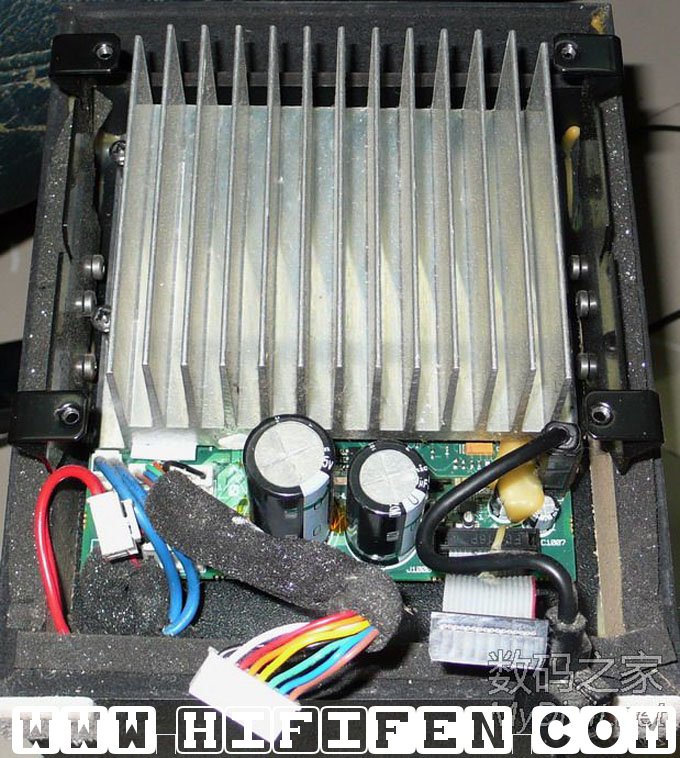

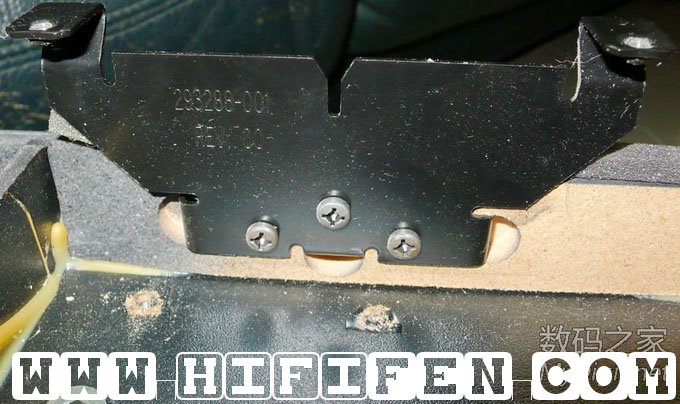

　　话说墨西哥产的低音炮质量真变态,低音炮15公斤+,全套18公斤+,塑料严重坚硬,估计实木木板,螺丝钉上得牛一般的紧.

　　为了拆这个低音炮,我报废了一支螺丝刀,因为螺丝变态紧 拧到螺丝刀手柄前部爆开,山寨螺丝刀的质量....不吐槽了,后来换了两支螺丝刀才全部拆开.

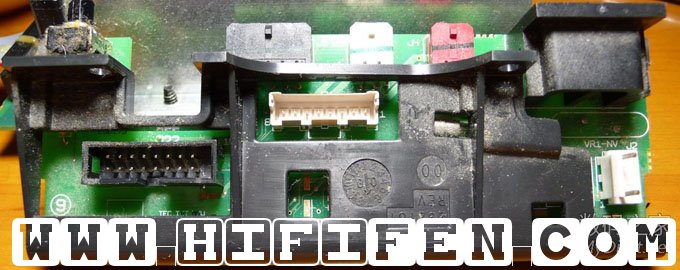

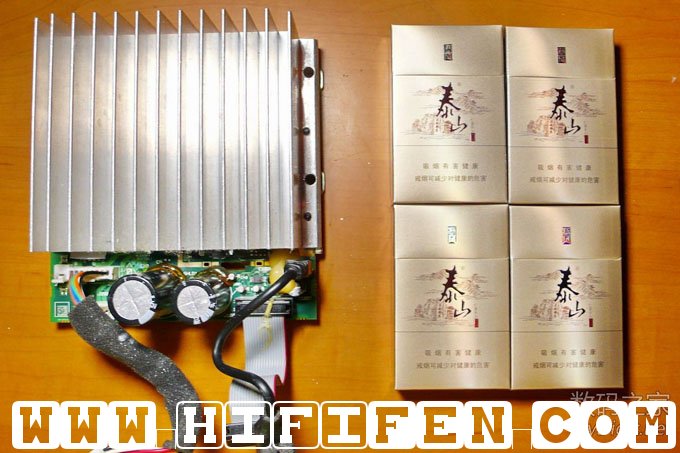

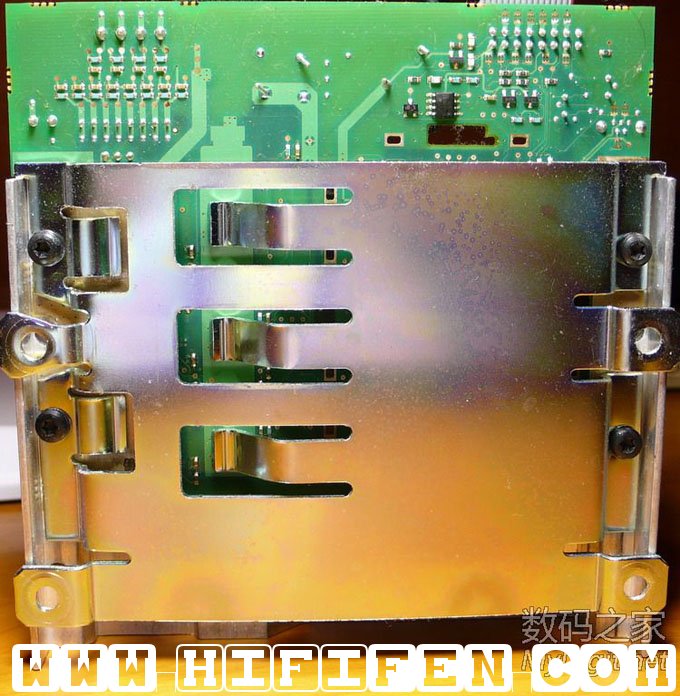

　　电路板是整个机器中最变态难拆的,螺丝刀就是在拆这里爆掉的,后来拆的过程这里就省略不说了.

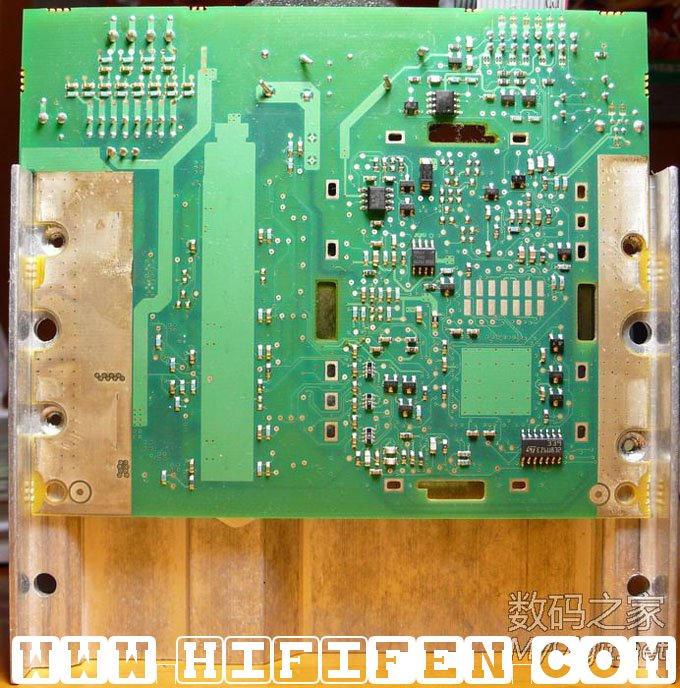

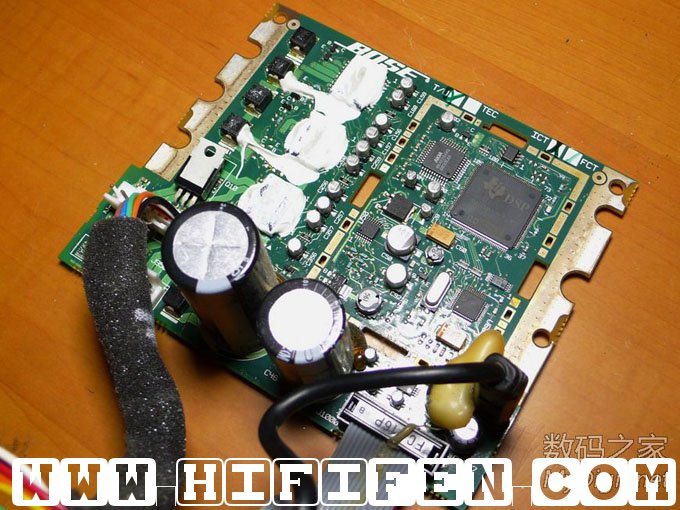

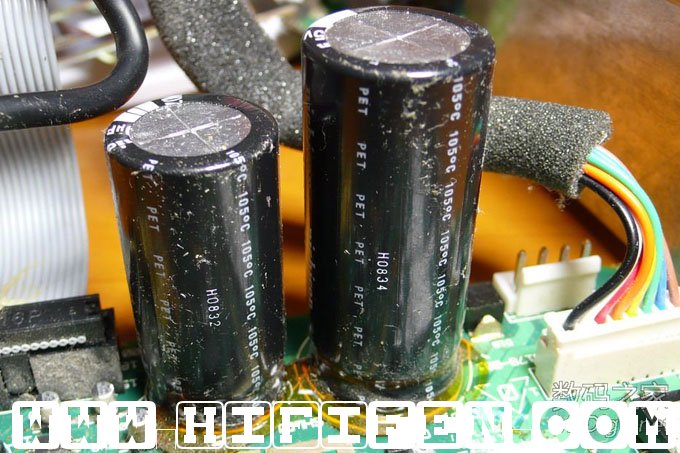

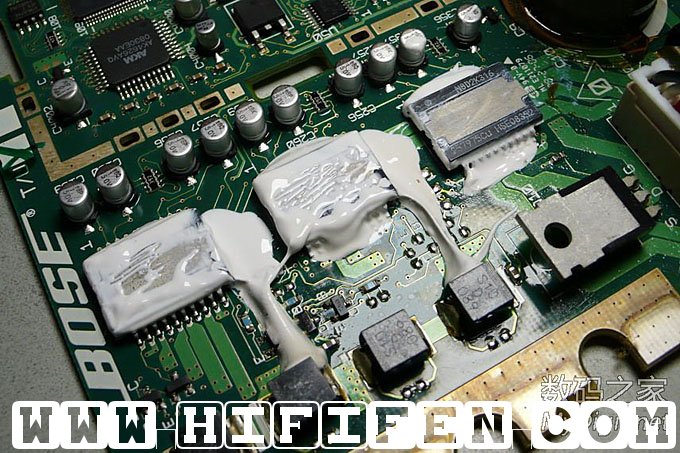

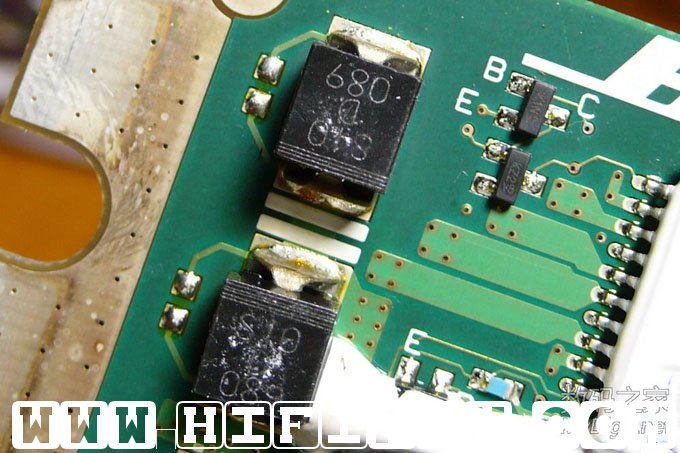

　　电路板做工真心厉害，拿在手上就觉得这个底板跟平时接触的电路板不是一个档次的，板子质量甚至比十几年前美国原产的3COM网卡还要好，太震撼了。

　　另外BOSE自家芯片又是一个震撼的东西，这东西不常见啊，见到它就像见到外星人一样，这芯片起放大作用，至于还有没有其他功能我就不知道了，还得请烧友们交流。

　　整个板子的做工用料没得说了，个人觉得这个板子的败笔之处是用了AK4626音频CODEC，有点上不了台面，也觉得有点对不起价钱。

　　最后说说电路板的配置.芯片如下：

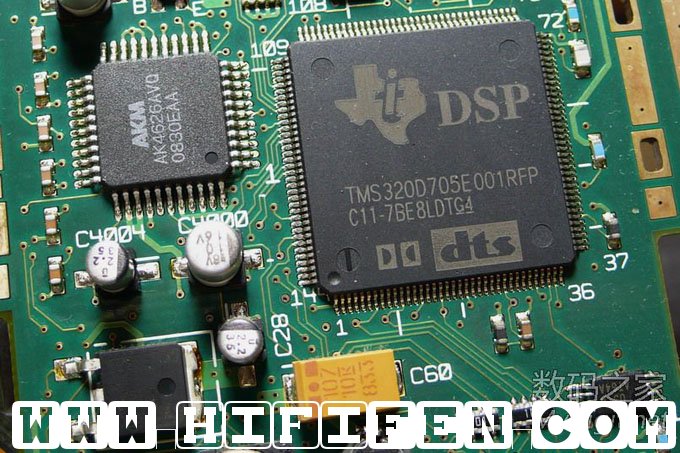

TI TMS320D705E001RFP:DSP （TI官网查不到这东西）

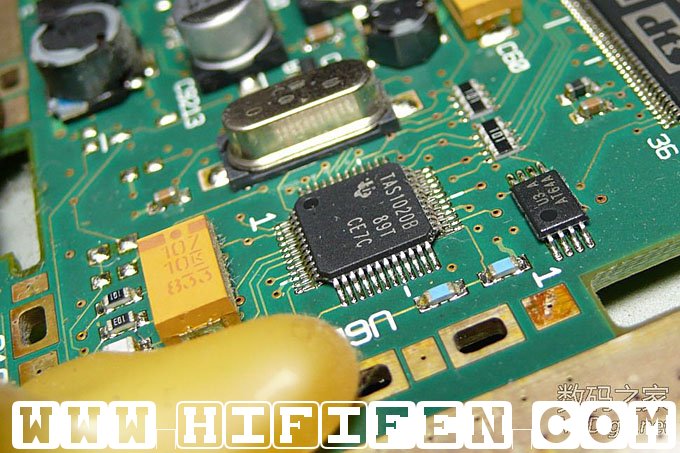

TI TAS1020B:USB 音频接口

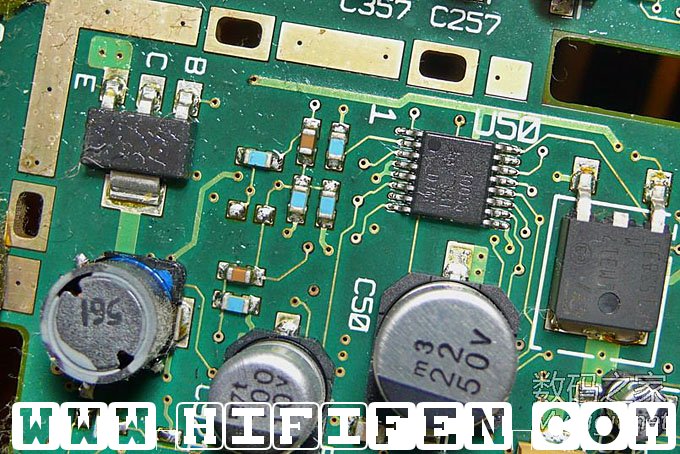

TI TPS40055:电源管理

TI 500IC 88M C643:未知型号资料

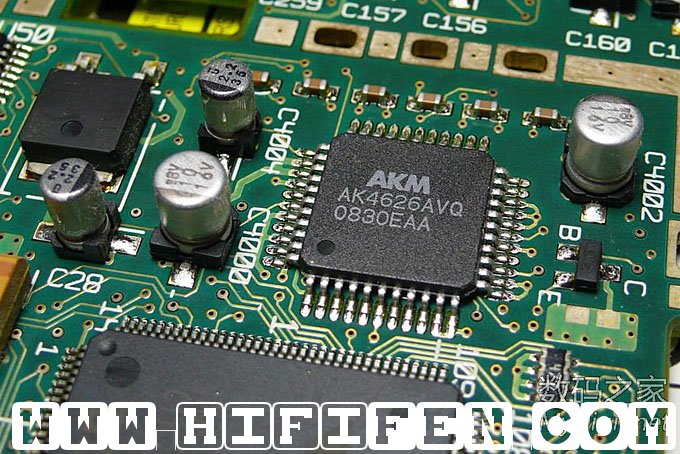

AKM AK4626:音频CODEC （6通道 24bit 192kHZ）

BOSE 257975CU:BOSE自家IC HSOP封装

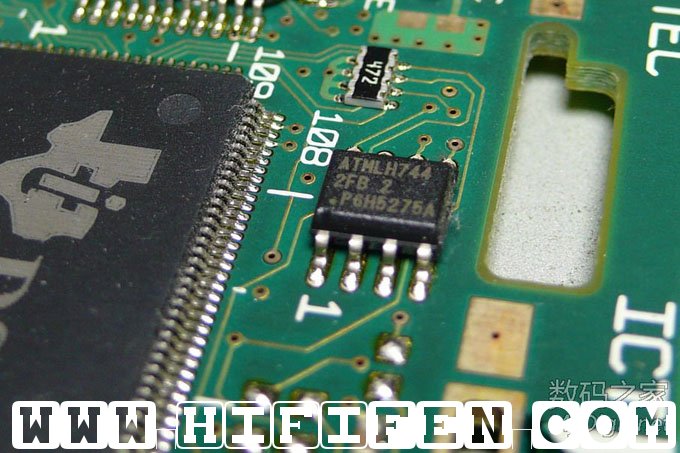

ATMEL ATMLH744：资料未知

ATMEL AT64A：资料未知

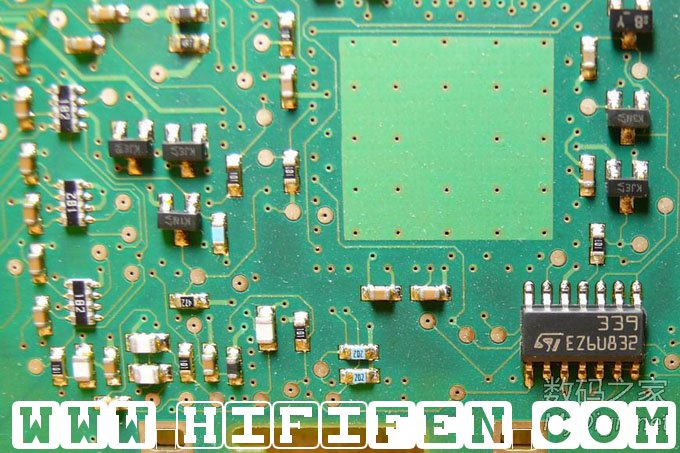

ST LM339:四电压比较器

National Semiconductor LM317:电压稳压器

International Rectifier IRF7103:功率MOSFET

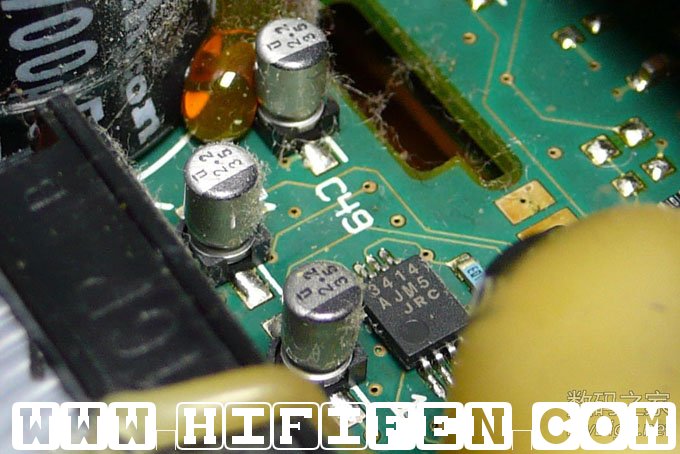

JRC NJM3414:运放
